Das Display in der Schaltschranktür dient zur Anzeige von Alarmen, Betriebszuständen und -daten des Pumpwerks. Außerdem können die wichtigsten Einstellungen über das Display verändert werden.

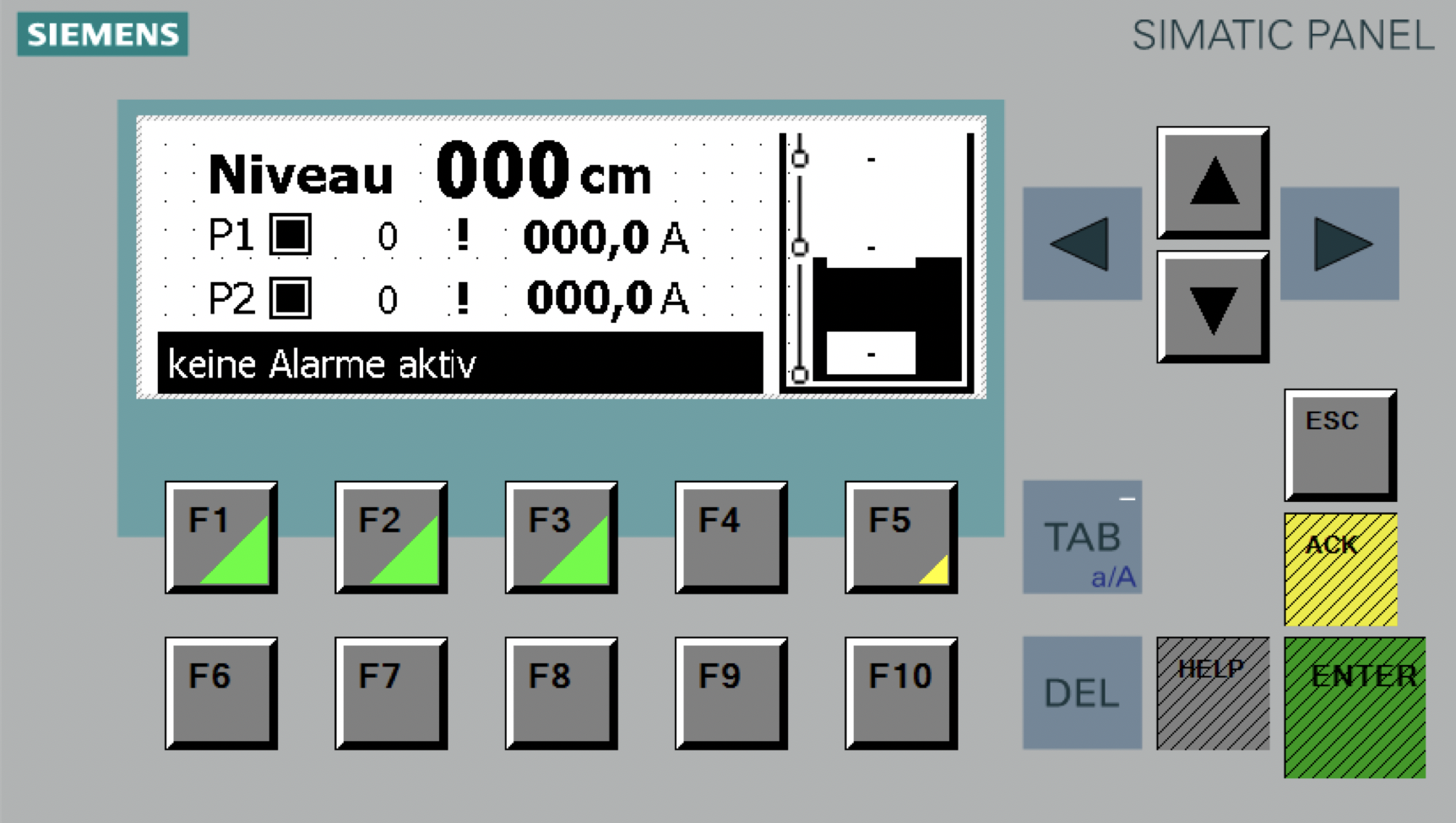

Siemens KP300 Basic Mono PN

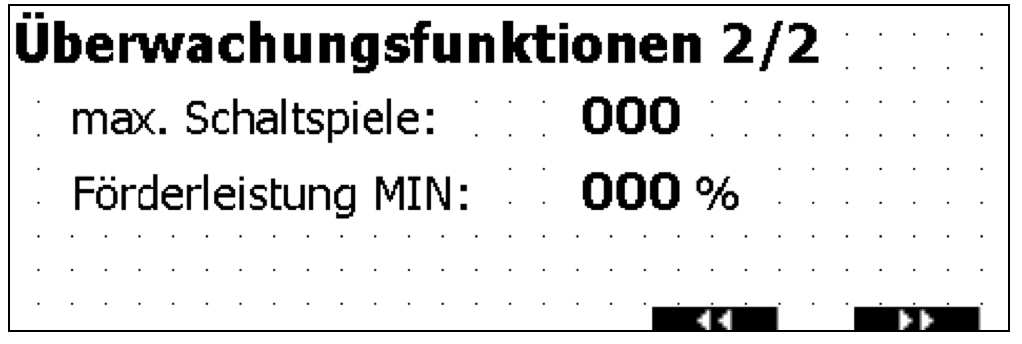

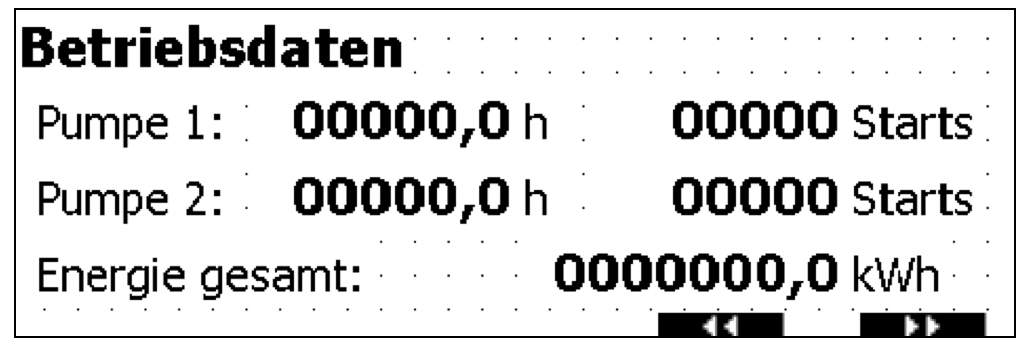

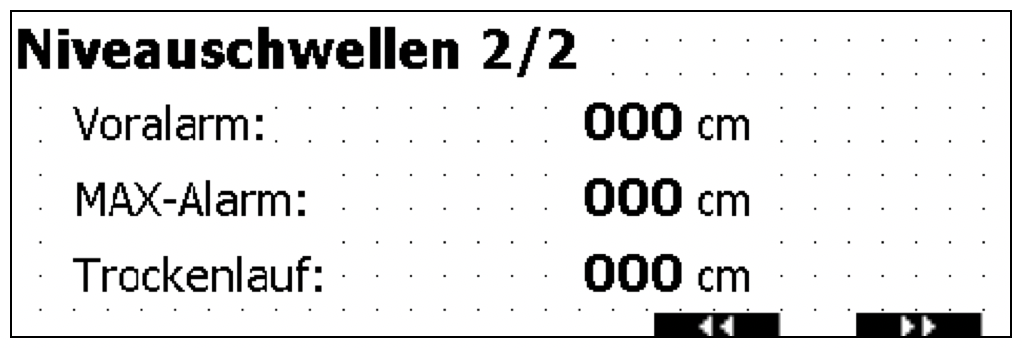

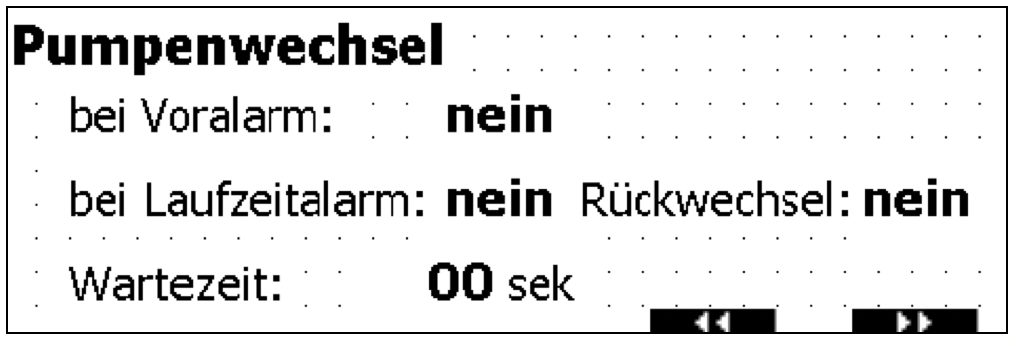

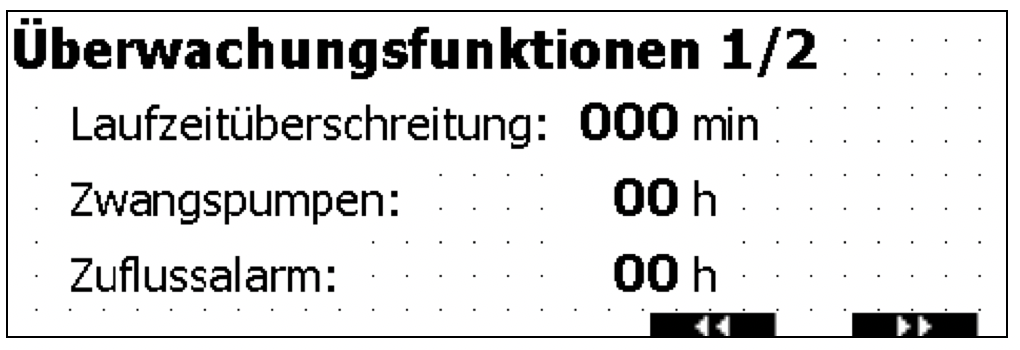

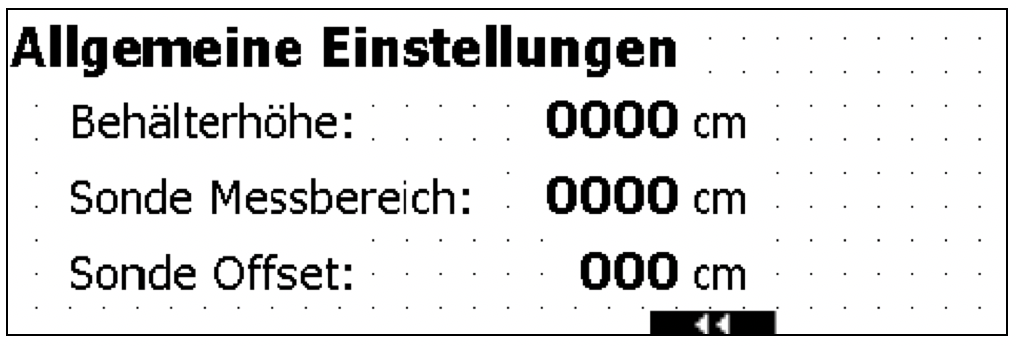

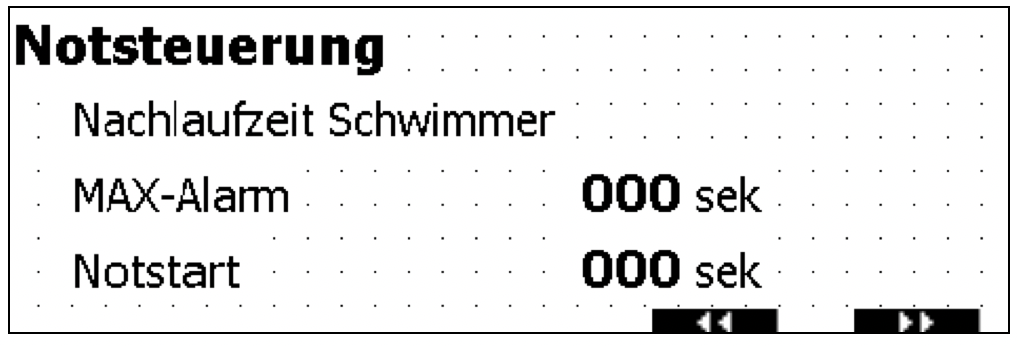

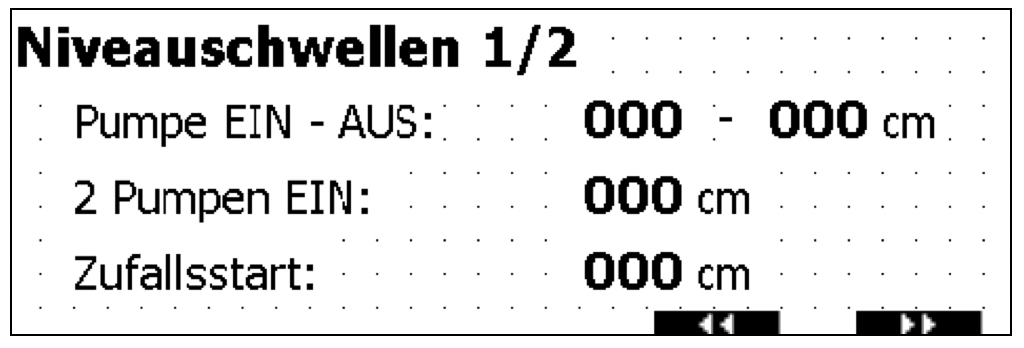

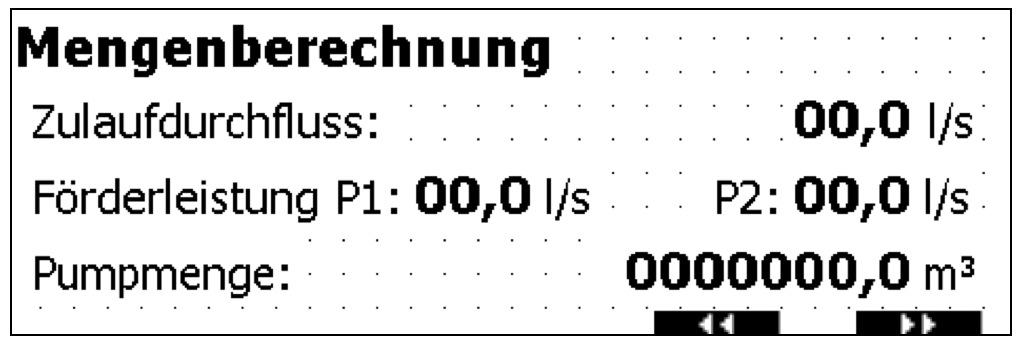

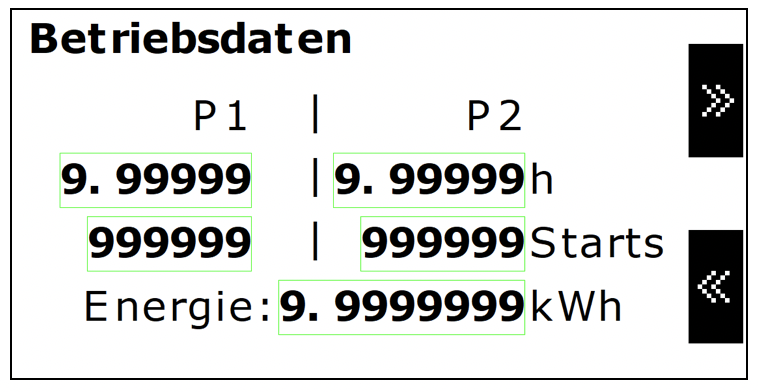

Anzeige- und Einstellbilder:
Online-Hilfe
Beim Drücken der Taste „HELP“ erscheint die Online-Hilfe und bietet einen Überblick über die Funktionstasten des Displays.
Quittieren
Durch Drücken der Taste „ACK“ werden die haltenden Alarme des Pumpwerks quittiert.
Alarme
Bei Auftritt eines Alarms wird dieser automatisch auf dem Display eingeblendet und die Hintergrundbeleuchtung wird rot eingefärbt.
Editieren von Werten
-
Zur gewünschten Parameterseite navigieren.
-
„ENTER“-Taste betätigen.
-
Code _ _ _ _ eingeben (4 x Underline).
-
Passworteingabe mit „OK“ bestätigen.
-
„ENTER“-Taste betätigen um mit dem Editieren zu beginnen.
-
Nach dem Editieren erneut die „ENTER“-Taste drücken, um die Änderungen zu speichern und den Editiermodus zu verlassen, oder die „ESC“-Taste betätigen, um die Änderungen zu verwerfen und den Editiermodus zu verlassen.
Mit den Tasten „▲“ und „▼“ können die Werte verändert werden. Um eine weitere Dezimalstelle einzufügen, wird die Taste „TAB“ gedrückt. Nachdem der Editiermodus verlassen wurde, kann mit den Pfeiltasten „▲“, „►“, „▼“ und „◄“, zwischen den Werten navigiert werden.
Hinweis
Mit den Tasten „▲“ und „▼“ können die Werte verändert werden. Um eine weitere Dezimalstelle einzufügen, wird die Taste „TAB“ gedrückt. Nachdem der Editiermodus verlassen wurde, kann mit den Pfeiltasten „▲“, „►“, „▼“ und „◄“, zwischen den Werten navigiert werden.
Alle Einstellungen sind nur im angegebenen Wertebereich zu verändern. Die Änderung der Einstellungen darf nur durch geschultes Personal vorgenommen werden, um Fehlfunktionen zu vermeiden.
____________________________________________________________________________________________________________________________________________________________________________________________________________________________

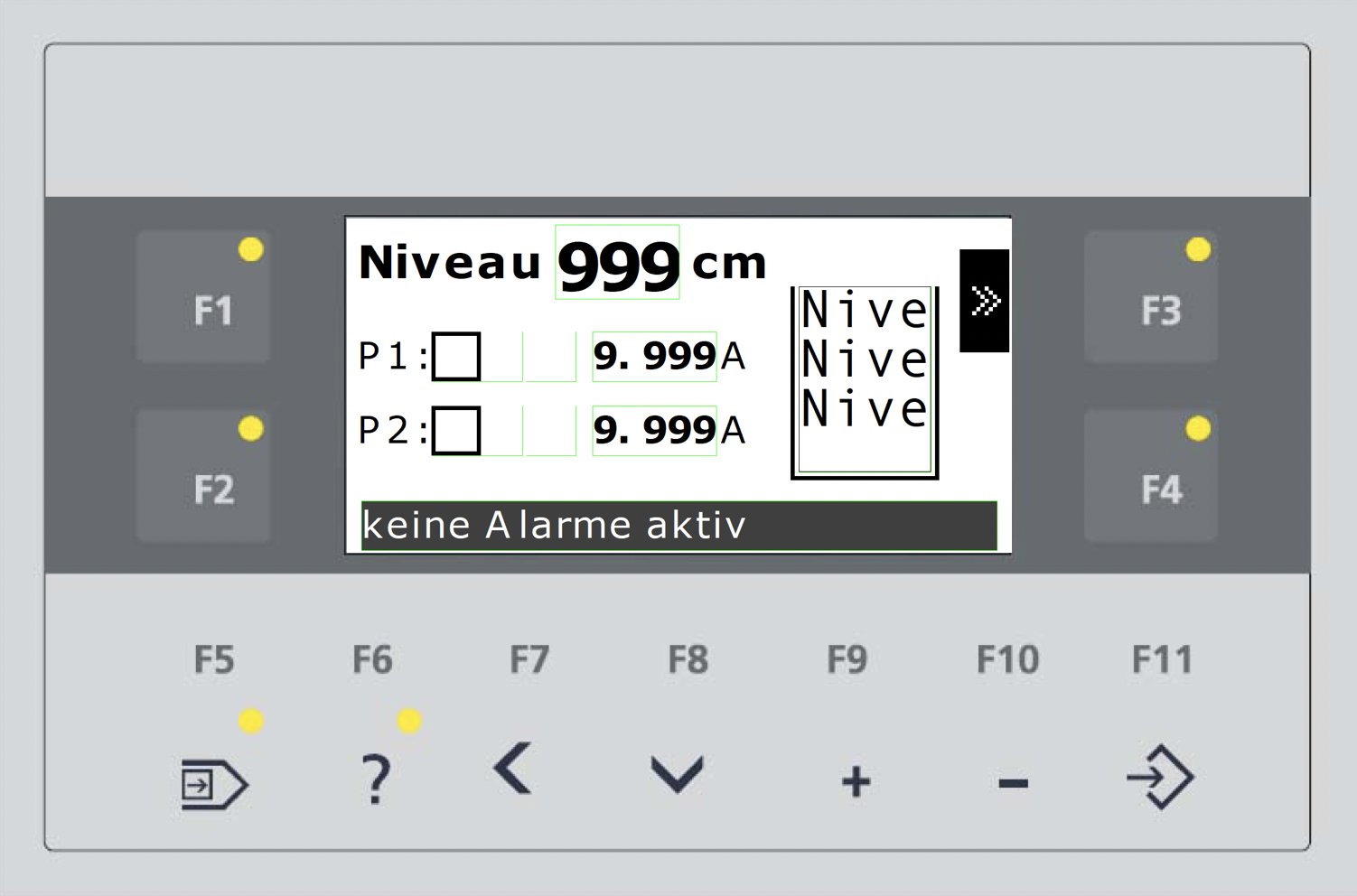

Phoenix BT03

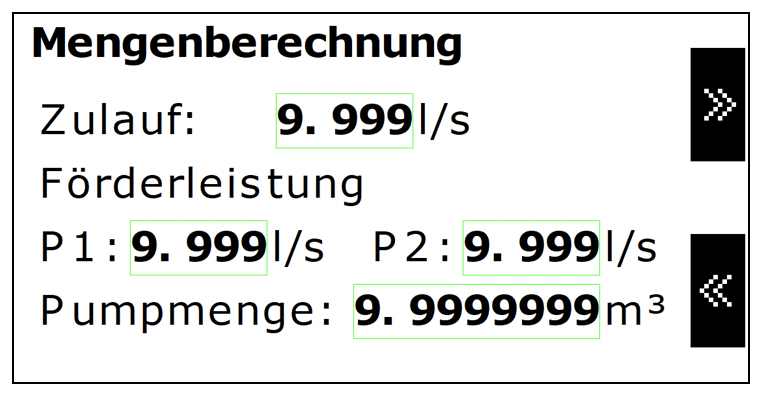

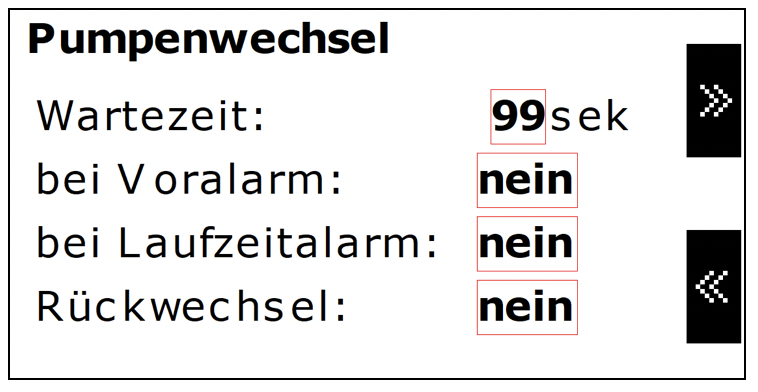

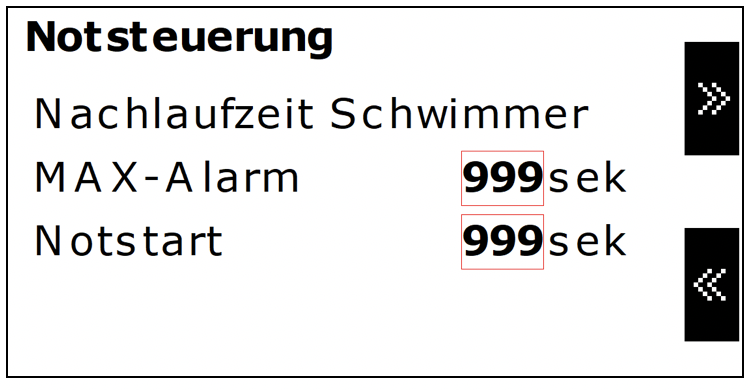

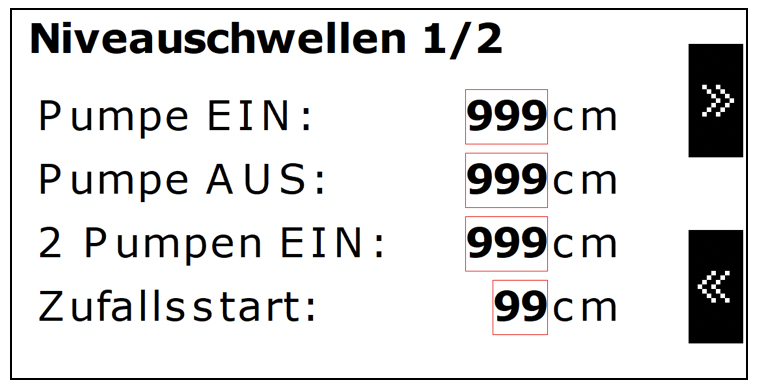

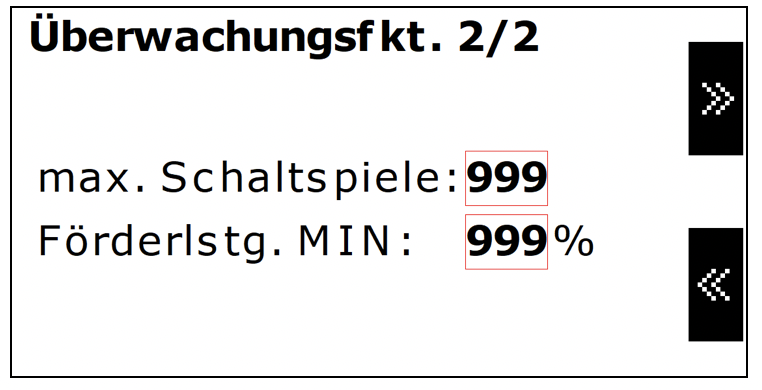

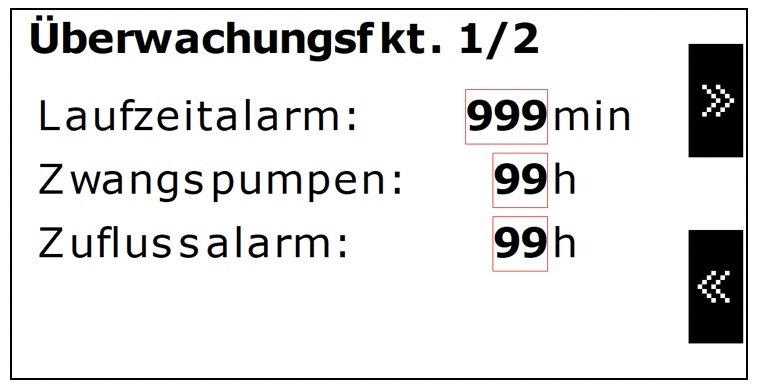

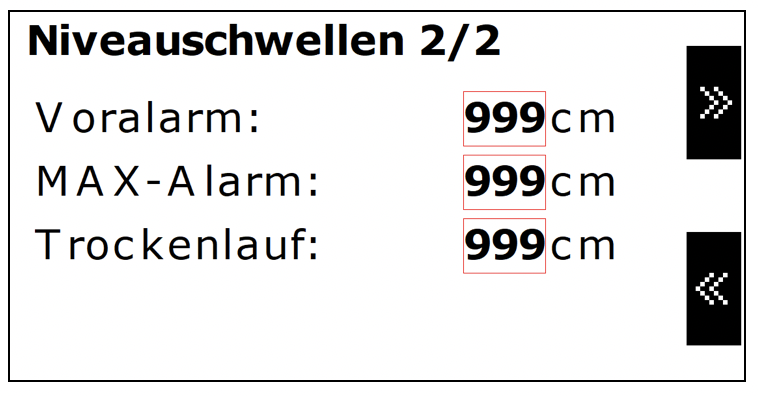

Anzeige- und Einstellbilder:
Online-Hilfe
Beim Drücken der Taste „?“ erscheint die Online-Hilfe und bietet einen Überblick über die Funktionstasten des Displays.
Quittieren
Durch Drücken der Taste „F5“ werden die haltenden Alarme des Pumpwerks quittiert.
Alarme
Bei Auftritt eines Alarmes wird dieser automatisch auf dem Display eingeblendet.

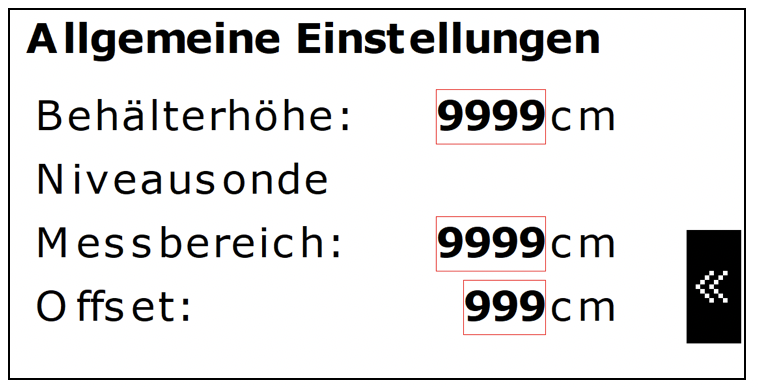

Display Einstellungen
Auf dieser Seite sind allgemeine Einstellungen ersichtlich bzw. einstellbar.
Sondertasten
Die Taste Datenfreigabe wechselt aus dem Menü in den Editor. Die integrierte LED leuchtet im Editierbetrieb. Beim Betätigen im Editierbetrieb wird dieser wieder verlassen.
Die Taste Datenübernahme (Enter), dient zum Abschluss der Dateneingabe. Sie verzweigt beim Betätigen während des Startup-Bilds in das Setup-Bild.
Editieren von Werten
-
F2 - Taste drücken.
-
Code 1111 eingeben. Passworteingabe
-
Mit der Taste F4 auf die zuletzt gewählte Seite wechseln.
-
Die Taste Datenfreigabe drücken und mit dem Editieren beginnen.
Hinweis
Mit den Tasten „+“ und „-“ können die Werte verändert werden. Mit der Pfeiltaste nach unten kann zwischen den Werten navigiert werden.
Alle Einstellungen sind nur im angegebenen Wertebereich zu verändern. Die Änderung der Einstellungen darf nur durch geschultes Personal vorgenommen werden, um Fehlfunktionen zu vermeiden.
