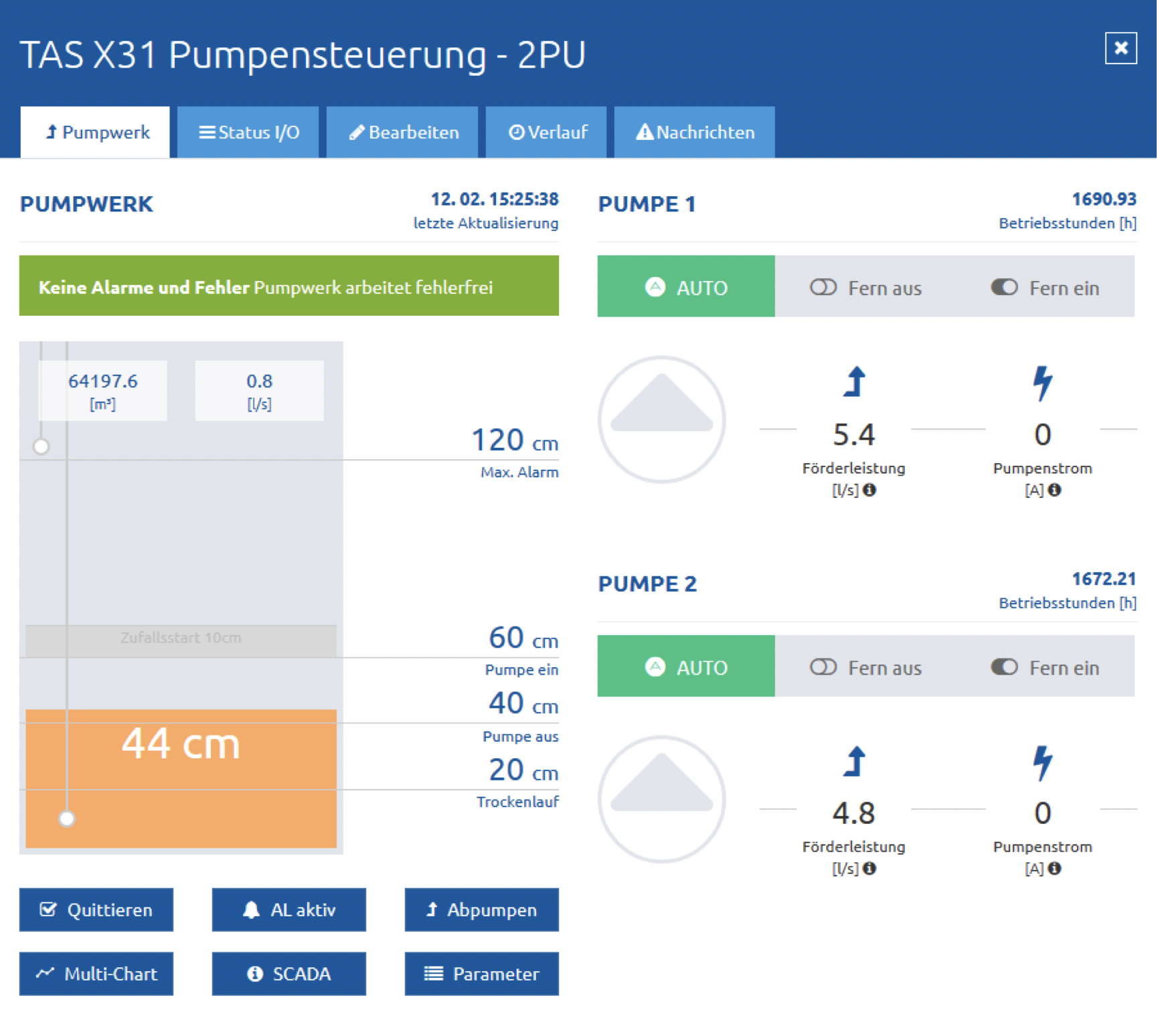

Pumpwerksdarstellung
Die Anzeige im myTAS-Serviceportal dient zur übersichtlichen Visualisierung der Betriebsdaten des Pumpwerks. Über dieses Bild erfolgt einerseits auch die Bedienung der Station und andererseits können von hier aus auch detaillierte Auswertungen der Anlagendaten durchgeführt werden.
Bereich Pumpwerk
Aktualisierungszeitpunkt
Letzte Aktualisierung der Betriebsdaten
Alarmliste
Anzeige der anstehenden Alarme
rot…Alarm vorhanden
grün… Pumpwerk arbeitet fehlerfrei
Messwerte bzw. berechnete Werte
Anzeige von Niveau, gepumpter Menge und Zulaufdurchfluss (Durch Anklicken des Wertes öffnet sich der jeweilige Graph.)
Niveauschwellen
Anzeige der wichtigsten Niveauschwellen
Schwimmer
Statusanzeige der Schwimmer
Bereich Pumpe 1 & 2
Betriebsstunden
Anzeige der Betriebsstunden der jeweiligen Pumpe
Betriebsart
Stellungsanzeige des Betriebsartschalters am Schaltschrank (Hand – 0 – Auto)
Fern aus – Fern ein
Manuelle Fernbedienung der Pumpe
Fern aus…Pumpe ist gesperrt
Fern ein…Pumpe wird manuell gestartet
(Durch Klick auf Auto wird die Fernbedienung wieder deaktiviert.)
Pumpensymbol
Statusanzeige der Pumpe
grau (stehend)…Pumpe störungsfrei und nicht in Betrieb
rot (stehend)…Pumpe gestört und nicht in Betrieb
grün (drehend)…Pumpe störungsfrei und in Betrieb
rot (drehend)…Pumpe gestört und in Betrieb
berechnete Werte bzw. Messwerte
Anzeige der aktuell berechneten Förderleistung und des Pumpenstroms
(Durch Anklicken des Wertes öffnet sich der jeweilige Graph.)
Buttons
Quittieren
Schaltfläche zum Quittieren der haltenden Alarme
AL aktiv/inaktiv
Schaltfläche zur Deaktivierung der Alarme (Ausnahme: MAX-Alarm Schwimmer)
Abpumpen
Manueller Start des Pumpvorgangs (Abpumpen bis zur Schwelle Pumpe AUS)
Multi-Chart
Öffnet den Multi-Graph
Parameter
Öffnet die Parameterseite für die Pumpwerkseinstellungen
____________________________________________________________________________________________________________________________________________________________________________________________________________________________
Parameter
Hier können alle Einstellungen für die Pumpensteuerung angepasst werden. Durch Klicken auf „Speichern“ werden die geänderten Daten im Gerät abgespeichert.

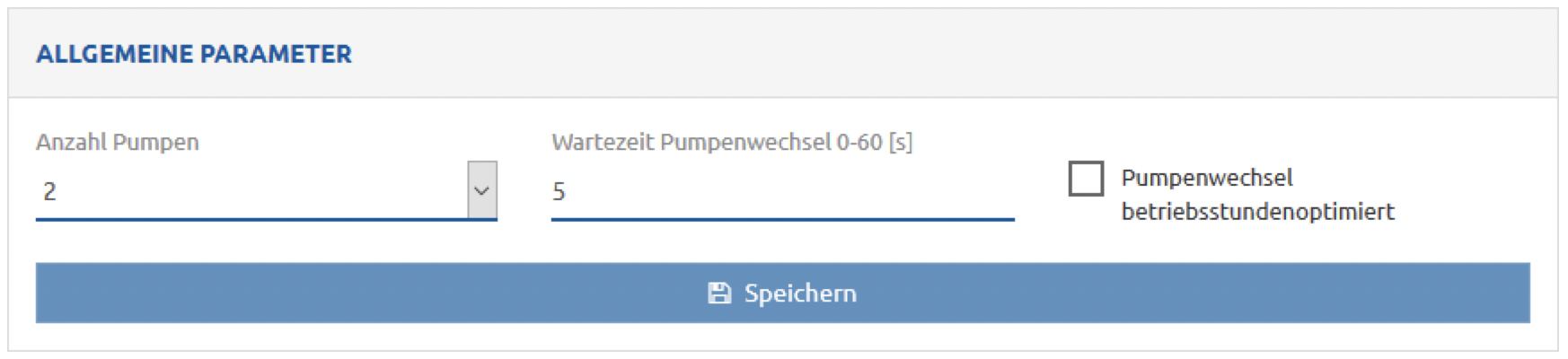

Allgemeine Parameter
Anzahl Pumpen
Anzahl der vorhandenen Pumpen
Bereich: 1 oder 2
Wartezeit Pumpenwechsel
Wartezeit für Wechsel auf die andere Pumpe (in s)
Bereich: 0 – 60 s
Pumpenwechsel betriebsstundenoptimiert
Wenn aktiv, wird nicht bei jedem Pumpvorgang ein Wechsel durchgeführt, sondern immer die Pumpe mit den geringeren Betriebsstunden gestartet.

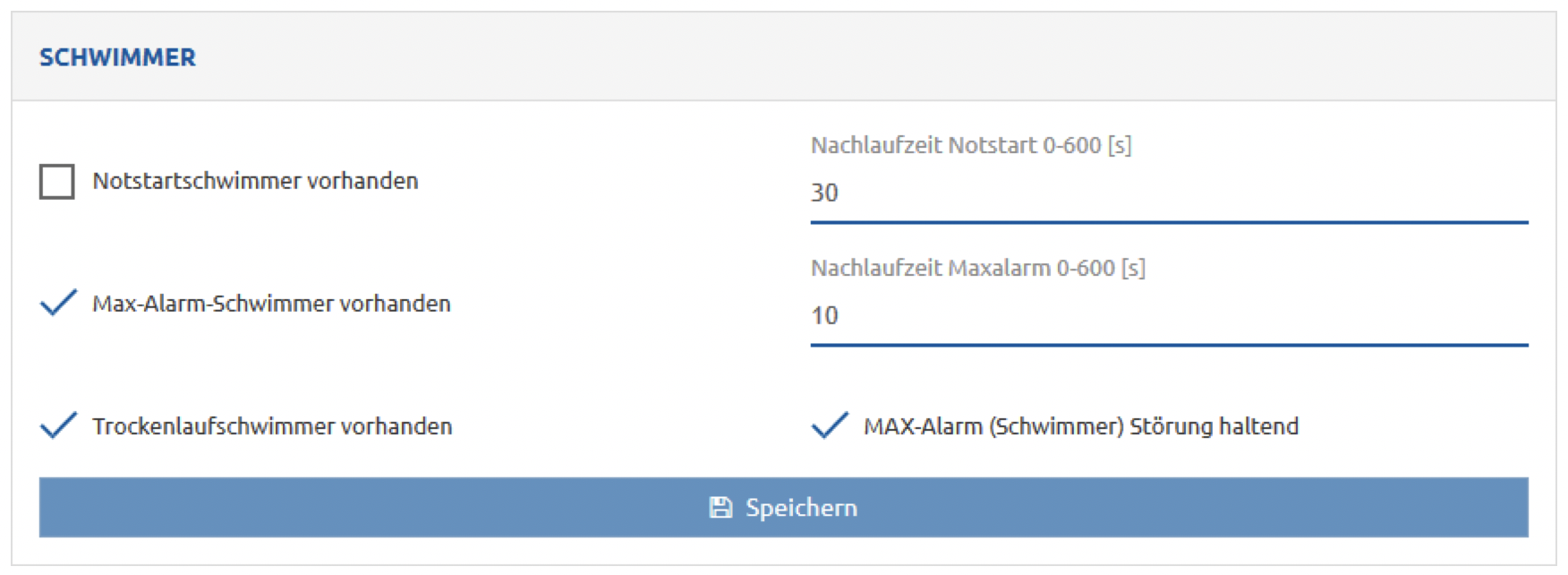

Schwimmer
Notstart vorhanden
Einstellung, ob Notstart Schwimmer vorhanden
Nachlaufzeit Notstart
Nachlaufzeit für Notbetrieb über Notstart-Schwimmer (in s)
Wenn vorhanden, sollte hier die selbe Nachlaufzeit wie beim Zeitrelais für den Hardware-Notbetrieb über den Notstart-Schwimmer eingetragen werden.
Bereich: 0 – 600 s
MAX-Alarm vorhanden
Einstellung ob MAX-Alarm Schwimmer vorhanden
Nachlaufzeit MAX-Alarm
Nachlaufzeit für Notbetrieb über MAX-Alarm Schwimmer (in s)
Wenn vorhanden, sollte hier die selbe Nachlaufzeit wie beim Zeitrelais für den Hardware-Notbetrieb über den MAX-Schwimmer eingetragen werden.
Bereich: 0 – 600 s
Trockenlauf vorhanden
Einstellung ob Trockenlauf Schwimmer vorhanden
MAX-Alarm Schwimmer Störung haltend
Einstellung ob die Störung „MAX-Alarm Schwimmer angesprochen“ haltend ist (d.h. quittiert werden muss) oder ob sie bei Abfall des Schwimmers wieder automatisch deaktiviert wird

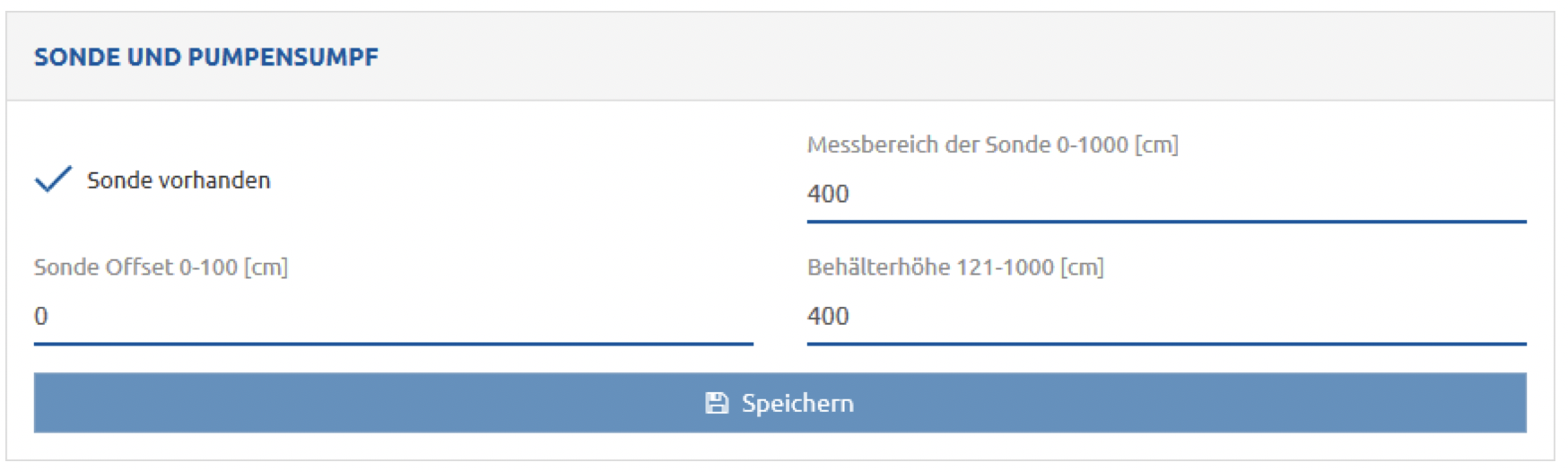

Sonde und Pumpensumpf
Sonde vorhanden
Einstellung, ob Niveausonde vorhanden
Messbereich
Messbereich für die Niveaumessung (in cm)
Bereich: 0 – 1000 cm
Offset
Offset für die Niveaumessung (in cm)
Bereich: 0 – 100 cm
Behälterhöhe
Höhe des Pumpensumpfes bzw. Schachtes (in cm)
Bereich: MAX-Alarm – 1000 cm

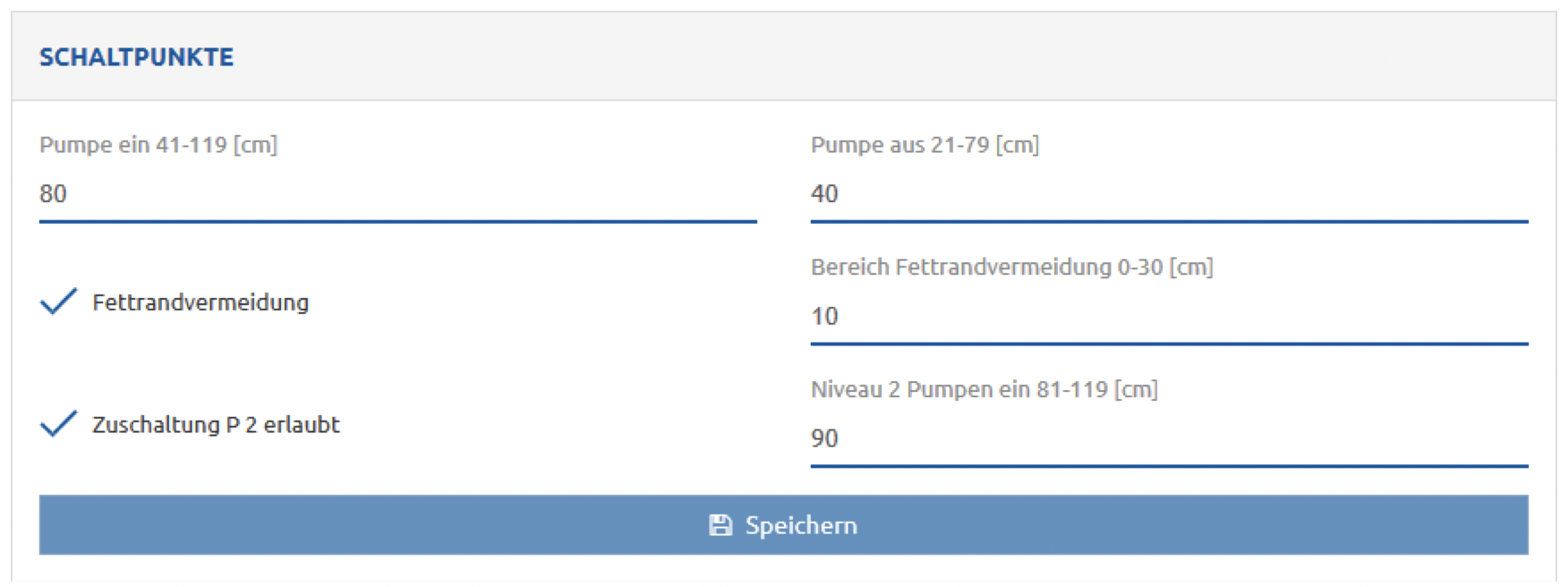

Schaltpunkte
Pumpe ein
Niveauschwelle für Pumpenstart (in cm)
Bereich: Pumpe aus – MAX-Alarm
Pumpe aus
Niveauschwelle für Pumpenstopp (in cm)
Bereich: Trockenlauf – Pumpe ein
Fettrandvermeidung
Aktiviert den Zufallsstart zur Fettrandvermeidung
Bereich
Bereich für den Zufallsstart zur Fettrandvermeidung (in cm)
Bereich: 0 – 30 cm
Zuschaltung erlaubt
Aktiviert die Zuschaltung der zweiten Pumpe ab der eingestellten Schwelle
Niveau 2 Pumpen ein
Niveauschwelle für den Betrieb mit beiden Pumpen (in cm)
Bereich: Pumpe ein – MAX-Alarm

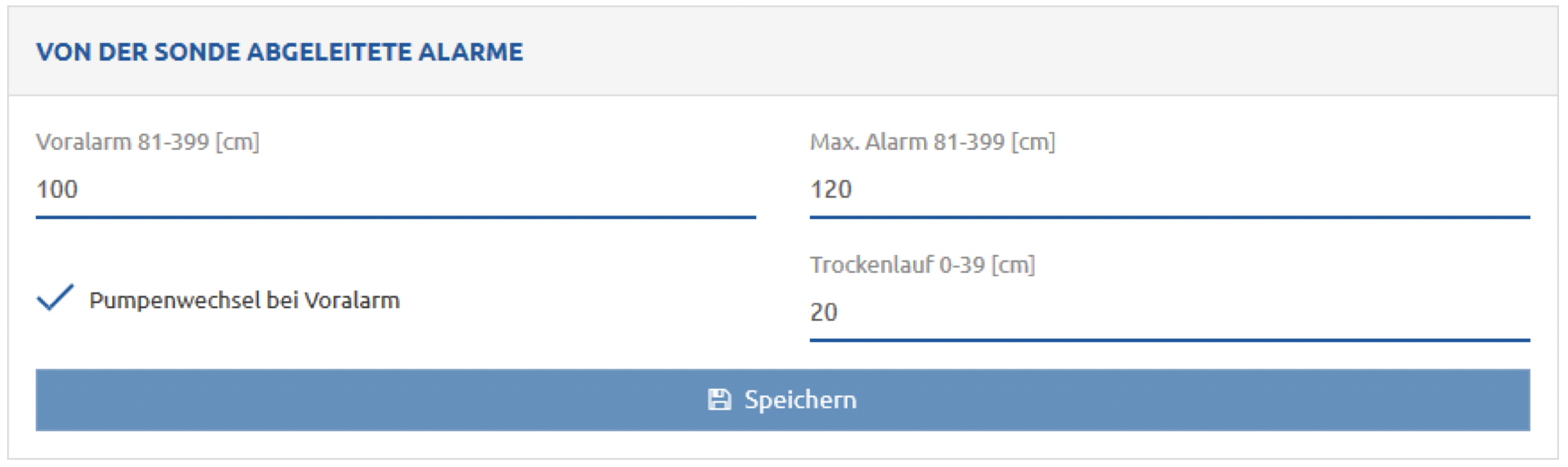

Von der Sonde abgeleitete Alarme
Voralarm
Niveauschwelle für Voralarm (in cm)
Bereich: Pumpe ein – Behälterhöhe
MAX-Alarm
Niveauschwelle für MAX-Alarm (in cm)
Bereich: Pumpe aus – Behälterhöhe
Pumpenwechsel bei Voralarm
Aktiviert den Pumpenwechsel bei Voralarm
Trockenlauf
Niveauschwelle für Trockenlauf (in cm)
Bereich: 0 – Pumpe aus

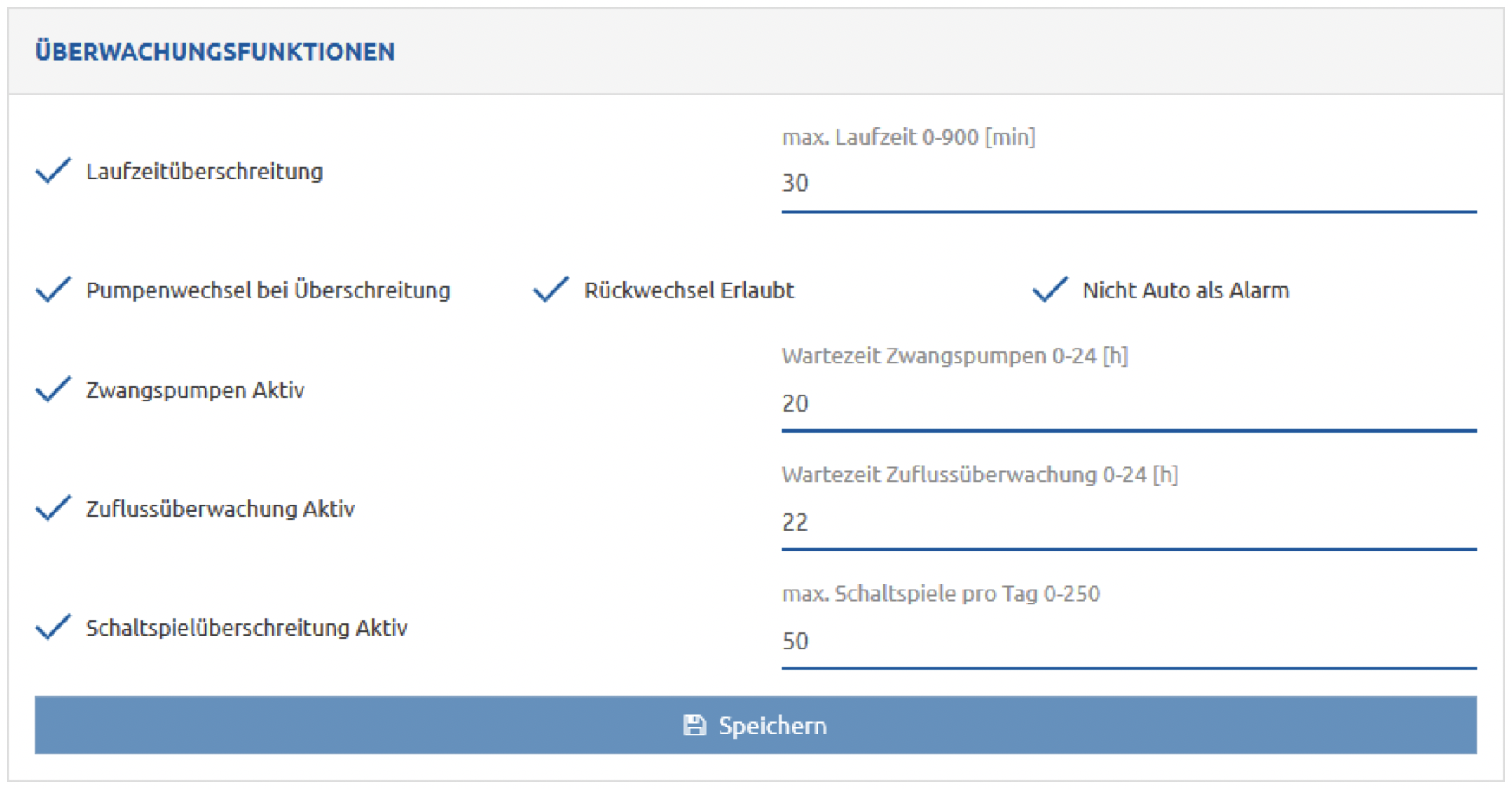

Überwachungsfunktionen
Laufzeitüberschreitung
Aktiviert die Laufzeitüberwachung
Laufzeit
Wartezeit für die Laufzeitüberschreitung (in min)
Bereich: 0 – 900 min
Pumpenwechsel
Aktiviert den Pumpenwechsel bei Laufzeitüberschreitung
Rückwechsel
Einstellung, ob ein Rückwechsel nach erneutem Ablaufen der Wartezeit erlaubt ist
Nicht Auto als Alarm
Aktiviert einen Alarm bei Schalterstellung „0“ oder „Hand“ des Betriebsartschalters der jeweiligen Pumpe am Schaltschrank
Zwangspumpen
Aktiviert die Funktion „Zwangspumpen“
Wartezeit
Wartezeit bis zum Zwangspumpen (in h)
Bereich: 0 – 24 h
Zuflussüberw.
Aktiviert die Zuflussüberwachung im Pumpwerk
Wartezeit
Wartezeit bis die Störung „kein Zufluss“ gebildet wird (in h)
Bereich: 0 – 24 h
Schaltspielüberschreitung
Aktiviert die Überwachung der Schaltspiele
Schaltspiele
Grenzwert für die Schaltspielüberschreitung (in Starts bezogen auf die Tagessumme im Pumpwerk)
Bereich: 0 – 250 Starts

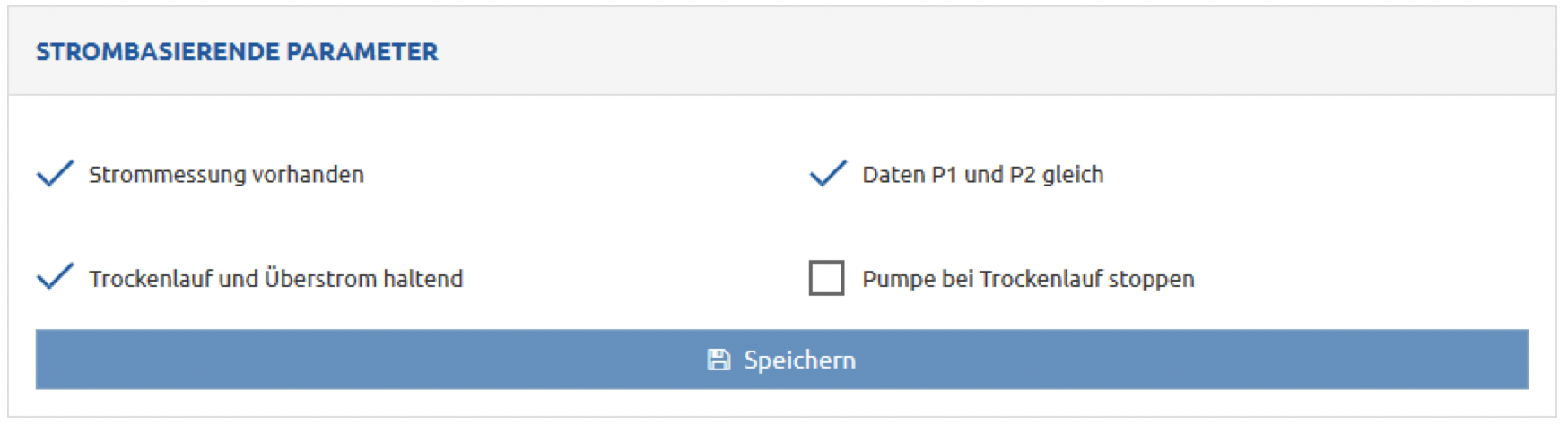

Strombasierende Parameter
Strommessung vorhanden
Einstellung, ob die Strommessung im Pumpwerk vorhanden ist
Daten P1 und P2 gleich
Einstellung, ob die Pumpendaten von P1 und P2 gleich sind, um die Daten für beide Pumpen gemeinsam einstellen zu können
Trockenlauf und Überstrom haltend
Einstellung, ob die beiden Stromalarme haltend sein sollen
Pumpe bei Trockenlauf stoppen
Einstellung, ob der Trockenlauf (Unterstrom) im Automatikbetrieb die laufende Pumpe stoppen soll
Wenn die Pumpendaten für P1 und P2 gleich sind, gilt dieser Block für beide Pumpen. Sind die Pumpendaten nicht gleich, gibt es für jede Pumpe einen eigenen Block.

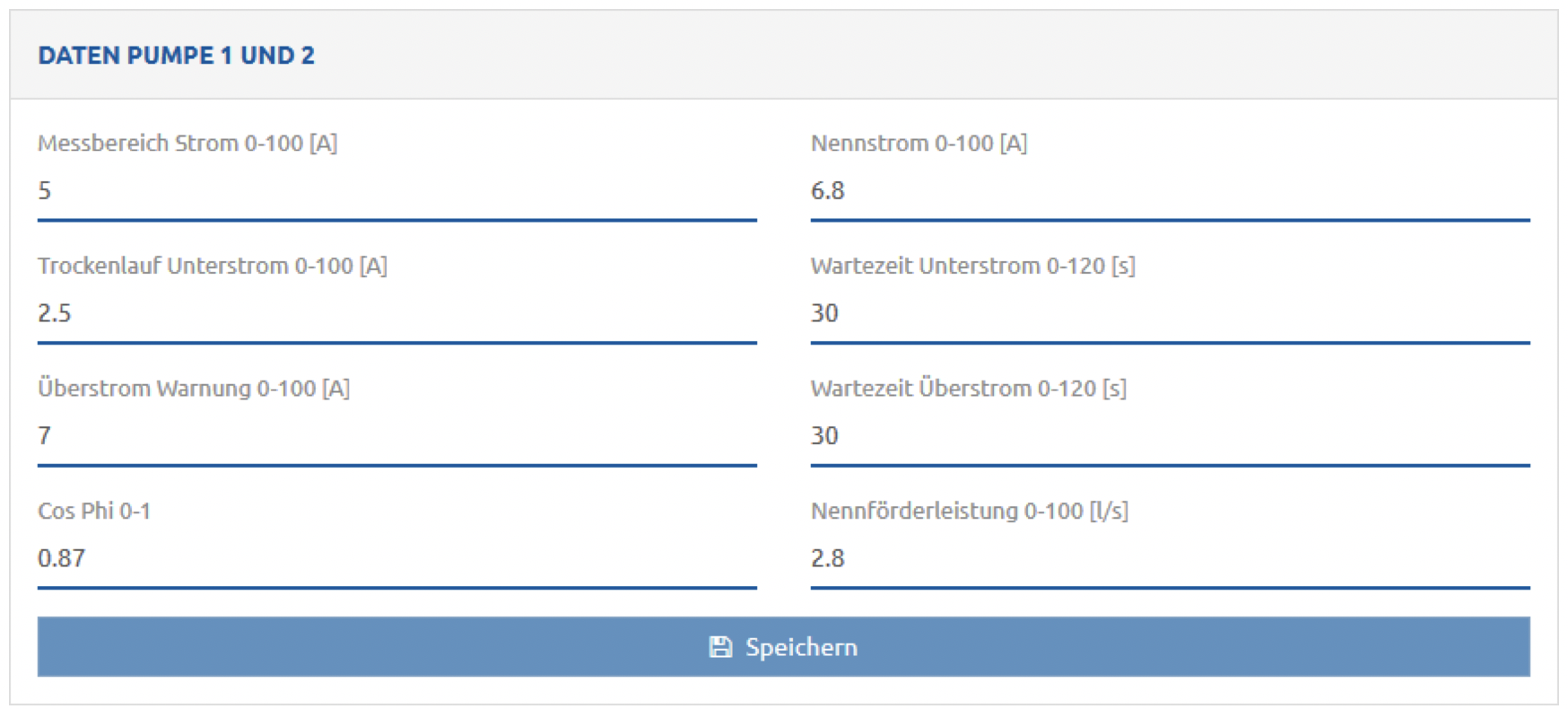

Daten Pumpe 1 (und 2)
Messbereich Strom
Messbereich für die Strommessung (in A)
Bereich: 0 – 100 A
Nennstrom
Nennstrom der Pumpe (in A)
Bereich: 0 – 100 A
Trockenlauf (Unterstrom)
Grenzwert für Trockenlauf (in A)
Bereich: 0 – 100 A
Wartezeit
Wartezeit für Trockenlauf (in s)
Bereich: 0 – 120 s
Überstromwarnung
Grenzwert für Überstrom (in A)
Bereich: 0 – 100 A
Wartezeit
Wartezeit für Überstrom (in s)
Bereich: 0 – 120 s
Cos Phi
Leistungsfaktor der Pumpe
Bereich: 0 - 1
Nennförderleistung
Nennförderleistung der Pumpe (in l/s)
Bereich: 0 – 100 l/s

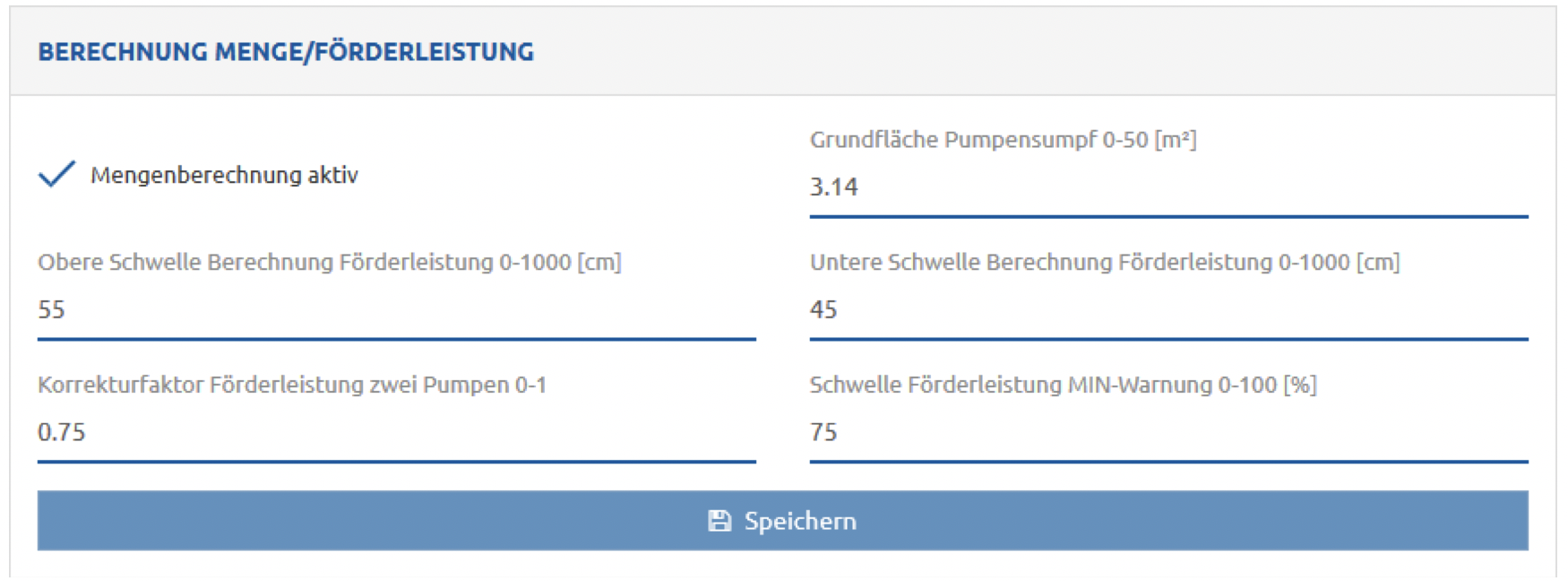

Berechnung Menge / Förderleistung
Mengenberechnung
Aktiviert die Berechnungsfunktionen
Grundfläche Pumpensumpf
Einstellung der Grundfläche des Pumpensumpfes (in m²)
Bereich: 0 – 50 m²
Obere Schwelle
Obere Niveauschwelle zur Berechnung der Förderleistung (in cm)
Bereich: 0 – 1000 cm
Untere Schwelle
Untere Niveauschwelle zur Berechnung der Förderleistung (in cm)
Bereich: 0 – 1000 cm
Korrekturfaktor
Korrekturfaktor für die Mengenberechnung beim Betrieb von zwei Pumpen gleichzeitig
Bereich: 0 - 1
Förderleistung MIN
Grenzwert für die Störung „Förderleistung MIN-Warnung“ (in %)
Bereich: 0 – 100 %
