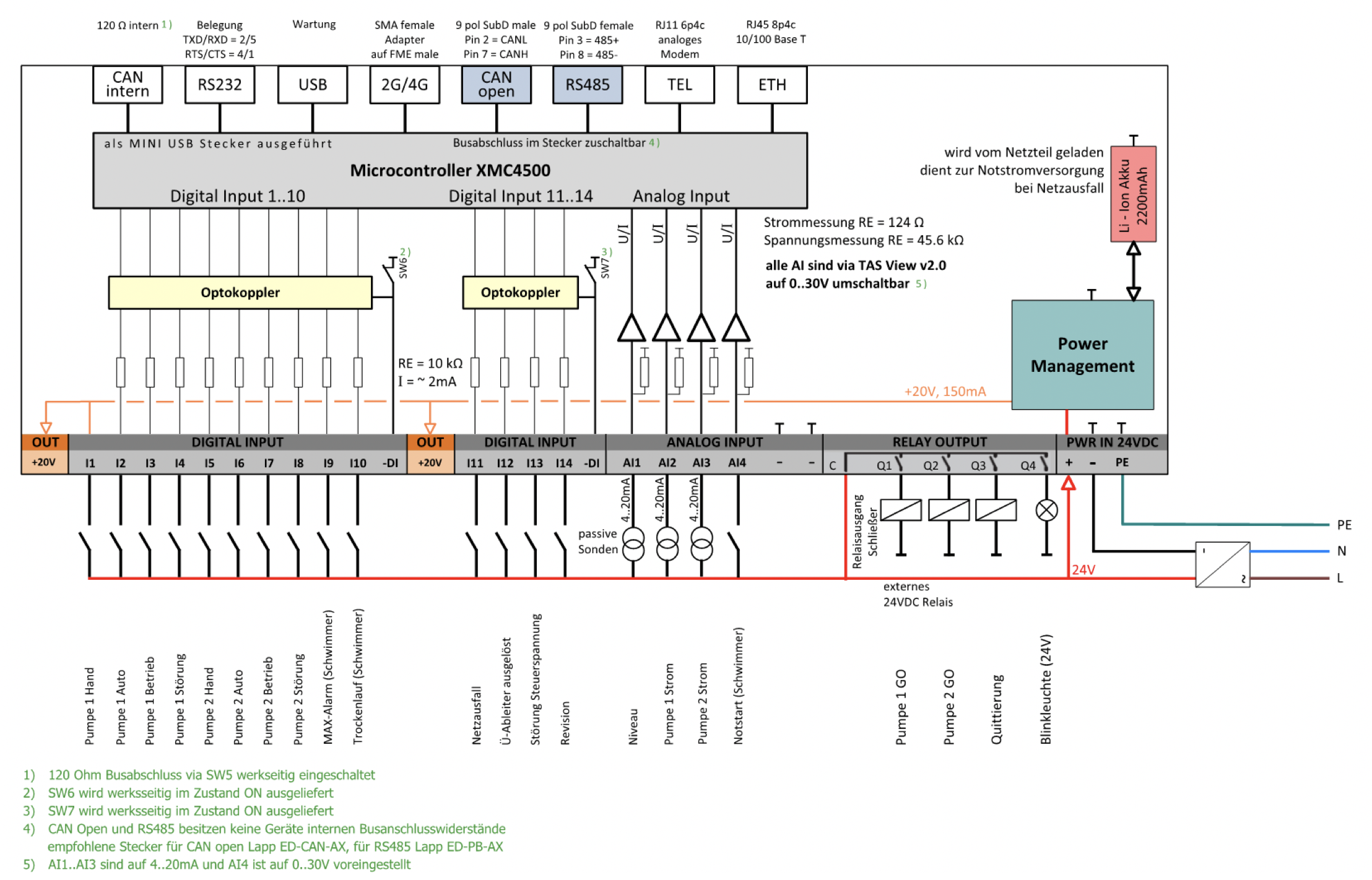

Aufbau
Komponenten
TAS X31
Gehäuse
Kunststoffgehäuse Farbe grau
für Hutschienenmontage
Maße: 150 x 110 x 82 (bxhxt)
Display
LCD 180x102 Pixel, 4 Graustufen
Schnittstellen
2xUSB: Parametrierschnittstelle, USB Host für Memorystick
2xCAN: CanOpen
10/100 M: Ethernet, TCP/IP, IEC 60870-5-104, Profinet
RS232/422/485: Modbus, SucomA, Siemens MPI (Profibus), IEC 60870-5-101, MelsecA, VEK-S4, Telenot VDS4, Telenot Datenschnittstelle, RSE-Protokolle
Grundmodul
14: digitale Eingänge, 18 – 30 VDC (potentialgetrennt) oder potentialfreie Öffner / Schließer Alarmkontakt oder Zählereingang.
4: Analogeingänge, 0 – 20 mA oder 4 – 20 mA, 0 – 30 V, 12 Bit Auflösung; Alarmschwelle und Datenaufzeichnung
4: Relaisausgänge, 230 VAC / maximal 2A
Stromversorgung
24 VDC
USV
Li-Ion Akku / 2100 mAh
Notstrombetrieb maximal 4 Stunden
GSM/LTE Modul
Type
PLS8-E-3
4G / 3G / 2G, LTE Cat. 3
SIM-Karte
Mini-SIM (2FF), Push-Push
Frequenzen
800 / 900 / 1.800 / 2.100 / 2.600 MHz, Penta Band
Netzbetreiber
freie Wahl
vorzugsweise A1 und T-Mobile
auch Wertkartenbetrieb möglich

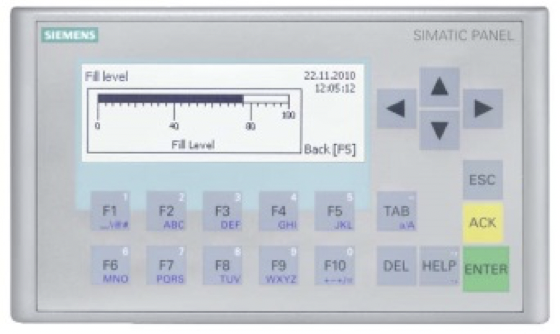

KP300 Basic Mono PN Display
Aufbau und Mechanik
Gehäuse: Kunststoff, frontseitig
97 x 165 x 30 mm (H x B x T)
Display
Grafikfähiges FSTN LCD Display,
Farben: 4; nur Hintergrundbeleuchtung
(Weiß, Rot, Grün, Gelb)Auflösung: 240 x 80 Pixel
Anzeigefläche: 31 mm x 87 mm (H x B)
Versorgungsspannung 24 VDC

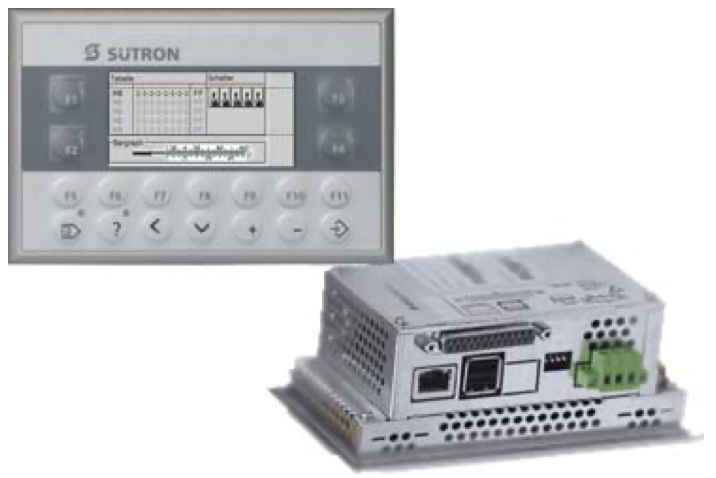

BT03 Display
Aufbau und Mechanik
Gehäuse: Stahlblech, verzinkt
96 x 144 x 5 mm (H x B x T)
Display
Grafikfähiges FSTN-Display mit weißer LED-Hinterleuchtung
Farben: 5 Graustufen
Auflösung: 160 x 80 Pixel
Anzeigefläche: 33,6 mm x 67,2 mm (H x B)
Versorgungsspannung 24 VDC
