Inbetriebnahme

Allgemeine Montagehinweise

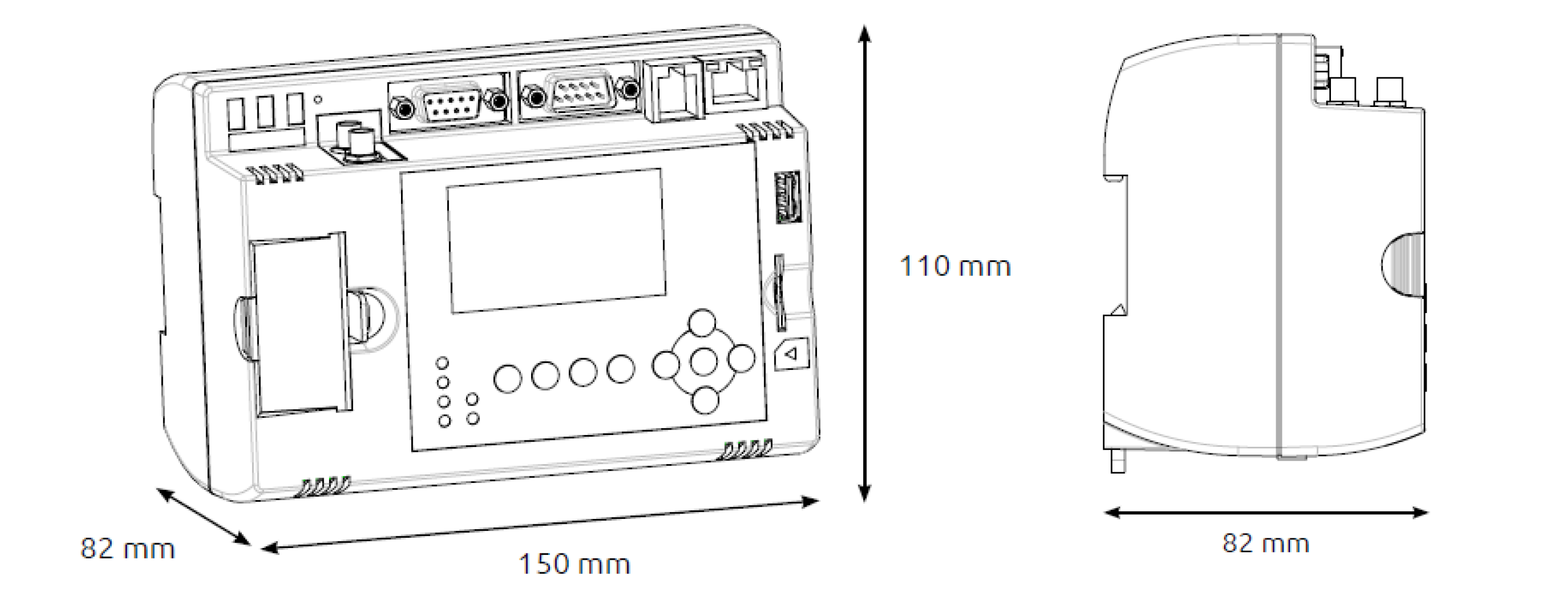

Hutschienenmontage

Das TAS kann mit dem Befestigungsclip auf einfachste Art und Weise auf einer Hutschiene montiert werden.

Das Gerät muss hierfür von oben auf die Hutschiene gesetzt werden. Danach den Befestigungsclip kurz nach vorne ziehen, das Gerät ganz auf die Hutschiene setzen und den Befestigungsclip loslassen.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Stromversorgung

Das TAS wird über die Power-Klemme ganz rechts an der steckbaren Klemmleiste mit Strom versorgt und geerdet. Die Versorgung erfolgt mit 24 VDC (20…30 VDC), die maximale Stromaufnahme beträgt ca. 300mA.

Integriertes Akku-Pack zur Notstromversorgung (4 Stunden)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Erdung

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Beschaltung I/Os

Alle Details zur Beschaltung finden Sie in Kapitel 4.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Betriebstemperatur

Achten Sie auf den zulässigen Temperaturbereich von 0°C bis +50° C.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

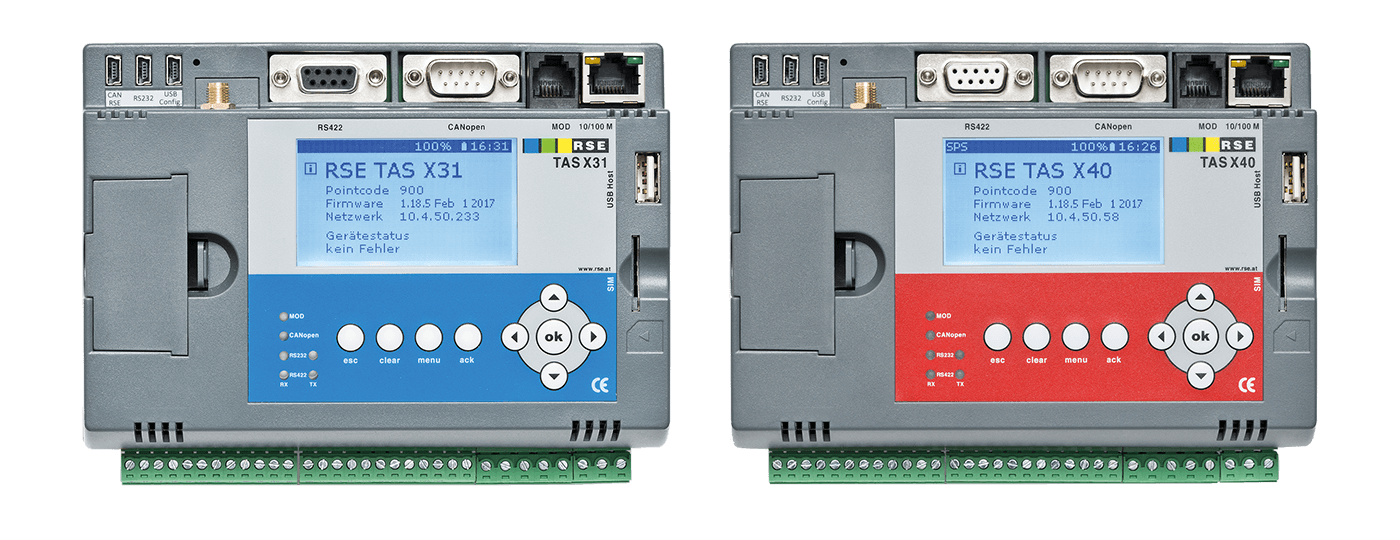

Display und Tastatur

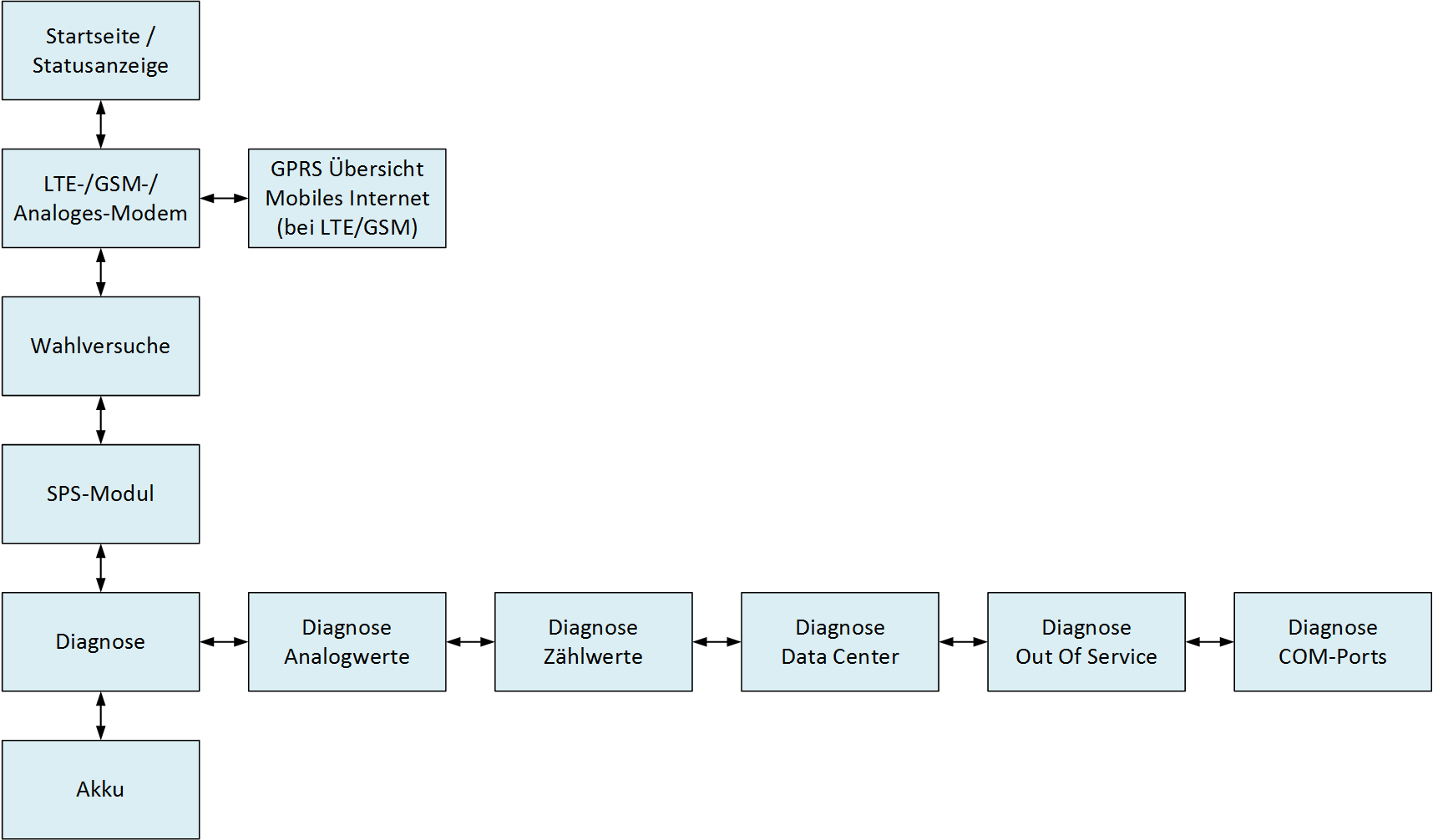

Displaystruktur im Überblick

Details zum Display und allen Anzeigen finden Sie in Kapitel 12.

Folgende Statusseiten sind abhängig von der Gerätetype und den lizenzierten Funktionen vorgesehen:

• Startseite
  mit Gerätebezeichnung, LAN IP Adresse, Firmware und Gerätestatus

• Modemseiten
  abhängig von der Gerätetype mit Statusinformationen vom Mobilfunkmodul oder Statusinformationen vom Analogmodem

• Wahlversuch
  Statusseite mit Informationen über den letzten aufgetretenen Alarm, die letzte gerufene Rufnummer und dem dazugehörigen Wahlergebnis

• SPS-Modul
  Statusseite mit dem Programmnamen, Erstelldatum, Dateigröße und Zykluszeit

• Diagnose
  Statusseiten mit der Anzeige der digitalen Eingänge I1 bis I14, der Analogeingänge AI1 bis AI 4, den Ausgängen Q1 bis Q4, den Zählwerten, der Verbindung zu Daten Centern und eine „Out of Service“ Übersicht

• Akku
  Statusseite mit der aktuellen Ladespannung, der aktuellen Temperatur, der maximal gemessenen Temperatur seit dem letzten Akkutausch und Informationen über den letzten Akkutausch

Abhängig von der Gerätetype und den lizenzierten Funktionen stehen folgende Menüpunkte im Hauptmenü zur Verfügung:

• GSM-Modul
  zum Aus und Einschalten des GSM Moduls bei Inbetriebnahme oder SIM Kartenwechsel

• Kommunikationseinstellungen
  mit den Untermenüs:

1. Netzbetreibereinstellungen
zu automatischer oder manueller Netzbetreiberauswahl

2. Mobile Interneteinstellungen
enthält APN Einstellung, Benutzername und Passwort

3. Netzwerkeinstellung
enthält die IP Einstellungen der LAN 10/100 M Ethernet Buchse (8)

•  System
  enthält Menüs zum Setzen des Akkudatums bei Akkutausch, zum Herunterfahren des Gerätes und zum Geräteneustart.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Herstellen einer Netzwerkverbindung

Für eine Netzwerkverbindung steht die 10/100 M Ethernet Buchse (8) an der Oberseite des Gerätes zur Verfügung.

Über die Netzwerkschnittstelle bestehen folgende Möglichkeiten:

• Konfiguration des Gerätes durch einen PC mit installiertem TAS-View V2

• Sprachalarmierung über eine VoIP-fähige Telefonanlage oder  VoIP-fähigen Router

Wenn ihr Netzwerk auch eine Internetverbindung bietet bestehen zusätzlich folgende Möglichkeiten:

• Sprachalarmierung über einen VoIP Provider im Internet

• E-Mail Alarmierung über das myTAS Portal

• Statusanzeige des Gerätes im myTAS Portal (myTAS Status)

• Fernwartung über das myTAS Portal (myTAS Fernwartung)

• Gerätevernetzung über das myTAS Portal (myTAS Fernwirken)

• Datenloggen über das myTAS Portal (myTAS Messdaten)

• Web-Visualisierung über das myTAS Portal (myTAS Web MLS)

Zur Herstellung der Netzwerkverbindung verbinden Sie diese mit einem freien Port an Ihrem Switch/Router. Die IP-Einstellungen können automatisch vergeben werden oder manuell eingestellt werden.

Einstellmöglichkeit 1 – über das Gerätedisplay:

Die Einstellungen zum Herstellen der Netzwerkverbindung sind über das Hauptmenü („menu“-Taste / Kommunikationseinstellungen / Untermenü / Netzwerk) des Gerätedisplays erreichbar.

Einstellmöglichkeit 2 – über die Konfigurationssoftware TAS-View:

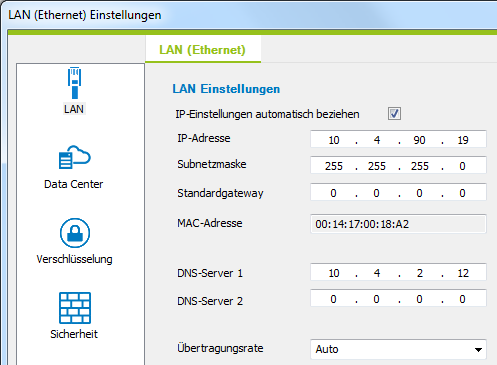

Die Einstellungen zum Herstellen der Netzwerkverbindung befinden sich im TAS- View im Fenster Netzwerkeinstellungen / Register LAN (Ethernet).

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

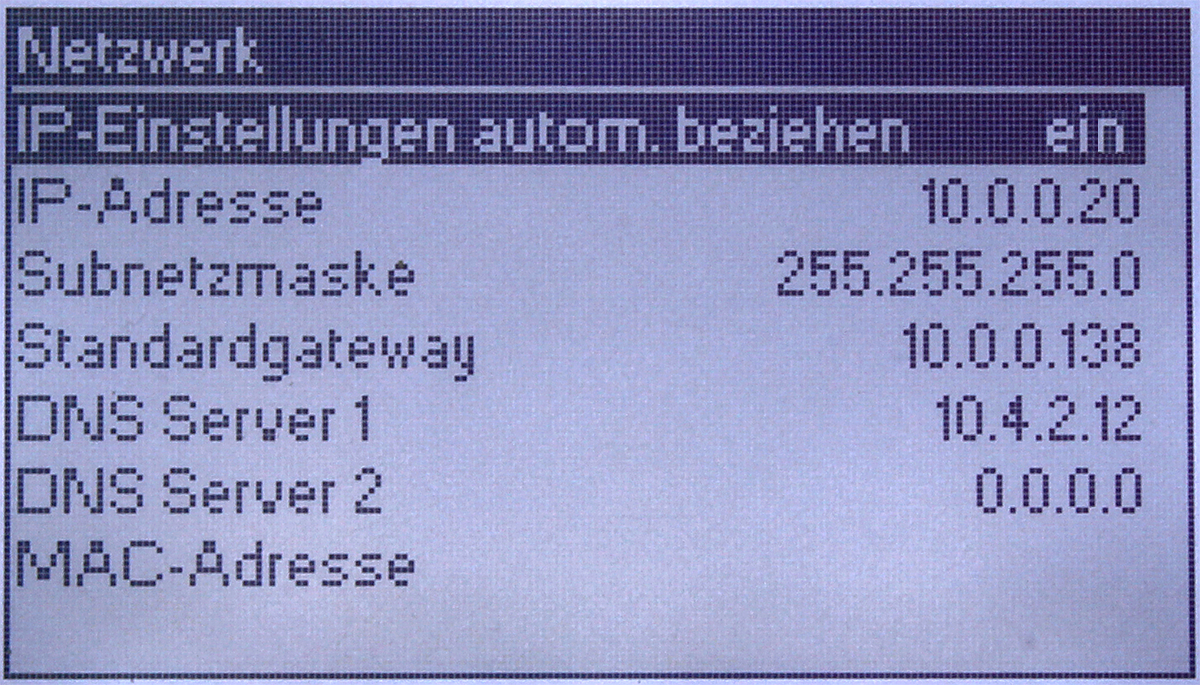

Automatisches Beziehen der IP-Einstellungen

Wenn das automatische Beziehen der IP-Einstellungen im TAS aktiviert ist und Ihr Router DHCP unterstützt, werden die IP-Einstellungen (IP-Adresse, Subnetzmaske, Standargateway, DNS Server) automatisch vergeben.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Manuelle IP-Einstellungen

Wenn die Einstellung deaktiviert ist können IP-Adresse, Subnetzmaske, Standardgateway und DNS Server manuell eingestellt werden. Bitte wählen Sie eine zu Ihrem Netzwerk passende Konfiguration.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Herstellen einer Mobilfunkverbindung

Bei TAS mit integriertem Mobilfunkmodem LTE oder GSM/GPRS ist es zusätzlich möglich eine Mobilfunkverbindung herzustellen.

Über die Mobilfunkverbindung bestehen abhängig vom Mobilfunktarif folgende Möglichkeiten:

• SMS-Alarmierung über Mobilfunk

• Sprachalarmierung über Mobilfunk

Wenn der Mobilfunktarif auch eine Internetverbindung bietet, bestehen zusätzlich folgende Möglichkeiten:

• E-Mail Alarmierung über das myTAS Portal

• Statusanzeige des Gerätes im myTAS Portal (myTAS Status)

• Fernwartung über das myTAS Portal (myTAS Fernwartung)

• Gerätevernetzung über das myTAS Portal (myTAS Fernwirken)

• Datenloggen über das myTAS Portal (myTAS Messdaten)

• Web-Visualisierung über das myTAS Portal (myTAS Web MLS)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Antennenmontage

Antenneneingang

Als Antenneneingang (4) stehen beim TAS X40 folgende Varianten zur Verfügung:

TAS X40 LTE:                            1x SMA-Anschluss LTE/GSM

                                                      1x SMA-Anschluss Diversity

                                                      (optional für MIMO verwendbar)

TAS X40 GSM/GPRS:             1x SMA-Anschluss GSM

Antenne und Antennenkabel

Platzieren Sie die Antenne senkrecht auf dem Dach des Schaltschrankes, um optimale Empfangsbedingungen zu gewährleisten. Schnee hat sehr geringe schirmende Wirkung.

Als Zubehör bieten wir verschiedene Antennen und Antennenkabel die optimal auf die TAS-Serie abgestimmt sind.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

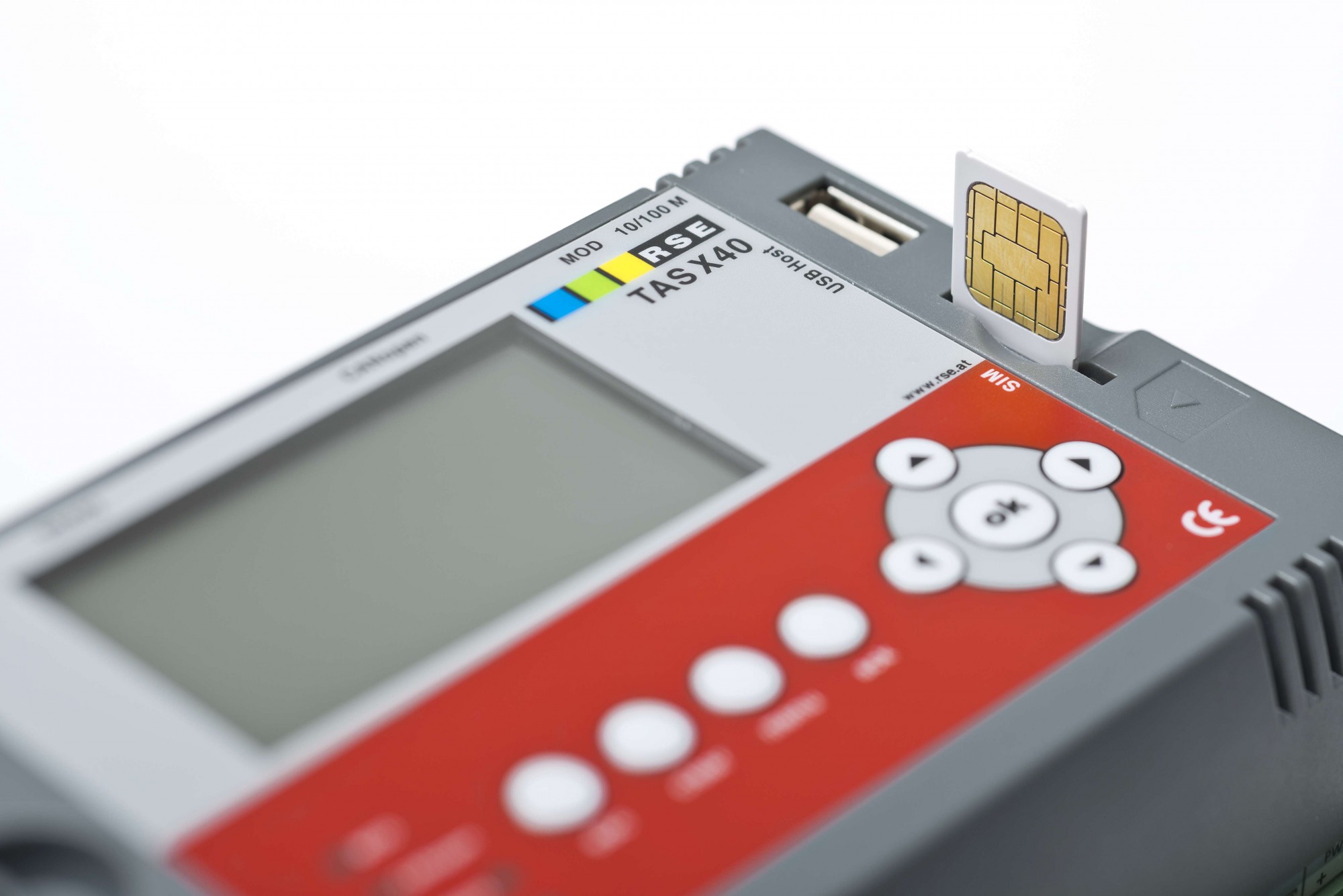

SIM-Karte einlegen / SIM-Karte wechseln

Die SIM-Karte (Mini-SIM, 2FF) entsprechend der Markierung am Gerät in den Push-Push Kartenhalter stecken. Anschließend das Mobilfunkmodul über die Menüpunkte am Display einschalten. Abschließend sollte noch eine Überprüfung der Empfangsfeldstärke durchgeführt werden.

SIM-Karte

Überprüfen, ob der Antenneneingang des TAS X40 (SMA) korrekt bis zur Antenne verbunden ist.

Hochfahren / Einbuchen ins Netz

Nach der Spannungsversorgung startet das System umgehen und das Mobilfunk-Modem wird automatisch im Netz eingebucht.

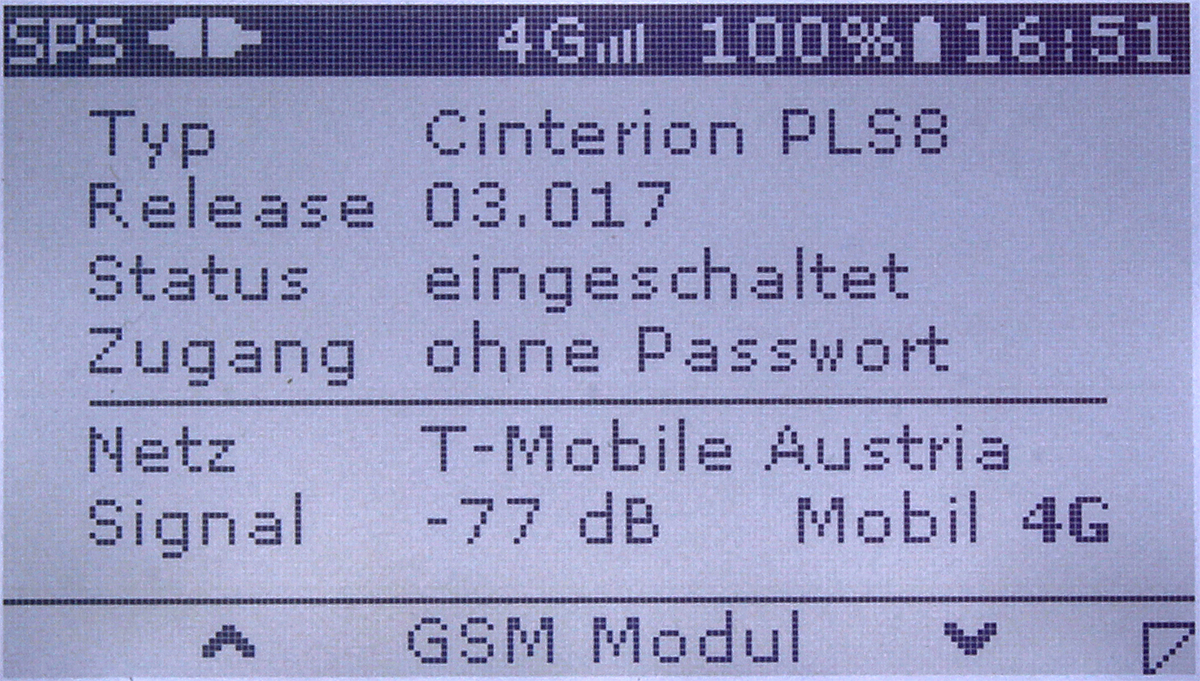

Ist der Versuch erfolgreich, wird in der Statusseite GSM Modul unter Status „eingeschaltet“ angezeigt. Des Weiteren wird in der Statusleiste der Mobilfunk-Empfang sowie die Verbindungsart der mobilen Internetverbindung (4G/3G/2G) angezeigt.

Ist noch keine SIM-Karte eingelegt wird der Status „Karte einlegen“ angezeigt.

Nach dem Einlegen der SIM-Karte kann über das Gerätedisplay im Hauptmenü GSM-Modul das Mobilfunkmodul eingeschaltet werden. Anschließend wird als Status wieder eingeschaltet angezeigt.

Vor dem Entfernen oder Wechseln der SIM Karte ist es wichtig das Mobilfunkmodul über das Hauptmenü auszuschalten.

Standardmäßig werden die Geräte mit automatischer Netzbetreiberwahl ausgeliefert.

Eine Umschaltung auf manuelle Netzwahl ist über das Gerätedisplay im Hauptmenü (Kommunikationseinstellungen / Untermenü / Netzbetreibereinstellungen) oder über das TAS-View GSM-Fenster möglich.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Herstellen einer mobilen Internetverbindung

Zur Herstellung einer mobilen Internetverbindung ist es notwendig die Verbindungseinstellungen festzulegen.

Netzbetreiberspezifisch sind der APN, Benutzername und Passwort. Die Einwahl-Rufnummer muss normalerweise nicht verändert werden. Wenn das TAS eine mobile Internetverbindung aufbauen soll stellen Sie den Parameter Einwahl von „nie“ auf „immer“.

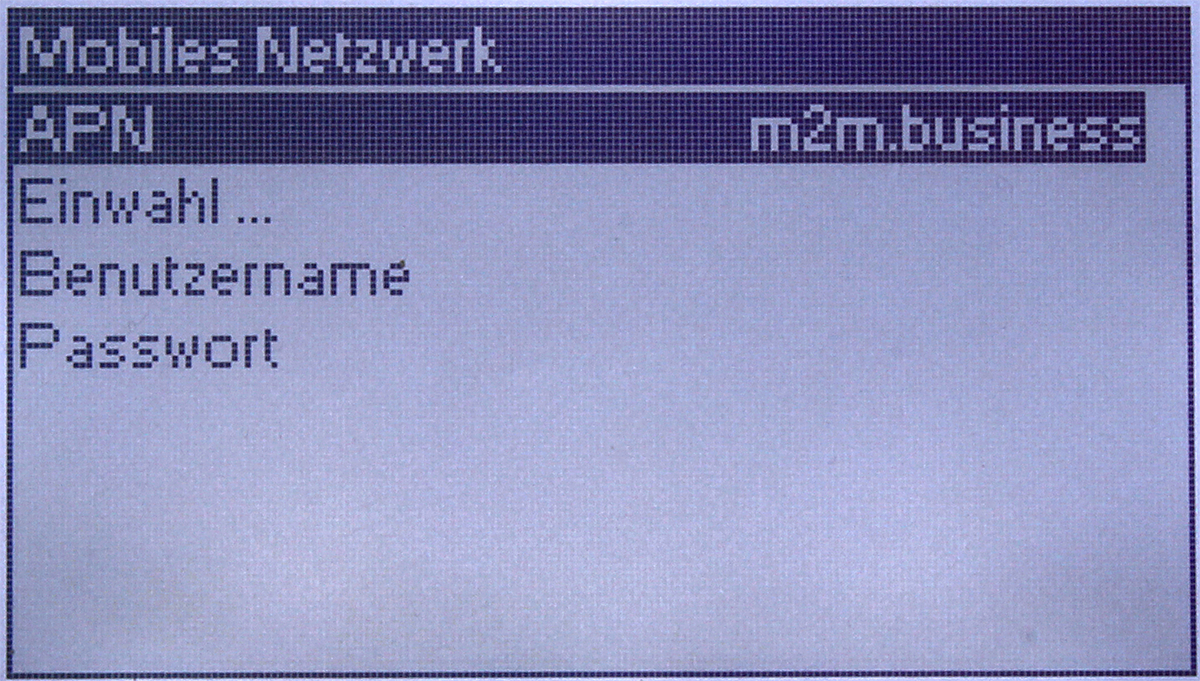

Einstellmöglichkeit 1 – über das Gerätedisplay:

Die Einstellungen befinden sich im Hauptmenü (Kommunikationseinstellungen / Untermenü / Mobiles Netzwerk) des Gerätedisplays.

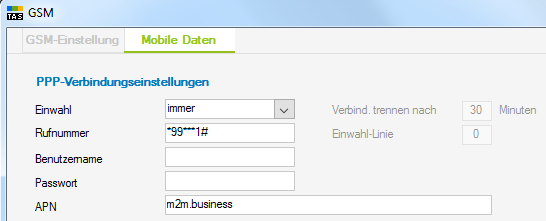

Einstellmöglichkeit 2 – über die Konfigurationssoftware TAS-View:

Die Einstellungen befinden sich im TAS-View im Fenster GSM / Register Mobile Daten.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Herstellen der Verbindung zum myTAS Portal

Einstellungen im TAS

Die Verbindung zum myTAS Portal kann sowohl über das Gerätedisplay wie auch über das TAS View V2 aktiviert und deaktiviert werden.

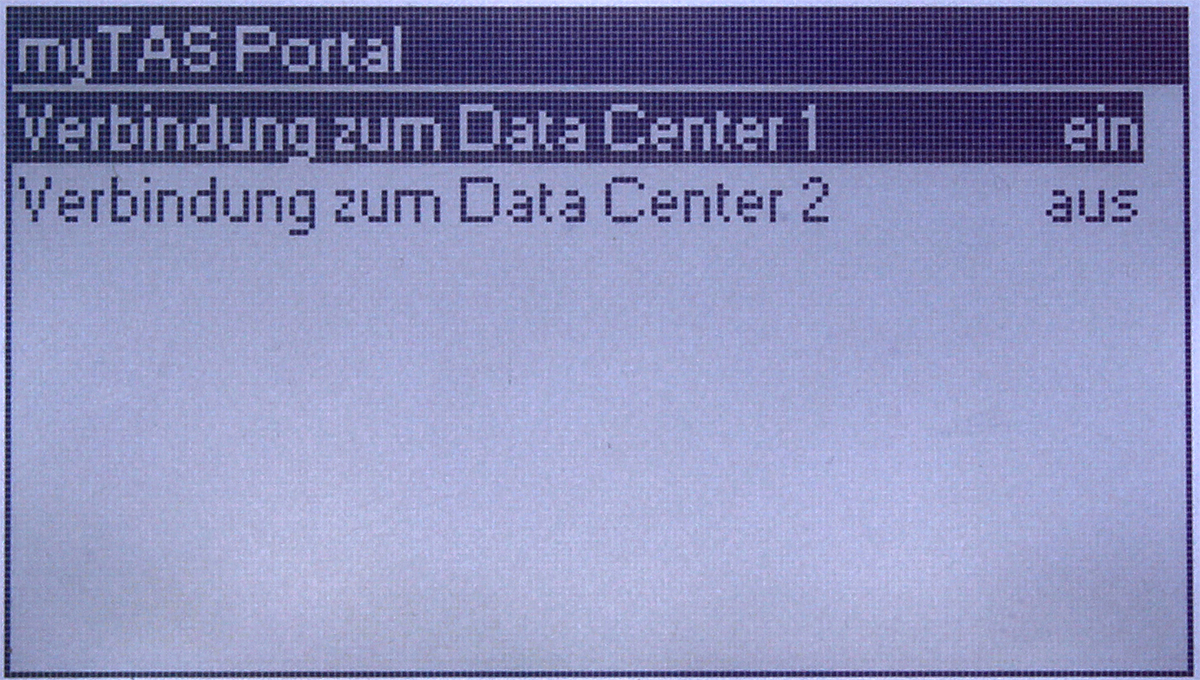

Einstellmöglichkeit 1 – über das Gerätedisplay:

Die Einstellungen befinden sich im Hauptmenü (Kommunikationseinstellungen / Untermenü myTAS Portal) des Gerätedisplays.

Einstellmöglichkeit 2 – über die Konfigurationssoftware TAS-View:

Die Einstellungen zum Herstellen der Netzwerkverbindung befinden sich im TAS View V2 im Fenster Netzwerkeinstellungen / Register Data Center.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

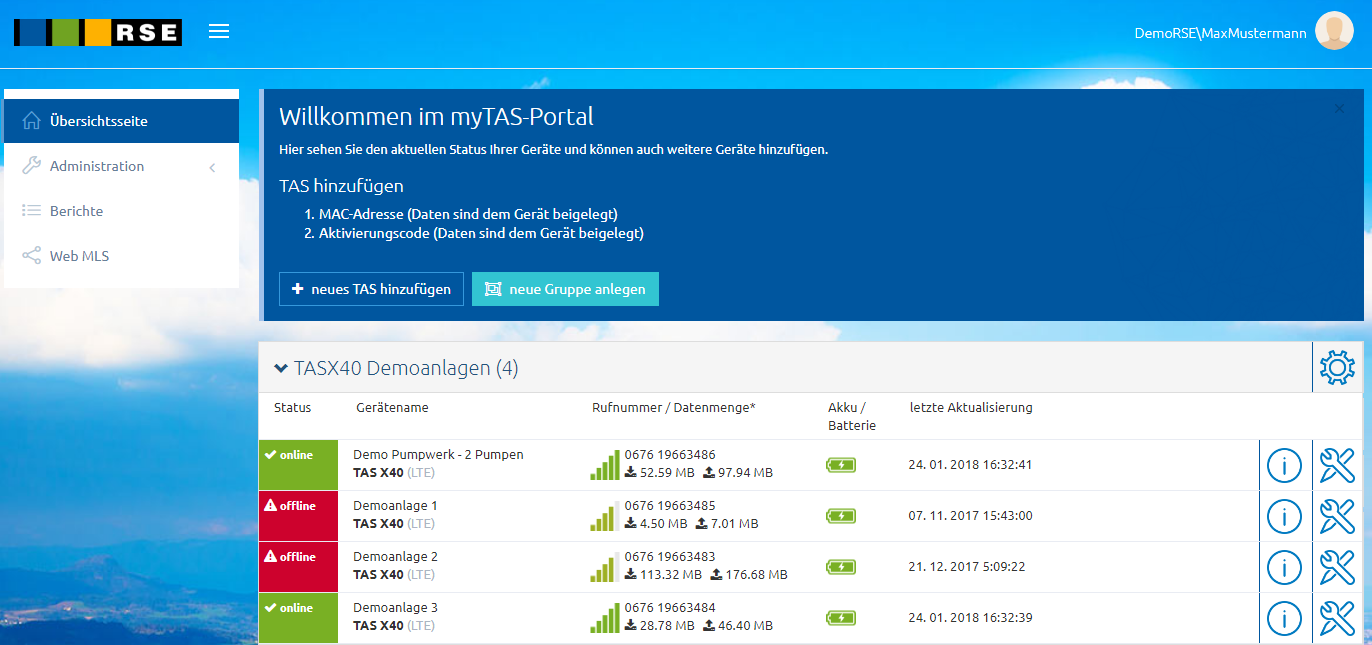

Hinzufügen eines TAS im myTAS Portal

Bei Auslieferung erhalten Sie zu Ihrem TAS einen Aktivierungscode, mit dem Sie das TAS in Ihrem Konto im myTAS Portal hinzufügen können.

Durch das Hinzufügen stehen Ihnen, je nach gewählter myTAS Lizenz, zahlreiche Funktionen von der Geräteverwaltung bis hin zur Datenauswertung und Datenanzeige zur Verfügung.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Herstellen einer Analogverbindung

Zur Herstellung einer Analogmodemverbindung ist es nötig den Analogmodem-Anschluss (7) des TAS mit einer Telefonanlage oder einem analogen Anschluss zu verbinden.

Über die analoge Verbindung bestehen folgende Möglichkeiten:

• Sprachalarmierung über eine Analogmodemverbindung einer Nebenstellen-Telefonanlage oder einem Analogen Anschluss.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Herstellen einer USB-Verbindung über die Config-Schnittstelle

Der PC wird mit der USB-Config Buchse (3) verbunden. Dazu wird ein Kabel mit einem USB-A Stecker und einem USB Mini – B Stecker benötigt.

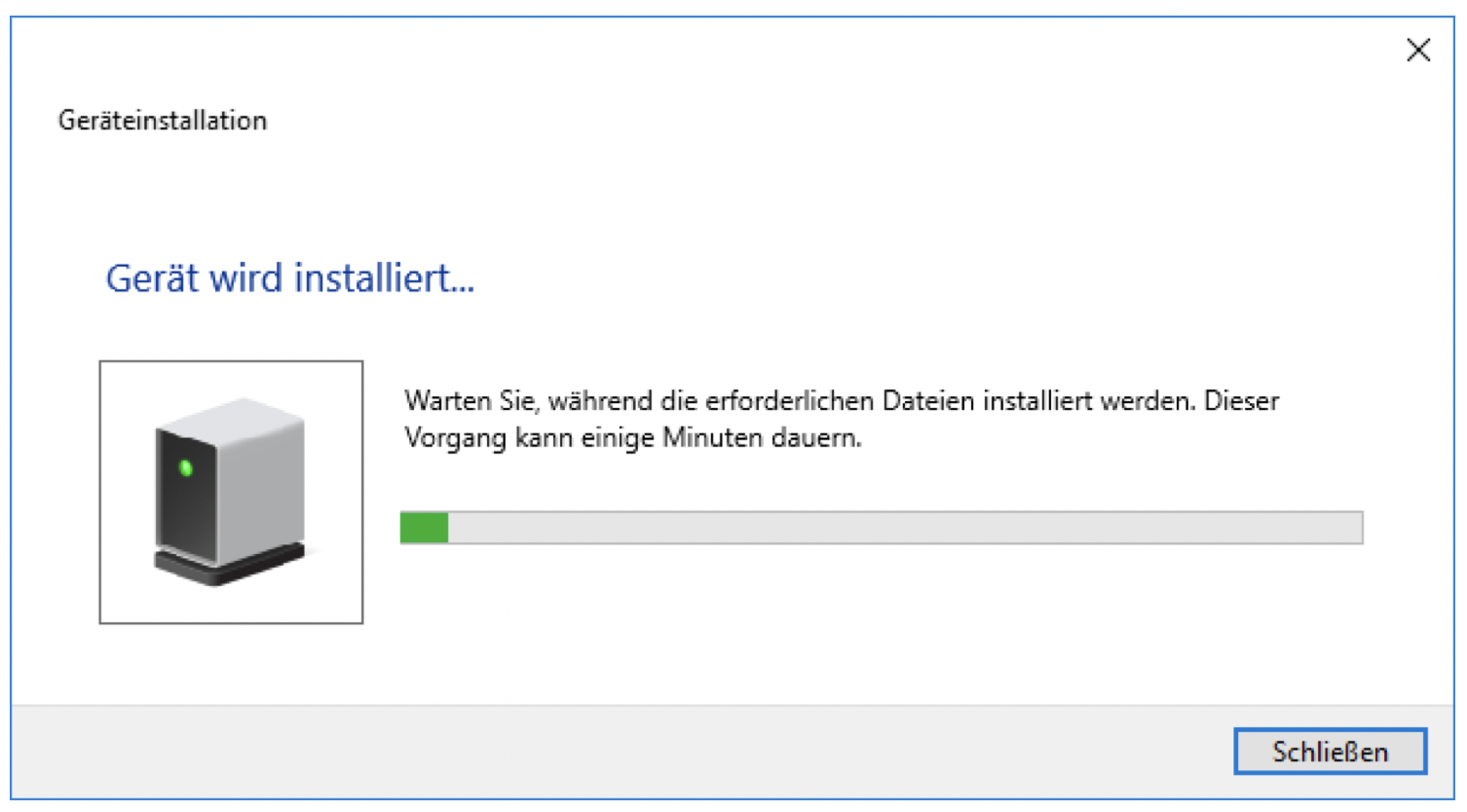

Das TAS wird automatisch erkannt und der Treiber wird automatisch vom Windows-Dienst geladen und installiert. Dieser Vorgang kann beim ersten Mal einige Minuten dauern.

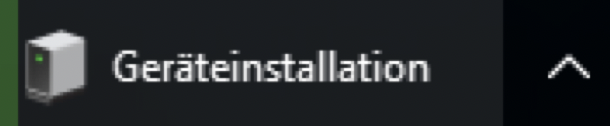

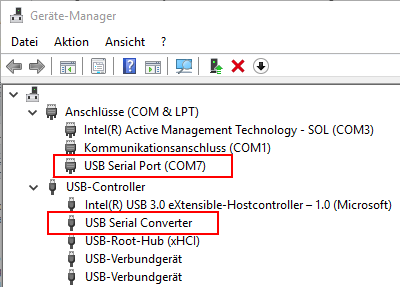

Nach erfolgreicher Installation der Treiber durch Windows, erscheinen folgende Einträge im Geräte-Manager von Windows.

Anschließend kann das TAS-View geöffnet und eine Verbindung zum TAS aufgebaut werden. Siehe dazu Kapitel 3.2.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

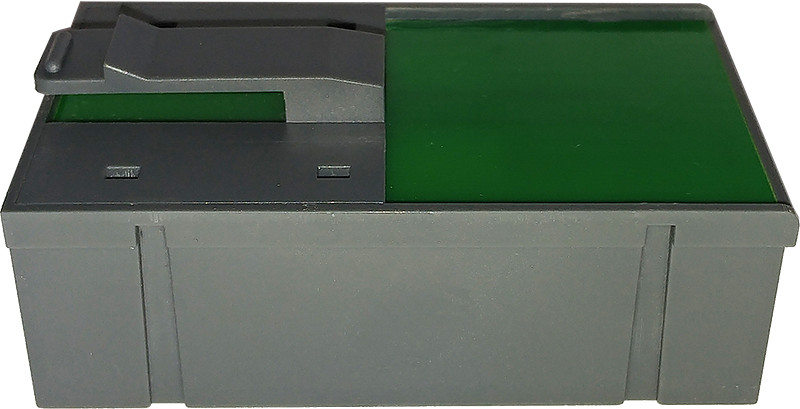

Akku

Akkutype Akkukapazität Akkuladeschlussspannung Überbrückungszeit

LI-ION 2100 mAH  8,4 VDC  ca. 4 Stunden

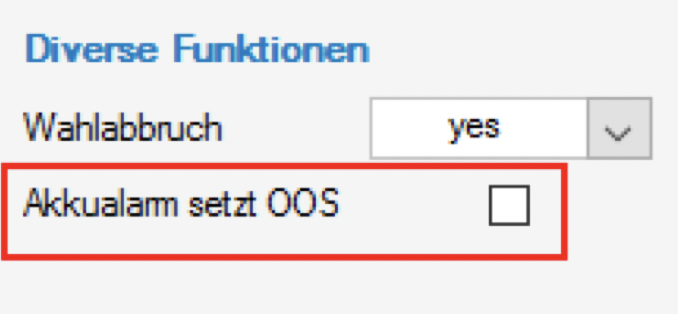

Der  Akku  mit  einer  Lebensdauer  von  ca.  3  –  4  Jahren  ist  das  einzige  Betriebsmittel im  TAS  und  sollte  daher  zyklisch  getauscht  werden.  Der  Zeitpunkt  des Austausches  wird  mit  einer  Betriebsmeldung  alarmiert  und  am  Display  angezeigt. Die  Betriebsmeldung  erinnert  Sie  daran,  den  Akku  zu  tauschen. Für  eine ordnungsgemäße  Notstromversorgung  sollte  der  Akku  im  Laufe  der  nächsten Wochen ausgetauscht werden. Die Betriebsmeldung wird ausgelöst sobald die Akkukapazität auf ca. 50% gefallen ist oder sobald die eingestellte Lebensdauer laut dem letzten Akkutausch erreicht ist.

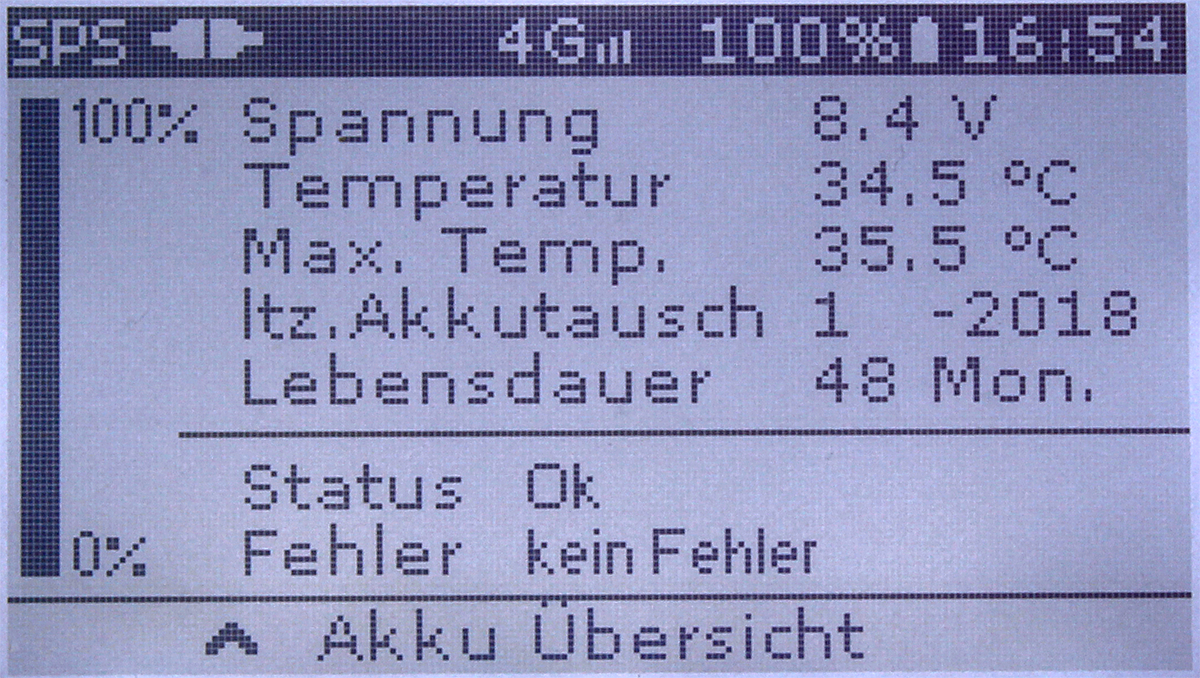

Informationen zu den aktuellen Akkudaten wie der aktuellen Ladespannung, der aktuellen Temperatur, der maximal gemessenen Temperatur seit dem letzten Akkutausch und Informationen über den letzten Akkutausch stehen in der Akku Statusseite am Gerätedisplay.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

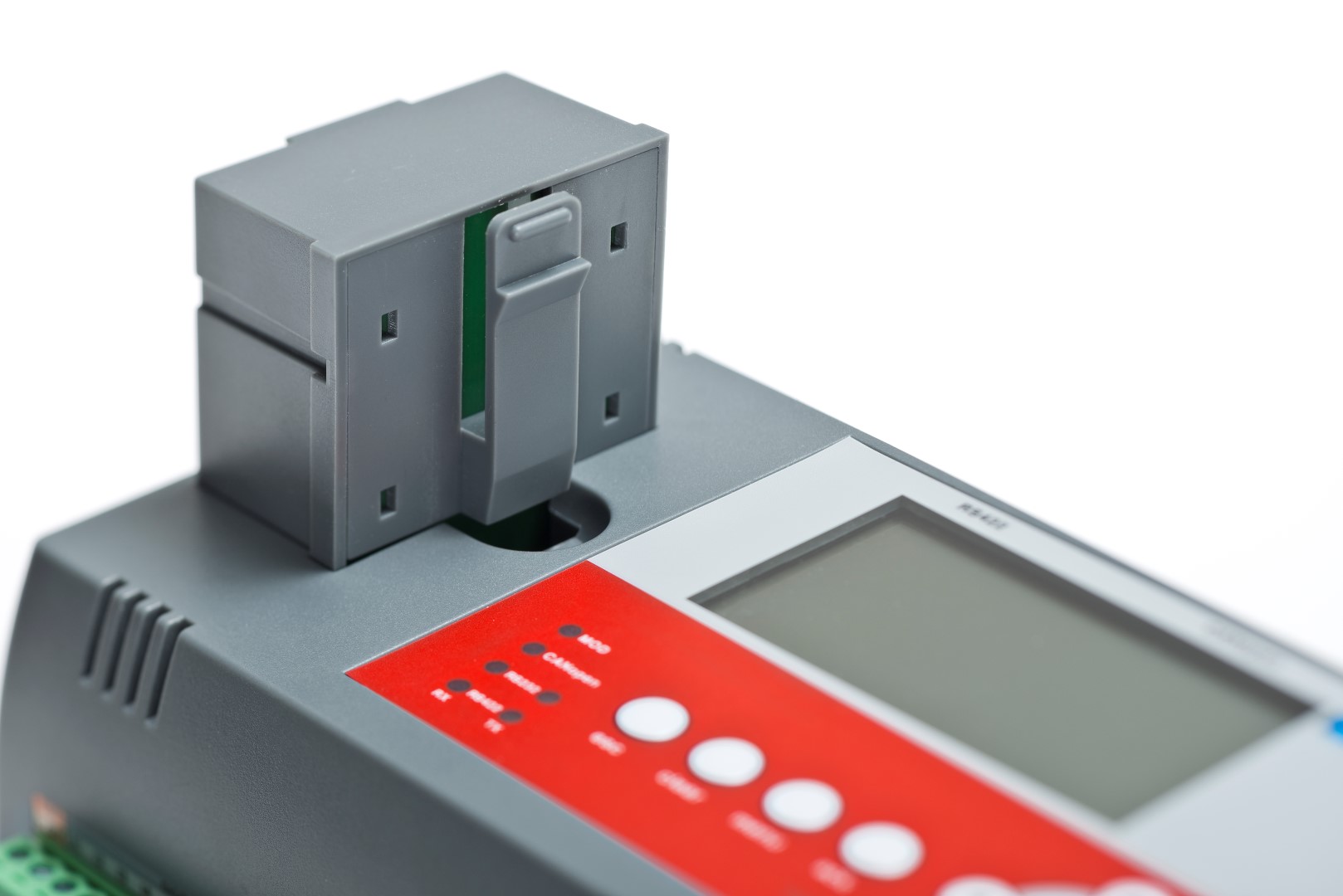

Akkutausch

Der Akku kann im laufenden Betrieb über die Gehäuseoberseite ersetzt werden.

Akku entnehmen
Befestigungsclip auf der rechten Seite des Akkus drücken und den Akku aus dem Gerätegehäuse ziehen.

neuen Akku einsetzen
Neuen TAS Akku einsetzen. Der Akku wird vom TAS erkannt und in der Statuszeile des Displays ist der momentane Ladestand des Akkus zu sehen. Nach dem Einsetzen wird der Akku umgehend vollgeladen.

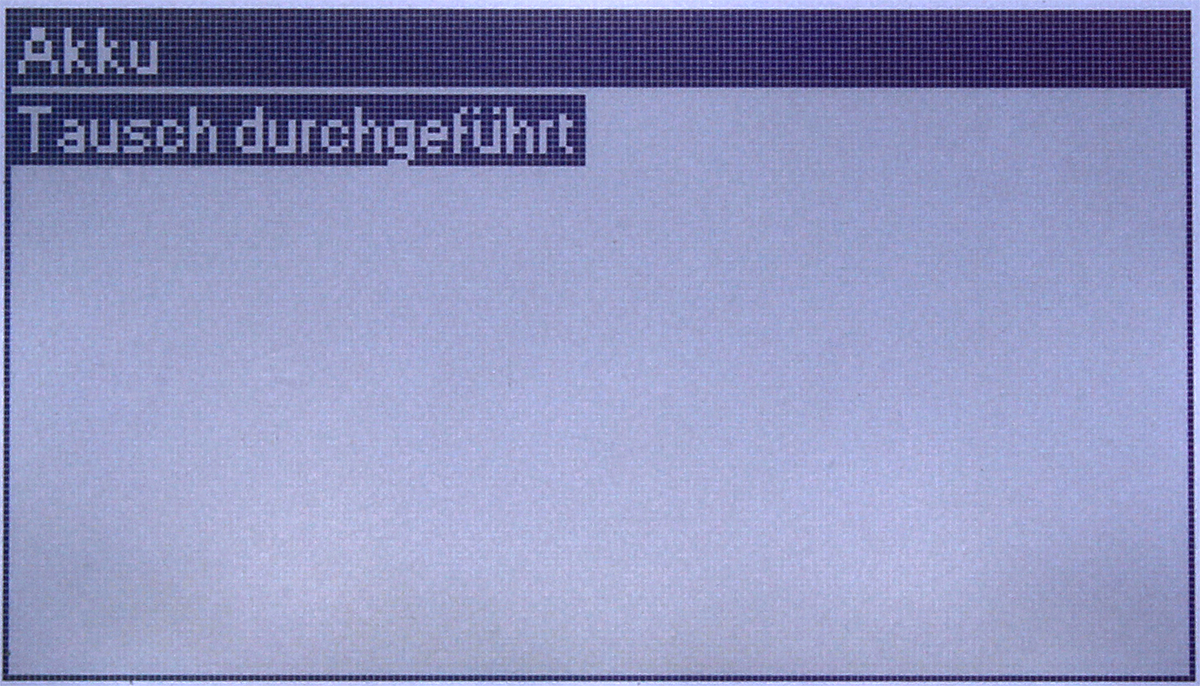

Akkutausch bestätigen
Der Akkutausch muss über das Display bestätigt werden. Dadurch wird die Betriebsmeldung „Akkutausch“ zurückgesetzt. Rufen Sie hierfür das Hauptmenü (System / Untermenü  Akku) am Gerätedisplay auf und bestätigen den Akkutausch.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

TAS herunterfahren

Möchten Sie das System herunterfahren, dann gehen Sie bitte folgendermaßen vor:

Stromversorgung trennen
Ziehen Sie die Power-Klemme des TAS ab.

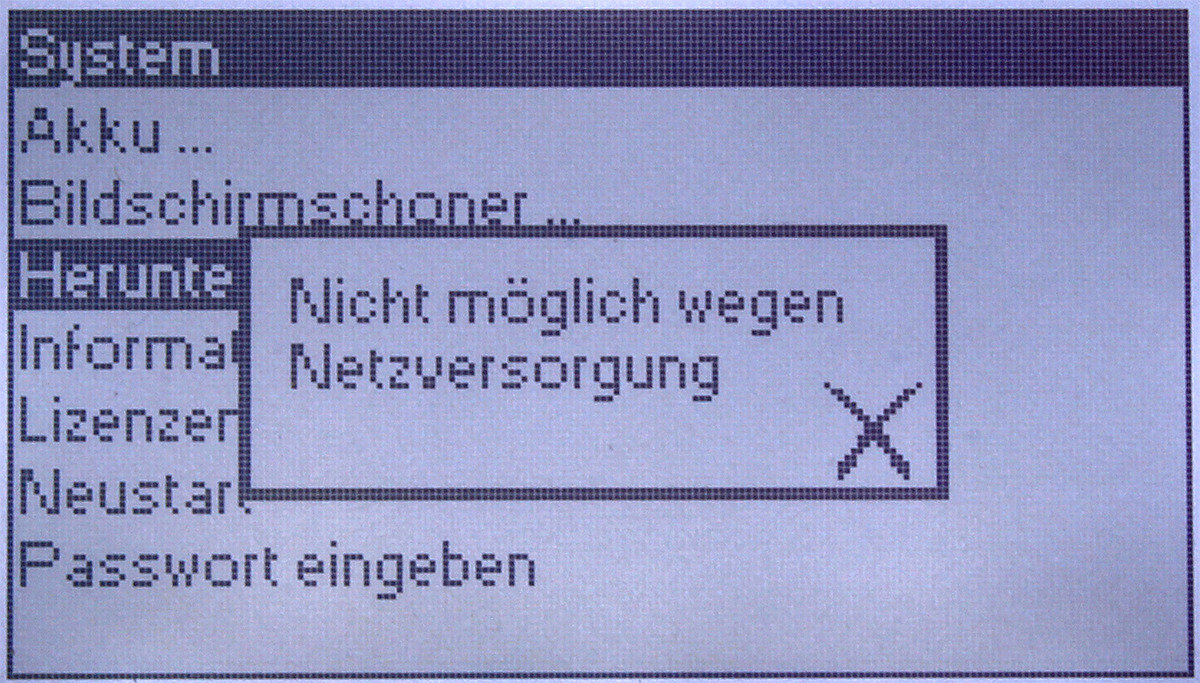

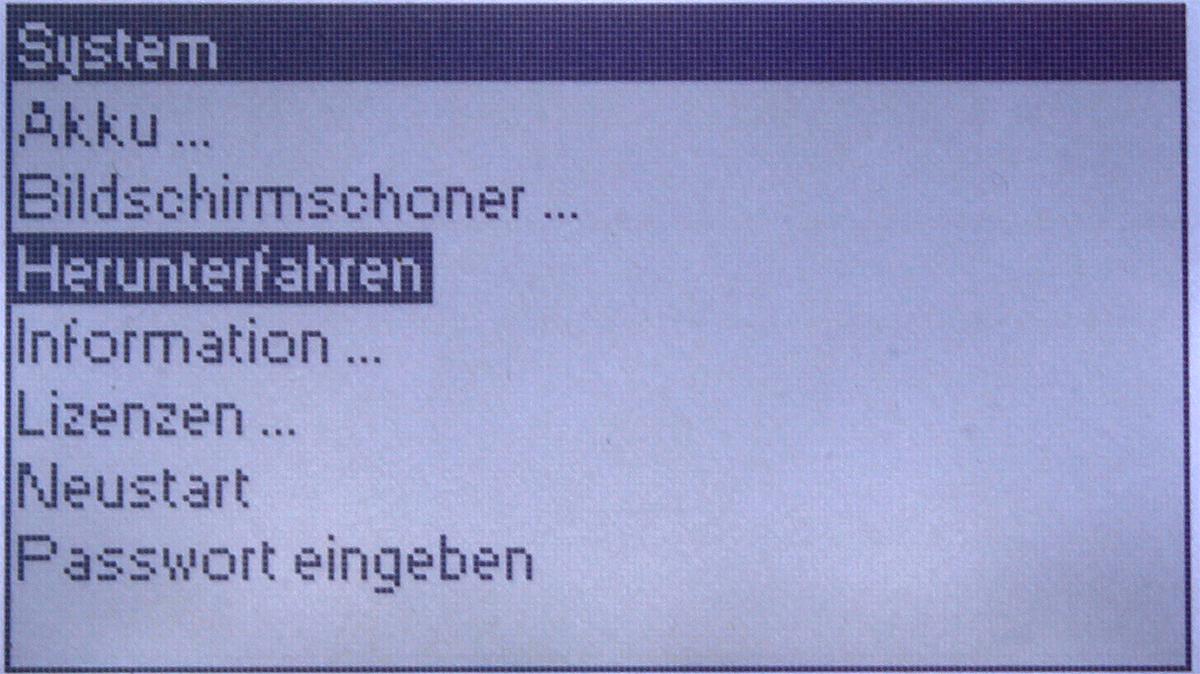

Hauptmenü / Herunterfahren
Gehen Sie ins Hauptmenü (System / Untermenü Herunterfahren) am Gerätedisplay und wählen Sie den Punkt „Herunterfahren“.

TAS wird heruntergefahren
Alle Komponenten des Systems werden schrittweise heruntergefahren. Während des Herunterfahrens wird der Status am Display angezeigt.

TAS schaltet sich aus
Sobald sich das Display ausgeschaltet hat und LEDs erloschen sind, ist das TAS ausgeschaltet.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

TAS neu starten

Möchten Sie das System neu starten, dann gehen Sie bitte folgendermaßen vor:

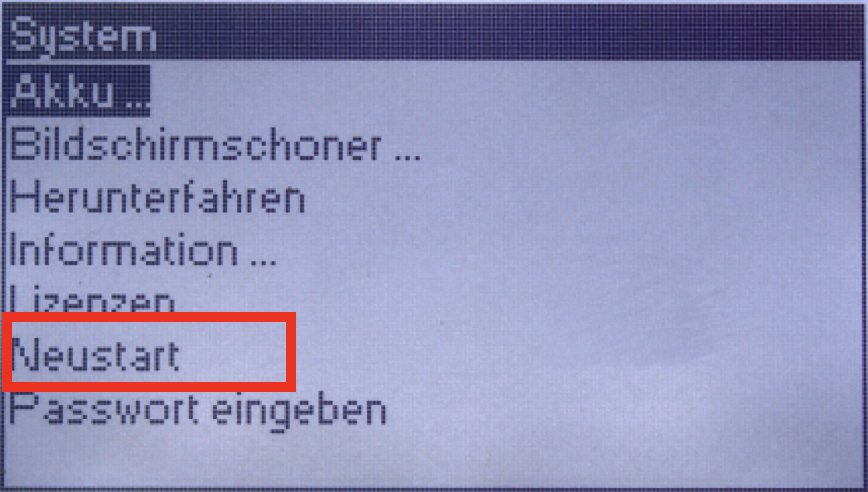

Hauptmenü / Neustart
Gehen Sie ins Hauptmenü (System / Untermenü Neustart) am Gerätedisplay und wählen Sie den Punkt „Neustart“.

TAS wird neu gestartet
Alle Komponenten des Systems werden schrittweise heruntergefahren und danach neu gestartet.

TAS ist neu gestartet
Nach dem Neustart erscheint die Startseite am Display.
