Anzeigen des TAS X40/X31

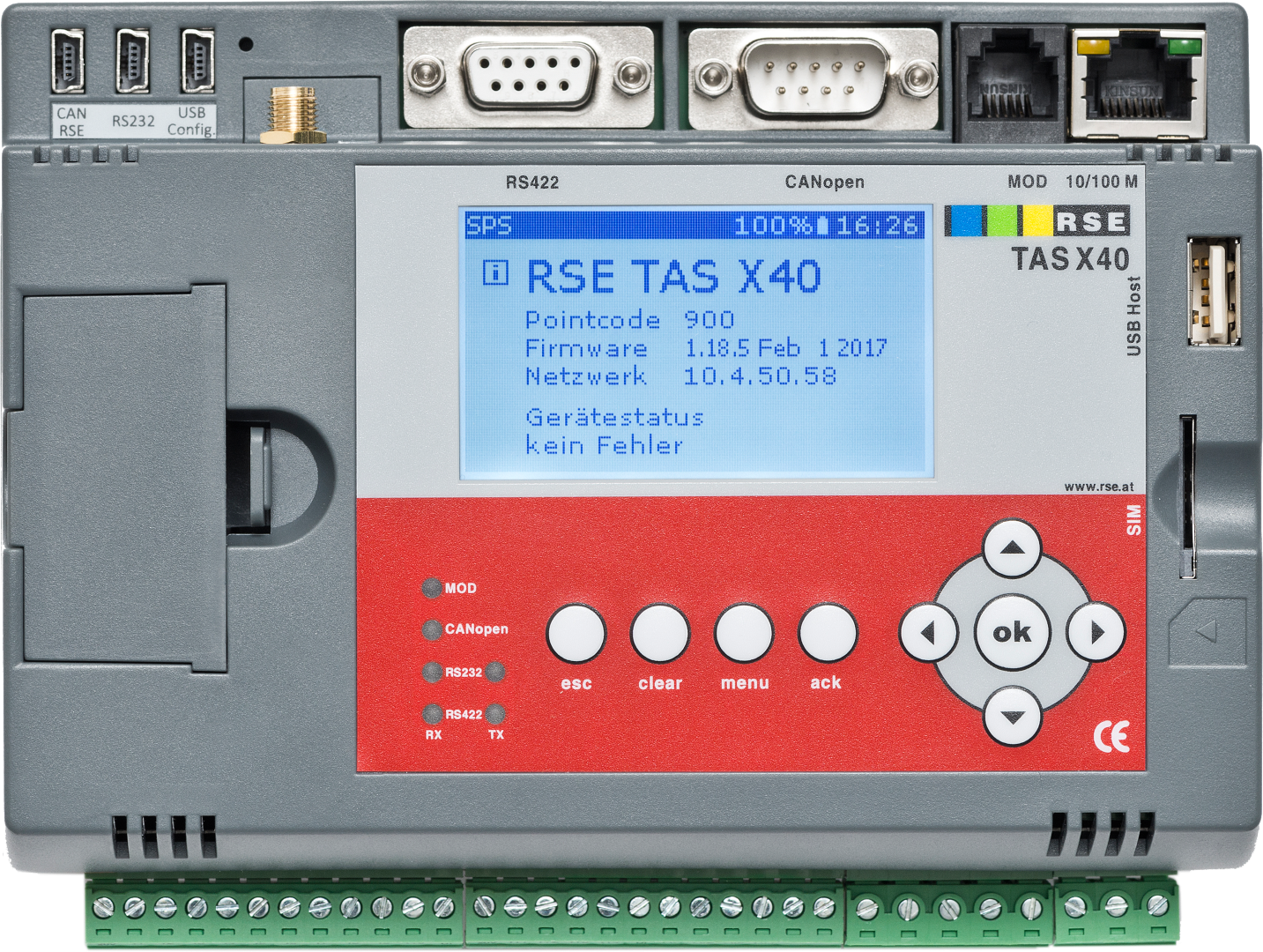

Über das Display sowie die LED-Anzeige ist jederzeit der gesamten Systemstatur des TAS abrufbar. Weiters können über das Display Grundeinstellungen vorgenommen werden.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Aufwärts/Abwärts

Blättern zwischen den einzelnen Status- und Diagnosefenstern.
Auswahl der einzelnen Menüpunkte im Hauptmenü (Taste „menu“)
Editieren von Werten über das Display

Links/Rechts
In einigen Status- bzw. Diagnosefenstern kann durch Drücken der Rechts-Taste in ein weiteres Detailfenster navigiert werden.

Voraussetzung:

Symbol in der rechten unteren Ecke des Displays

Links/Rechts Navigation

OK
Bestätigt die Auswahl bzw. die Eingabe von Werten

Funktionstasten
esc Verlassen des jeweiligen Untermenüs bzw. beenden der Eingabe

clear Löschen der Eingabe

menu Aufruf des Hauptmenüs

ack „acknowledge signal“ … Quittierung

Display - Statusanzeigen

Statuszeile

Die Statuszeile informiert auf einen Blick über den Systemstatus und wichtige Parameter.

Das SPS-Modul ist lizenziert. Details welches SPS-Programm läuft siehe Displayseite „SPS-Modul“.

Eine Kopplung ist aktiv und freigegeben.

Wird angezeigt sobald ein Out of Service (OOS) Alarm im System aktiv ist. Siehe Displayseite “Diagnose – Out of Service”.

Anzeige Status der Datenverbindung wenn keine Anzeige erfolgt, ist das TAS nicht im mobilen Internet.

Anzeige der Feldstärke (nur bei vorhandenem LTE/GSM Modem)

Anzeige des Akku-Ladestands

Aktuelle Uhrzeit des TAS

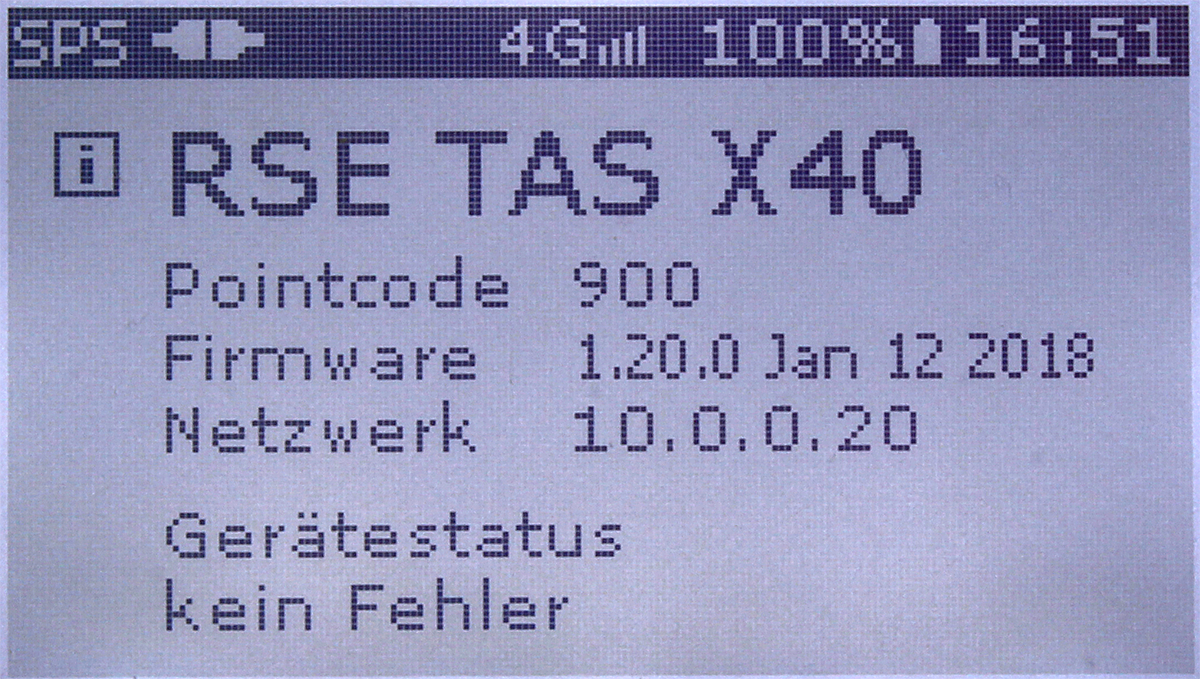

Startseite

Name
Gerätename der über die Konfigurationssoftware vergeben werden kann.

Pointcode
Eindeutige Gerätenummer. Wichtige Einstellung für Fernwirkvernetzungen.

Firmware
Anzeige der TAS-Firmware

Netzwerk
Aktuelle IP-Adresse im LAN. Einstellbar über: Hauptmenü / Kommunikationseinstellungen / Netzwerk

Gerätestatus
Dynamische Anzeige der aktiven Alarme und Systemmeldungen. Sind mehrere Meldungen gleichzeitig aktiv, werden diese abwechselnd angezeigt.

Wichtige Systemmeldungen:

VoIP nicht bereit
VoIP noch nicht ordnungsgemäß registriert.

VoIP OOS
VoIP Fehler

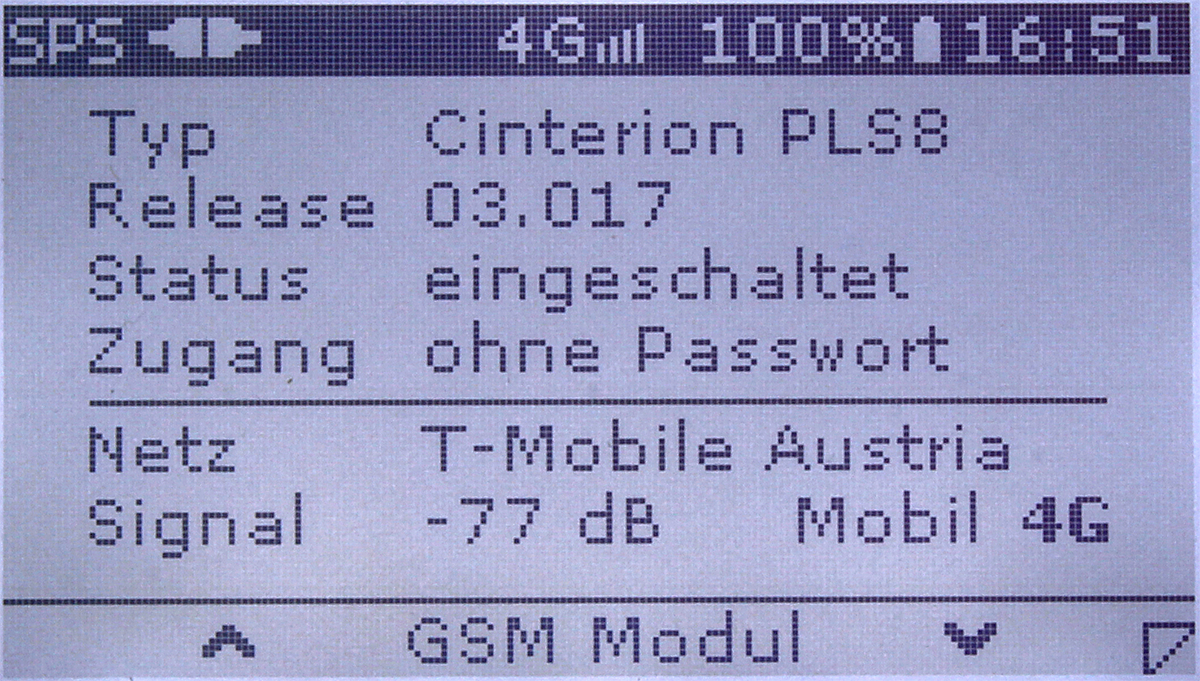

GSM Modul (nur bei LTE/GSM-Modem)

Typ
Internes Mobilfunkmodem

Release
Release des internen Mobilfunkmodems

Status
Systemstatus des Mobilfunkmodems

Wichtige Statusanzeigen:

eingeschaltet
SIM Karte läuft ordnungsgemäß

ausgeschaltet
Mobilfunkmodem wurde händisch ausgeschaltet

einbuchen
Nach dem Einschalten wartet das Mobilfunkmodem auf die Antwort des gewählten Netzbetreibers.

PIN falsch
PIN1 der SIM-Karte stimmt nicht mit dem vorgegebenen PIN-Code im TAS überein.

PUK durchführen
Der PIN-Code wird nicht mehr akzeptiert. PUK-Prozedur auf einem Mobiltelefon durchführen.

Karte einlegen
Keine SIM-Karte eingelegt oder SIM-Karte defekt.

Zugang
Anzeige wie der Zugang zum Modem im TAS-View konfiguriert wurde

Netz
Anzeige des Netzbetreibers in dem das TAS eingebucht ist.

Signal
Feldstärkenanzeige in dBm (Bereich von -113 bis -51dBm)

Mobil
Anzeige des Netzmodus für mobiles Internet

Aufruf des Untermenüs „Mobiles Internet“ durch Drücken der Navigationstaste „rechts“.

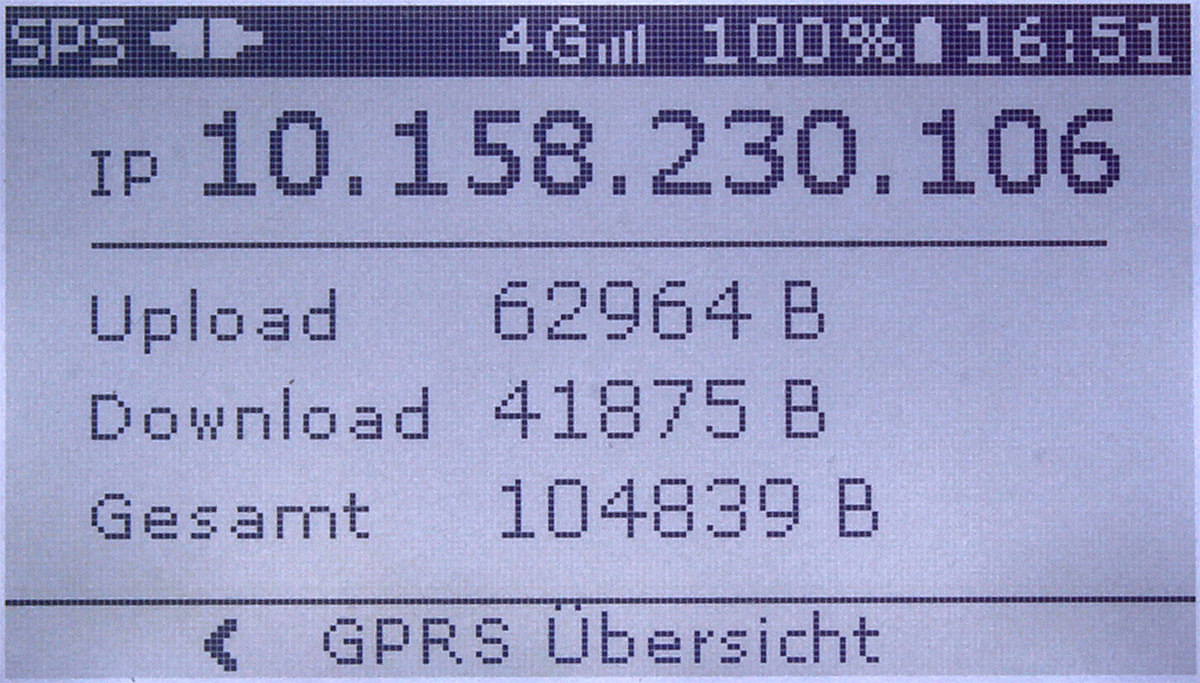

GPRS Übersicht / Mobiles Internet (nur bei LTE/GSM-Modem)

IP
Aktuelle IP Adresse der mobilen Internetverbindung

Upload
Transfervolumen zum Internetprovider in Bytes

Download
Transfervolumen vom Internetprovider in Bytes

Gesamt
Summe von Down- und Uploadzähler.

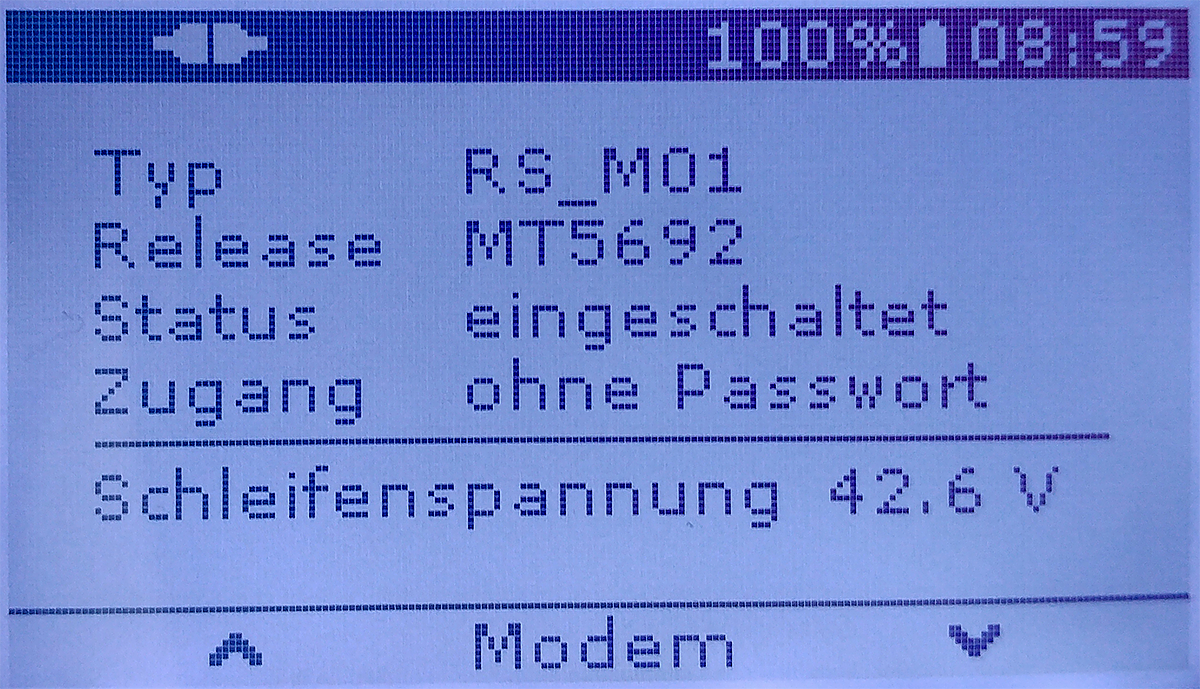

Analoges Modem (nur bei analogem Modem)

Typ
Internes Analogmodem

Release
Release des Analogmodem

Status
Systemstatus des Analogmodem

Zugang
Anzeige wie der Zugang zum Modem im TAS-View konfiguriert wurde

Schleifenspannung
Zeigt den aktuellen Wert der Schleifenspannung die von analogen Anschluss bzw. der Telefonanlage ausgegeben wird.

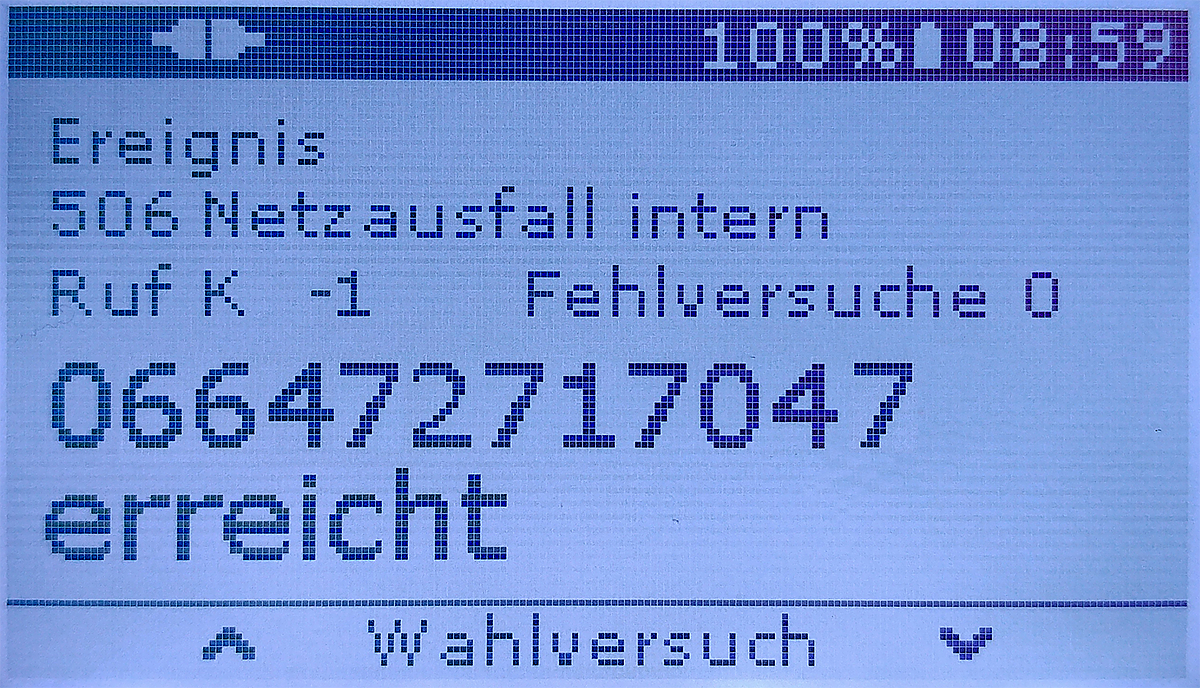

Wahlversuche

Display - 02 - Wahlversuch mit Inhalt V2).png

Ereignis
Anzeige der Alarmlinie die den Wahlversuch ausgelöst hat.

Ruf
Anzeige der Rufabfolge.
K … „Kommt Ruf“
G … „Geht Ruf“

Fehlversuche
Anzahl der Fehlversuche des Wahlvorgangs

Rufnummer
Anzeige der gewählten Rufnummer

Status
Status des angezeigten Wahlversuchs

Wichtige Statusanzeigen:

erreicht
gerufener Teilnehmer wurde erreicht

wählt
Ruf an die angezeigte Rufnummer ist im Aufbau.

verbunden
Ruf wurde erfolgreich aufgebaut

besetzt
gerufener Teilnehmer ist besetzt

kein 77
Teilnehmer hat nicht mit Code 77 quittiert. Die Alarmabfolge wird lt. der Konfiguration weitergeführt.

Fehlversuch
ungültiger Wahlversuch

kein Amt
kein Freizeichen, falsche Amtsholung

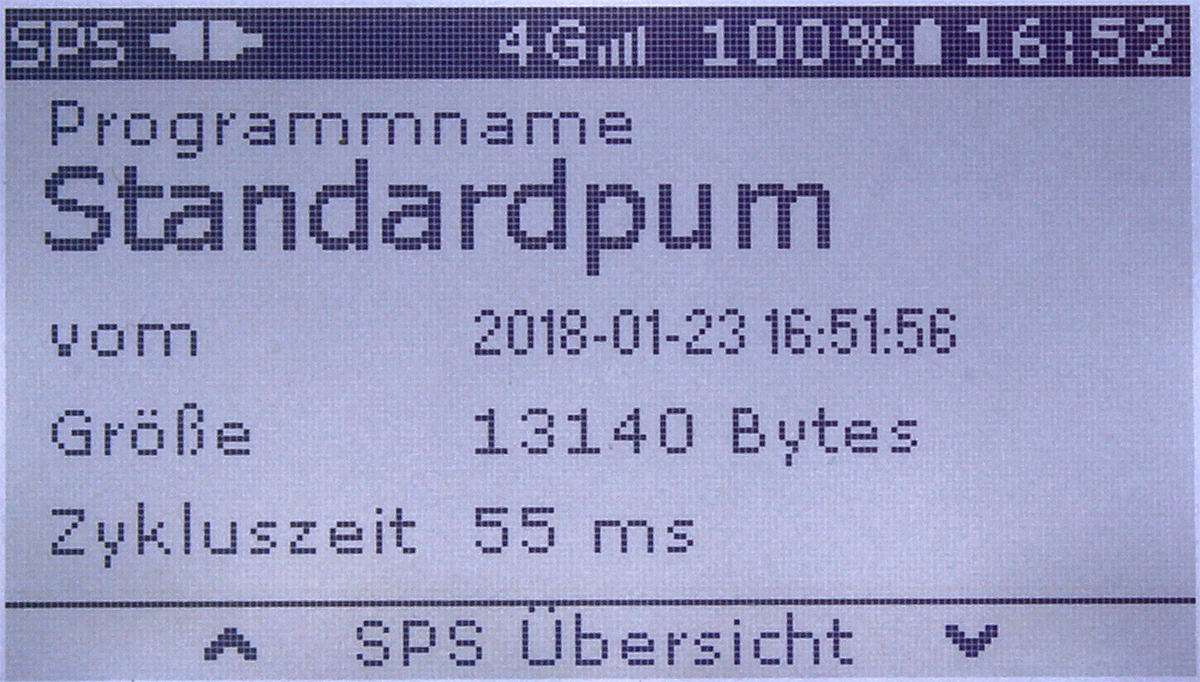

SPS-Modul (nur bei lizenziertem SPS-Modul)

Programmname
Anzeige des SPS-Programmnamens

vom
Speicherdatum des SPS-Programms

Größe
Größe des SPS-Programms

Zykluszeit
Ausführungszeit

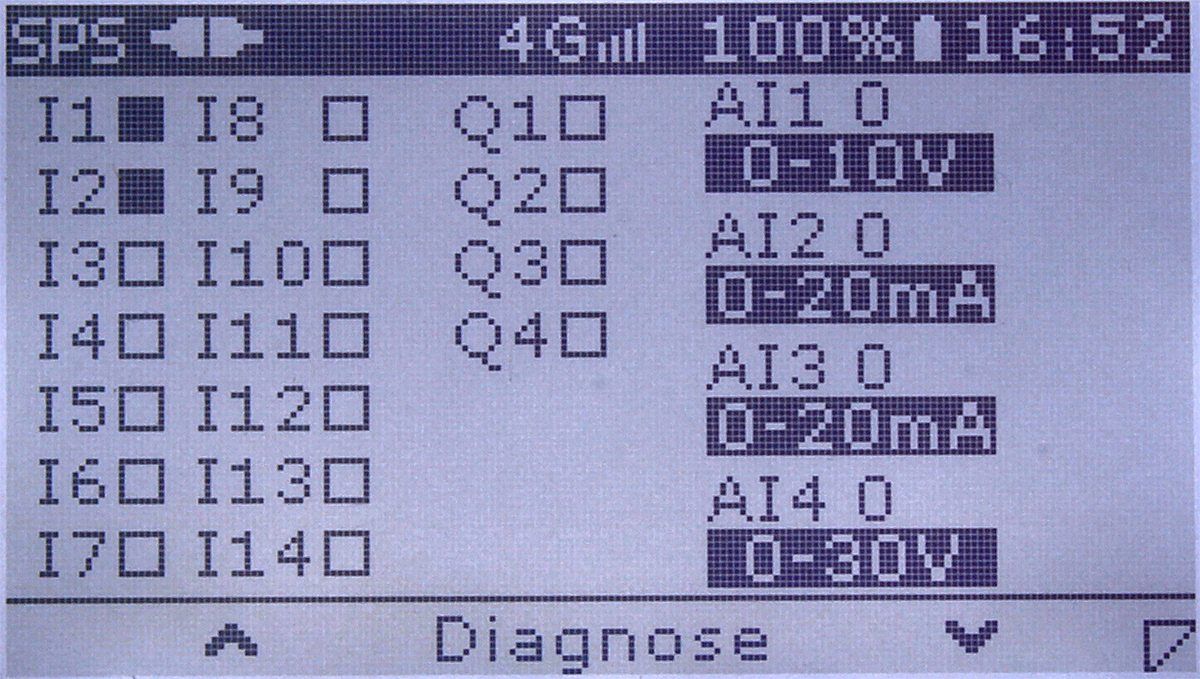

Diagnose

Eingänge I:
Statusanzeige der 6 physikalischen Eingänge

Linie in Ruhe

Linie aktiv

Anzugverzögerung

Abfallverzögerung

Ausgänge Q:
Statusanzeige der physikalischen Relaisausgänge

Linie in Ruhe

Linie aktiv

Analogeingänge AI:
Statusanzeige der Analogwerte.
Anzeige der aktuellen Werte sowie der konfigurierten Messungstype des jeweiligen Analogeingangs

Aufruf der weiteren Diagnosefenster durch Drücken der Navigationstaste „rechts“.

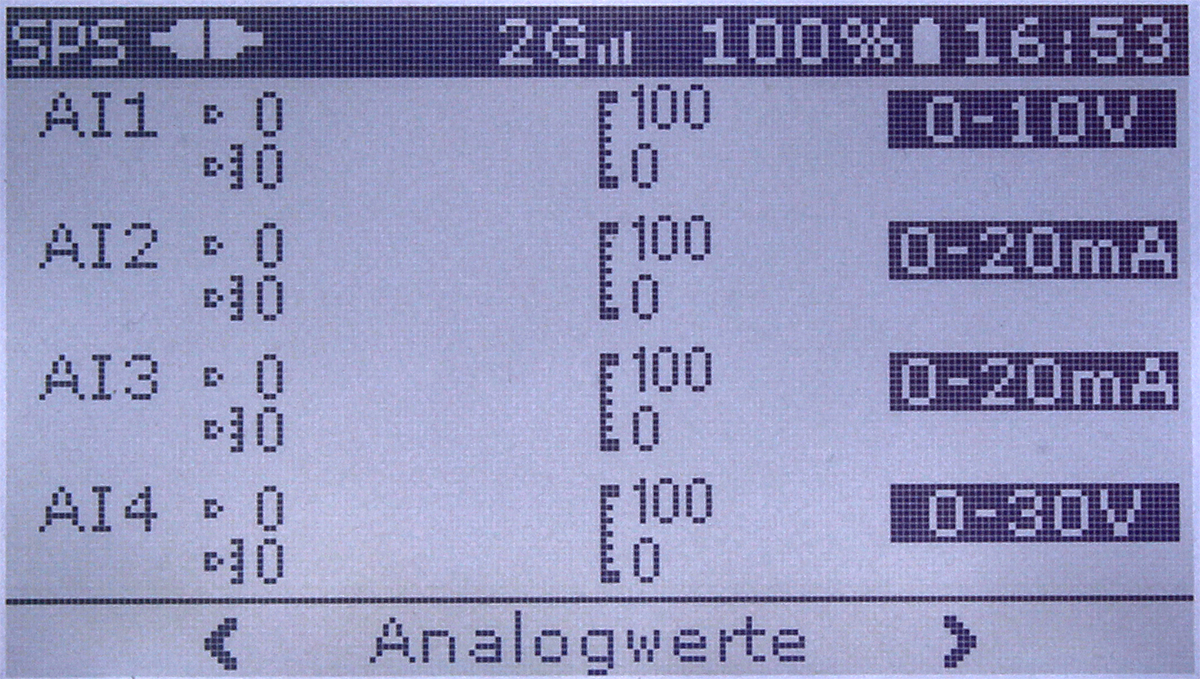

Diagnose - Analogwerte

Detailanzeigen zu den jeweiligen Analogeingängen

unskalierter Wert des Analogeingangs

skalierter Wert des Analogeingangs

konfigurierter Skalenanfang und Skalenende

konfigurierte Messungstype des Analogeingangs

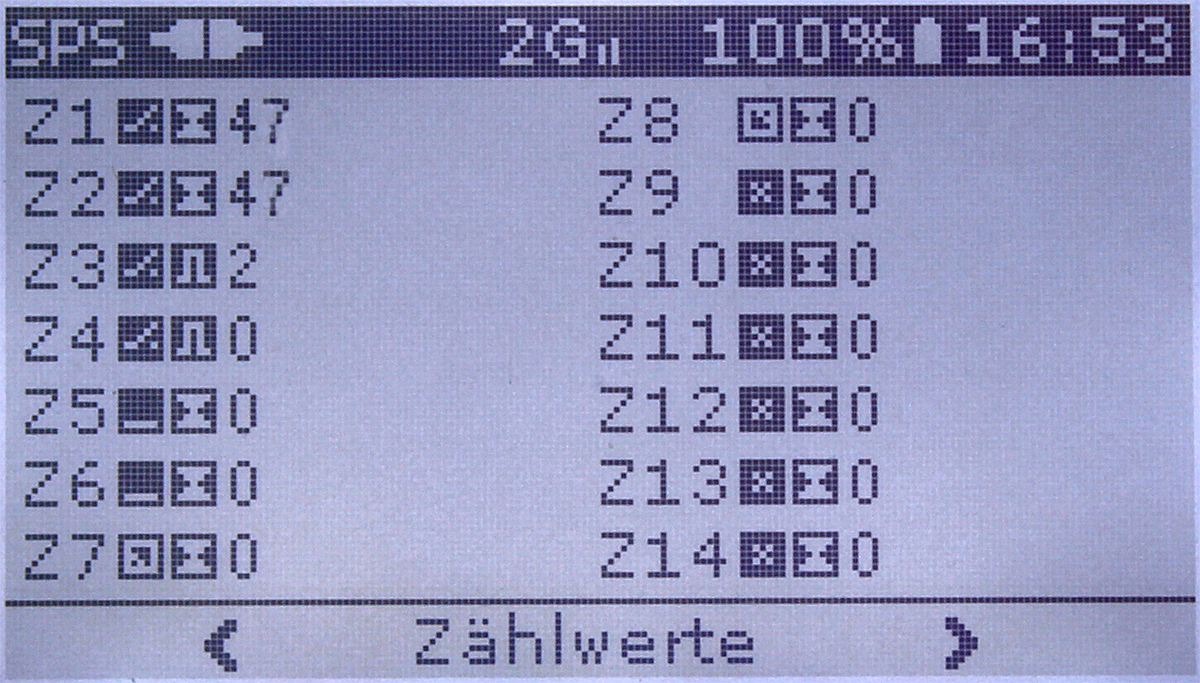

Diagnose - Zählwerte

Detailanzeigen des jeweiligen Zählereingangs.

Alarmlinie ist nicht als Zählwert konfiguriert.

Alarmlinie ist als Zählwert konfiguriert.

Der Zählwert wird über die Schnittstelle zugebracht.

gesendete SMS

empfangene SMS

Zählart: Zeit (sec)
Gezählt wird die Zeit (sec) in der der zugewiesene digitale Eingang aktiv ist.

Zählart: Impuls (>100ms)
Gezählt wird die Anzahl der Impulse (>100ms) die über den zugewiesene digitale Eingang erfasst werden.

Wert
aktueller Zählwert

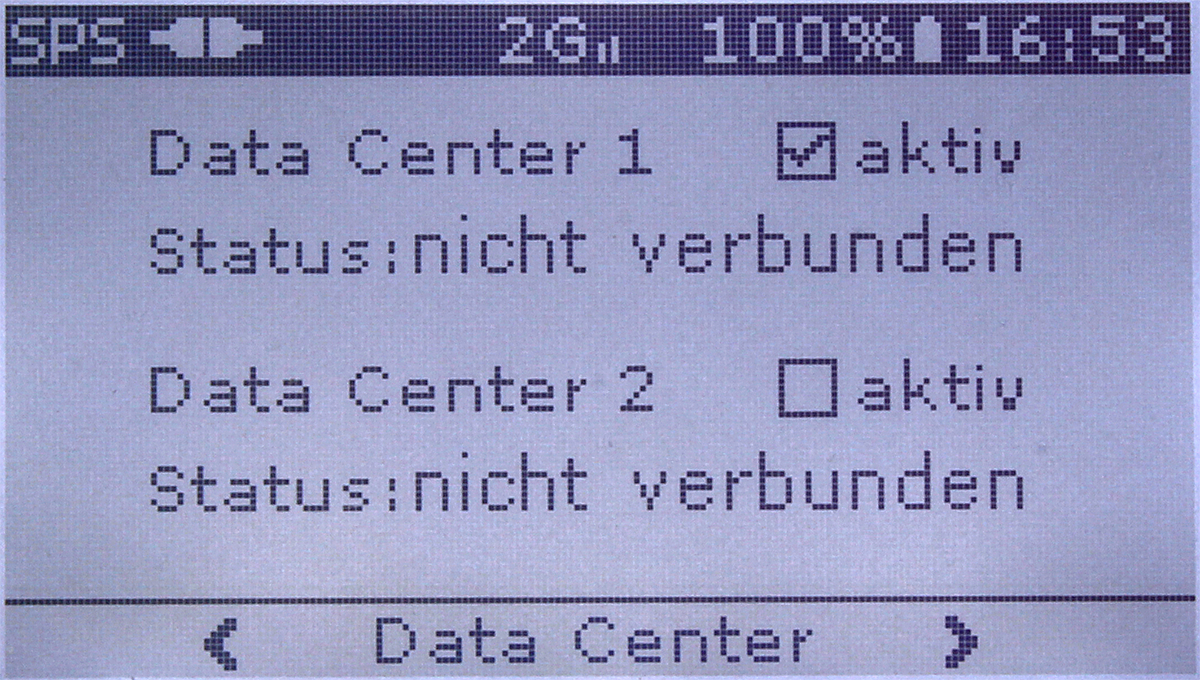

Data Center

Data Center 1 / 2
Zeigt ob die Verbindung zum jeweiligen Data Center aktiv ist.

Status
Zeigt ob die Verbindung zum jeweiligen Data Center aufgebaut und in Ordnung ist.

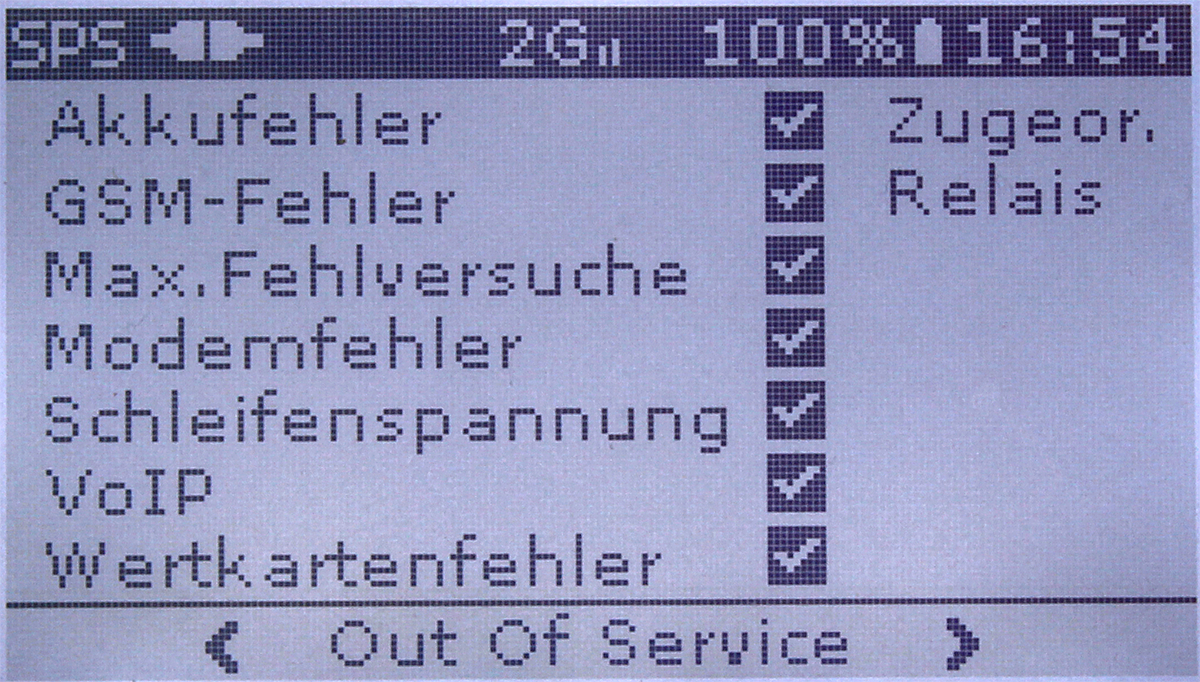

Out Of Service

Anzeige aller „Out Of Service (OOS)“ Bedingungen des TAS. Ist einer der aufgelisteten Fehler aktiv, wird das OOS aktiv. Ein aktives OOS wird im Display mit „!“ angezeigt. Weiters kann bei aktiven OOS ein Relaisausgang geschaltet werden.

in Ordnung, kein Fehler

Fehler

kein Relaisausgang zugewiesen

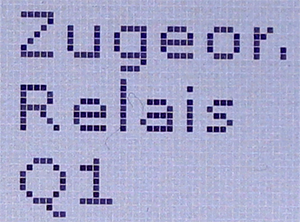

Anzeige des zugeordneten Relaisausgang.
Der Relaisausgang wird bei Auftreten des OOS aktiv.

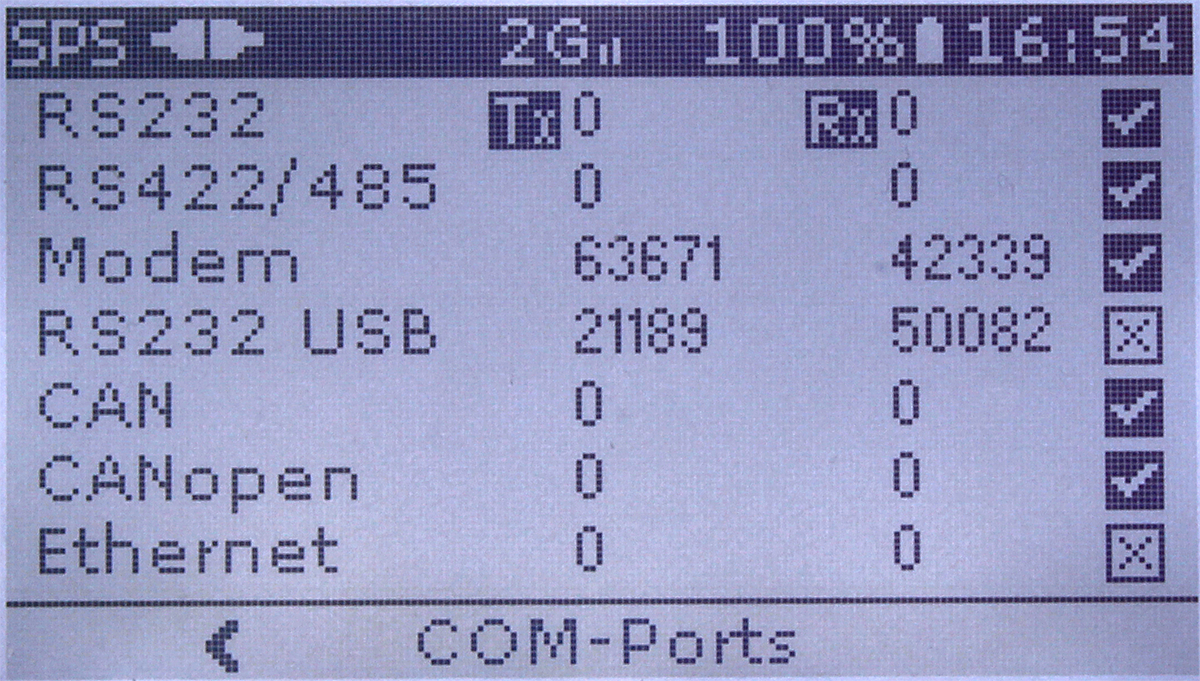

COM-Ports (Schnittstellen)

Auflistung der TAS Schnittstellen

Anzahl gesendete Datenpakete

Anzahl erhaltene Datenpakete

Schnittstelle in Ordnung

Schnittstelle online

Schnittstelle gestört

Schnittstelle offline

Schnittstelle Warnung

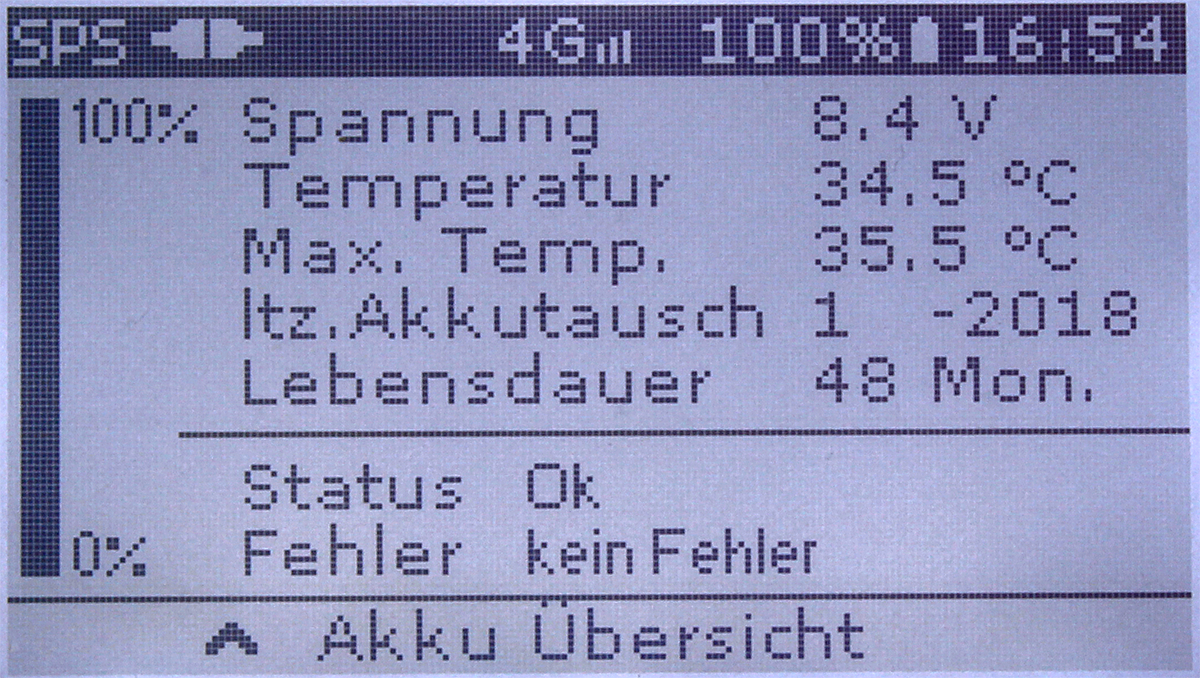

Akku

Spannung
Aktuelle Akkuspannung

Temperatur
Aktuelle Akkutemperatur

Max. Temp.
Maximal erreichte Akkutemperatur.

ltz. Akkutausch
Monat – Jahr des letzen Akkutauschs

Lebensdauer
Lebensdauer des Akkus.
Nach dieser Zeit muss der Akku gewechselt werden, um die Notstromversorgung des TAS gewährleisten zu können.
Wenn der interne Akkutest feststellt, dass die Kapazität des Akkus auf <50% gefallen ist, kann der Akkualarm bereits früher auftreten. Der Einfluss auf die Kapazität erfolgt vor allem durch die Nutzung sowie durch eine erhöhte Umgebungstemperatur (>40°C).

Status
OK
wird geladen

Fehler
kein Fehler
Spannung zu niedrig
Akku nicht eingelegt

Display - Hauptmenü

Aufrufen des Hauptmenüs mit der Taste „menu“. Die Navigation erfolgt mit der Aufwärts-/Abwärts-Taste.

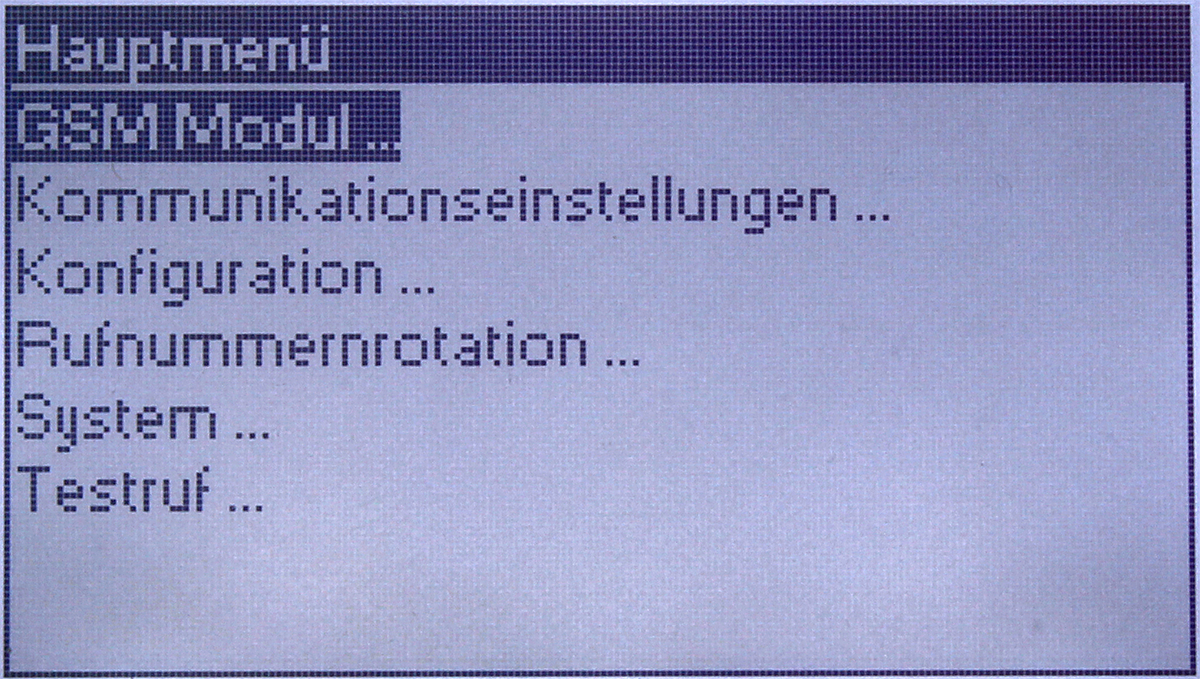

Hauptmenü

Über das Hauptmenü können wichtige Einstellungen aufgerufen werden.

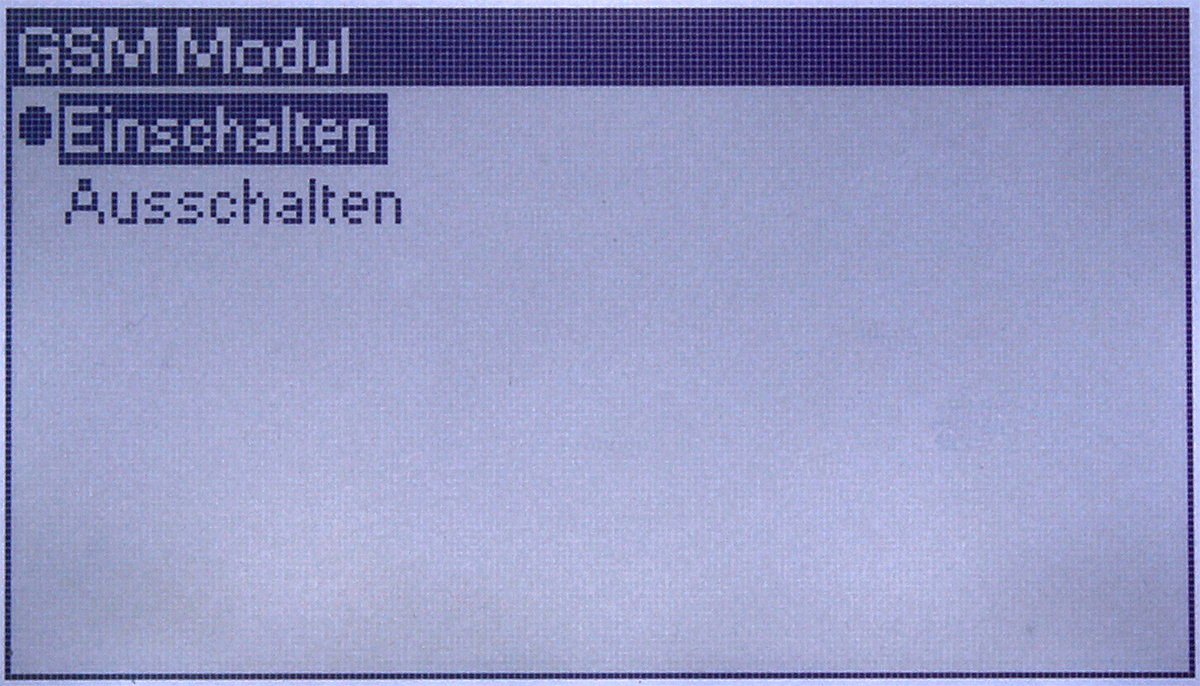

Untermenü – GSM-Modul

Mit den Pfeiltasten kann die gewünschte Aktion gewählt und durch drücken auf „OK“ ausgeführt werden.

Vor dem aktuellen Status des GSM-Moduls erscheint das Symbol.

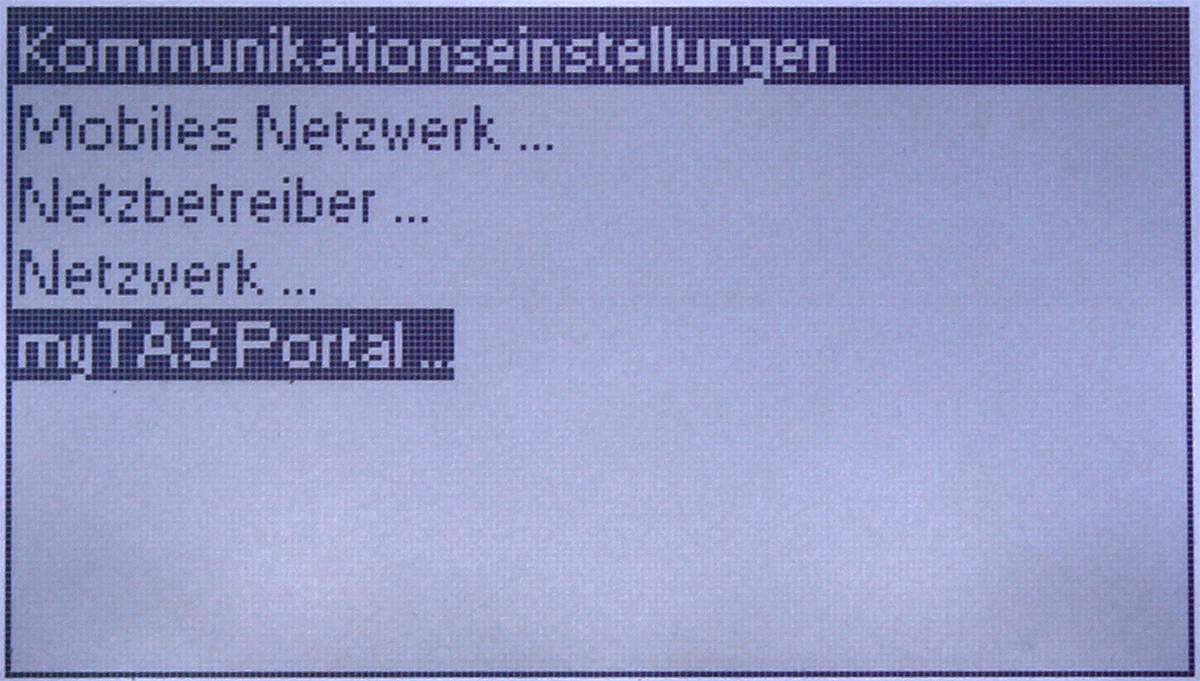

Untermenü - Kommunikationseinstellungen

Display HM - 02 - Kommunikationseinstellungen (V2).png

In den Konfigurationseinstellungen können wichtige Mobilfunkeinstellungen sowie Netzwerkeinstellungen gemacht werden. Alle Einstellungen sind auch komfortabel über die Konfigurationssoftware
TAS-View konfigurierbar.

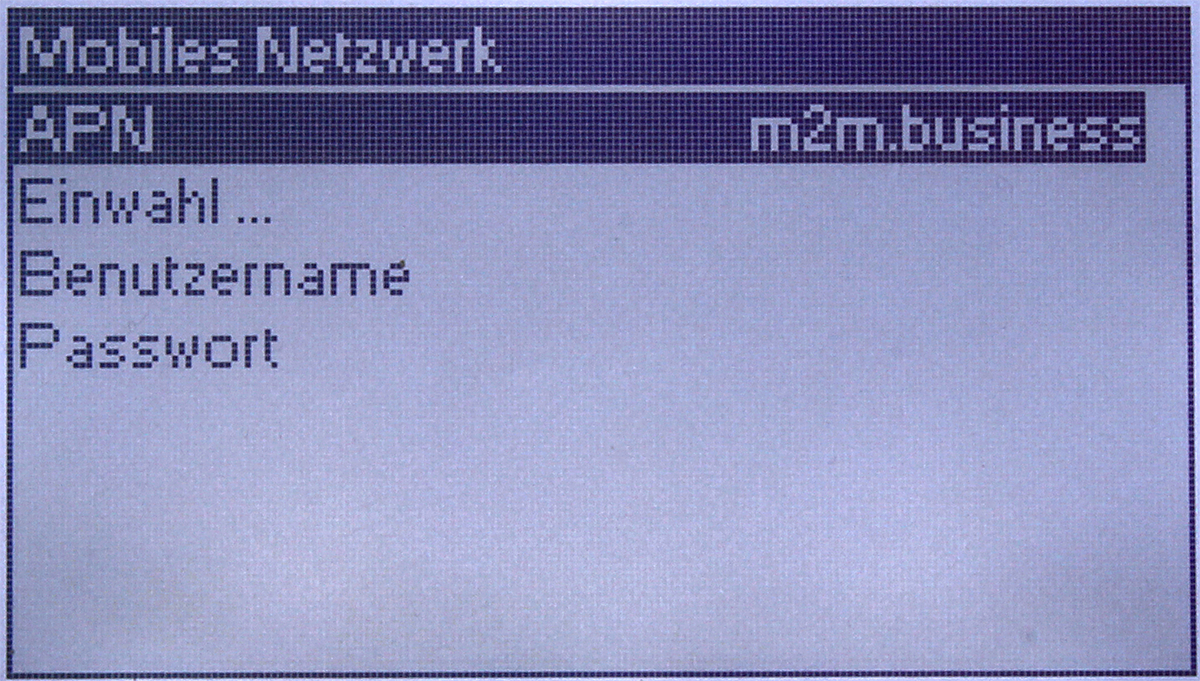

Mobiles Netzwerk

Einstellungen für die mobile Internetverbindung

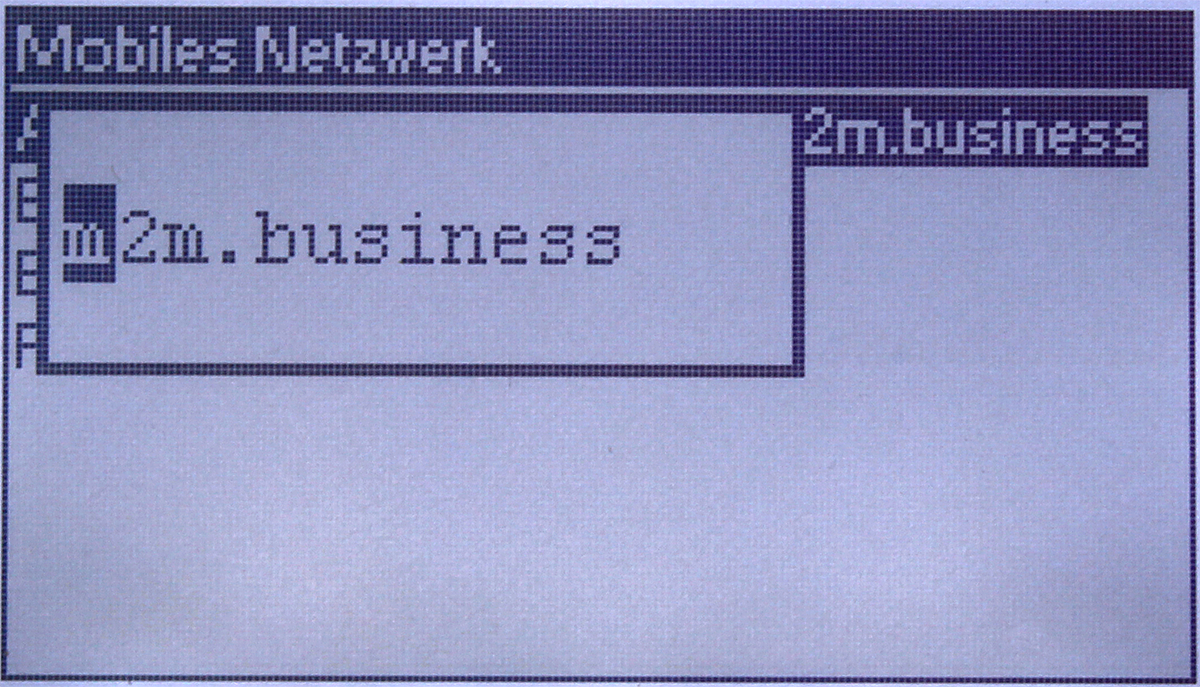

APN

Display HM - 02-1-1 - Mobiles Netzwerk APN (V2).png

Die APN Einstellungen lassen sich durch Drücken der „ok“-Taste editieren.

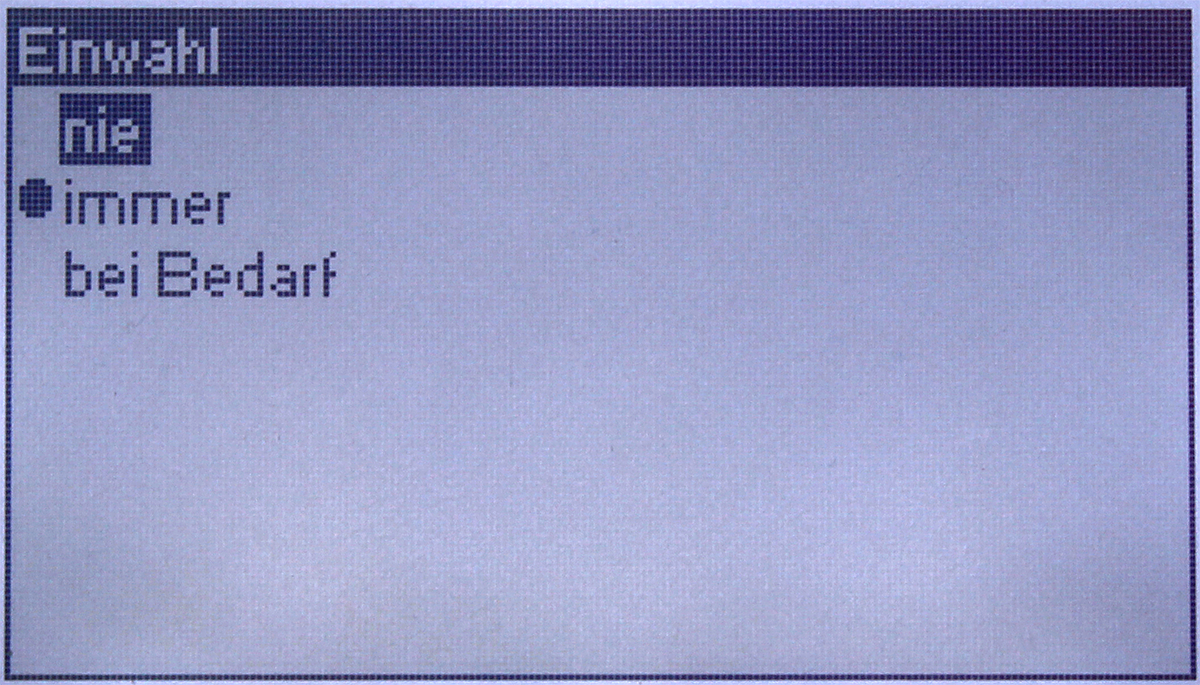

Einwahl

Wenn das TAS eine mobile Internetverbindung aufbauen soll stellen Sie den Parameter Einwahl von „nie“ auf „immer“.

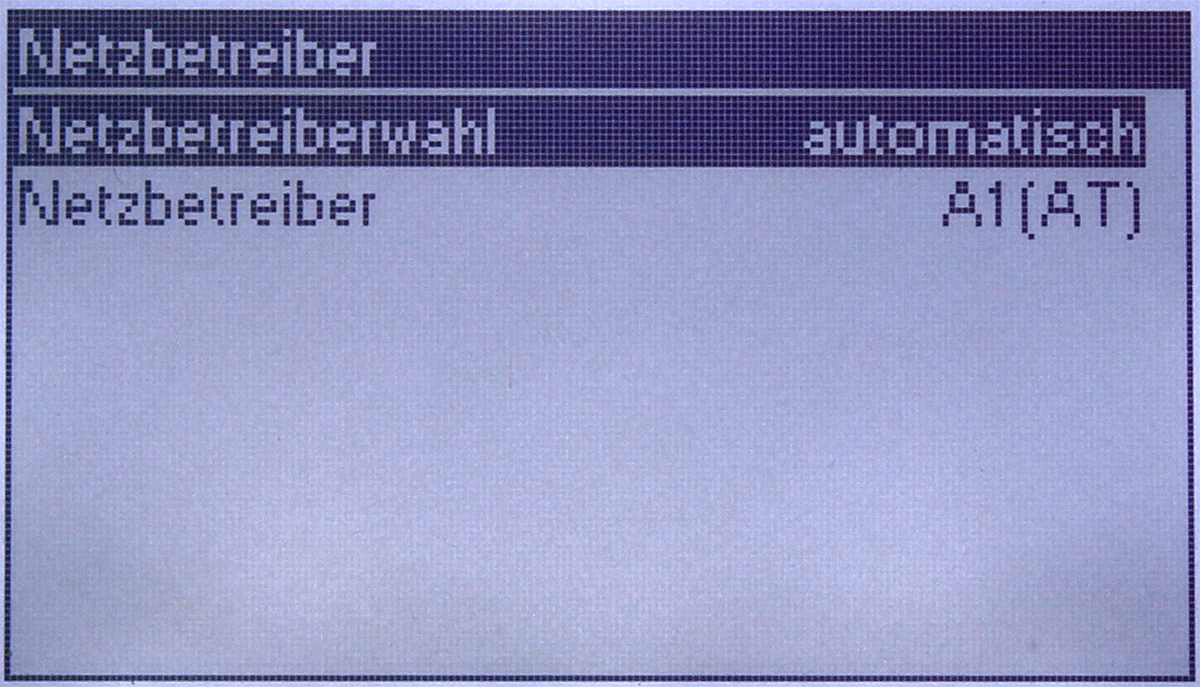

Netzbetreiber

Netzbetreiberwahl
Die Netzbetreiberwahl kann durch Drücken der „ok“-Taste editiert werden und zwischen automatisch und manuell eingestellt werden.

Netzbetreiber (gilt für manuelle Einstellung)
Definieren Sie hier den gewünschten Netzbetrieber bei manueller Netzbetreiberwahl.

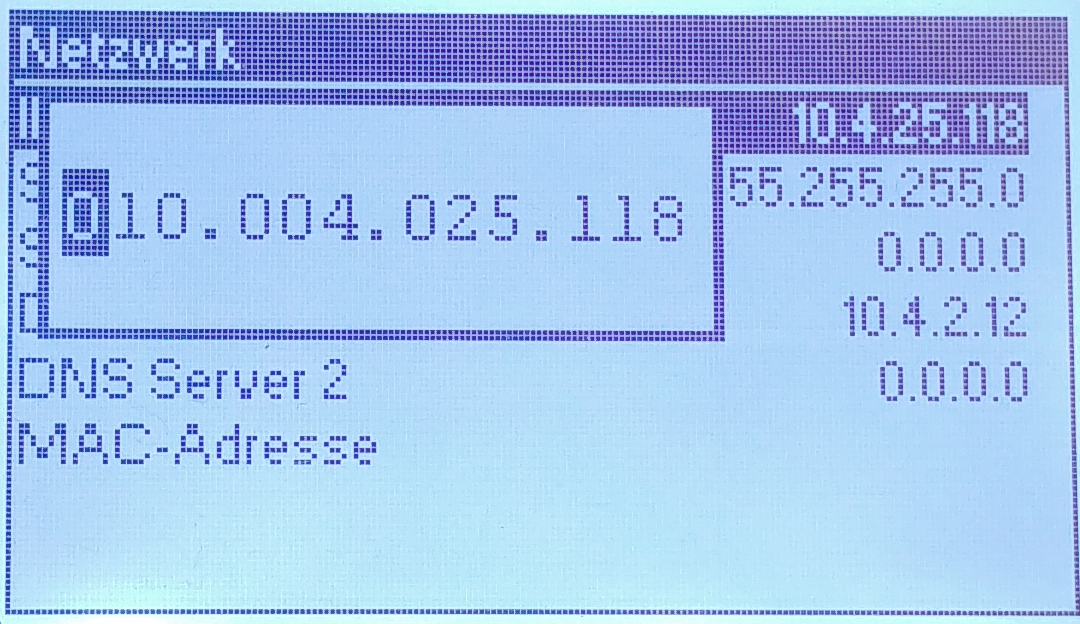

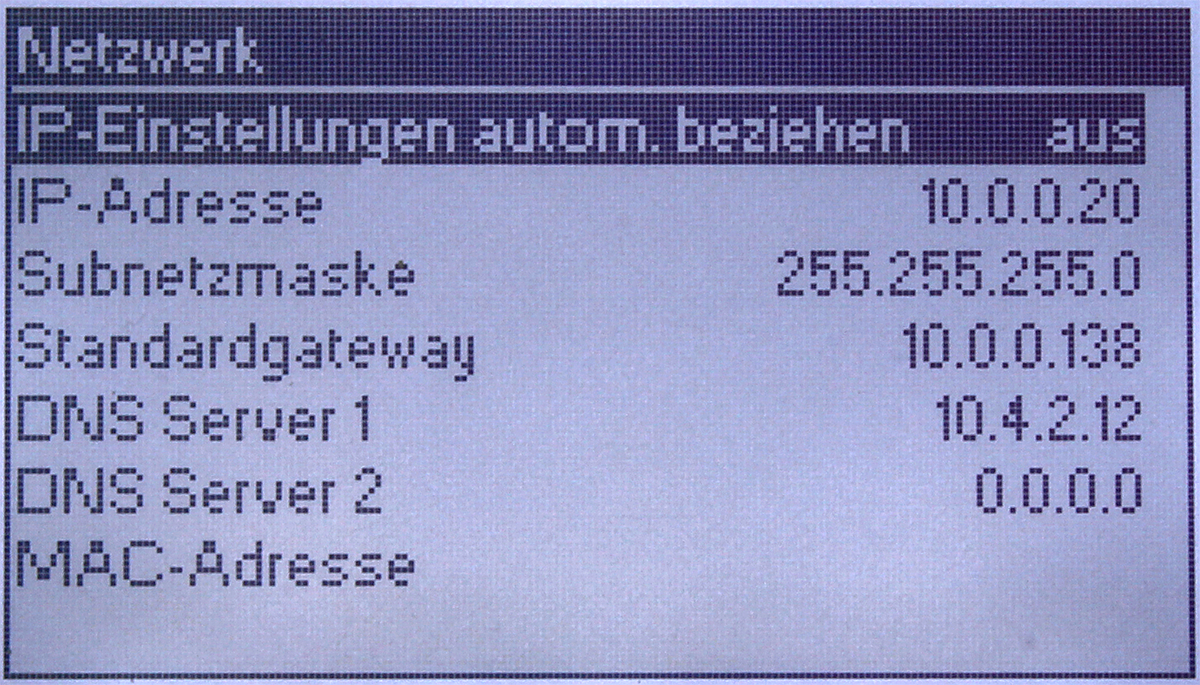

Netzwerk

In diesem Untermenü können die LAN-Netzwerkeinstellungen konfiguriert werden. Durch Klick auf „ok“ bei der gewählten Auswahl erscheint ein Konfigurationsfenster in dem die Eingaben mit den „Pfeiltasten“ getätigt werden können.

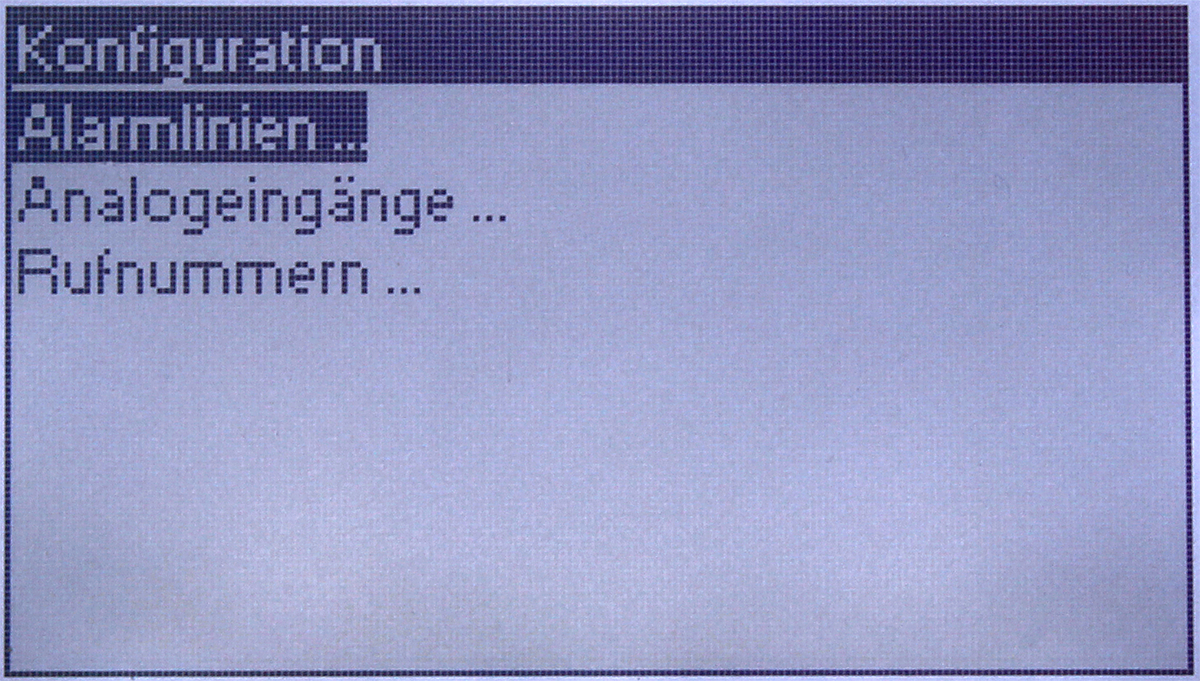

Konfiguration

In diesem Untermenü werden die konfigurierten Daten des TAS in einer kurzen Zusammenfassung angezeigt.

Die Erstkonfiguration der Daten muss über die Konfigurationssoftware TAS-View erfolgen.

Durch Klick auf „ok“ bei der gewählten Zeile erscheint zum jeweiligen Menüpunkt eine Übersicht zur Konfiguration. Über den jeweiligen Index können die einzelnen Alarmlinien/Analogwerte/Rufnummern durchgeblättert werden.

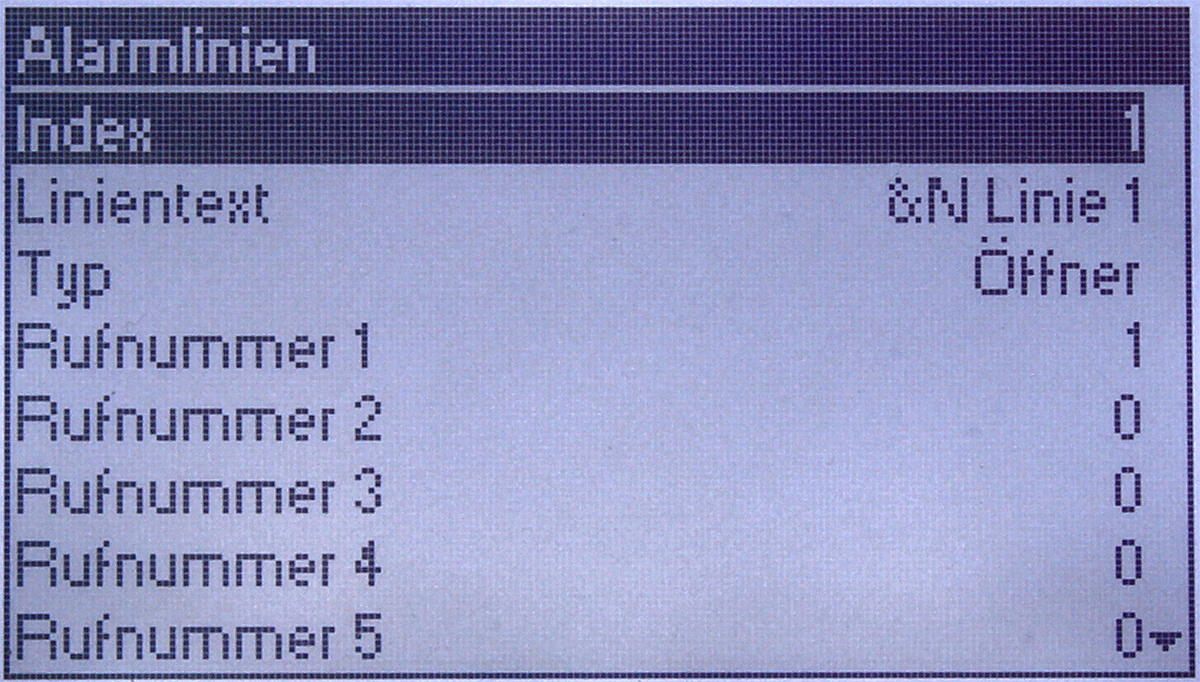

Display HM - 04-1 - Alarmlinien (V2).png

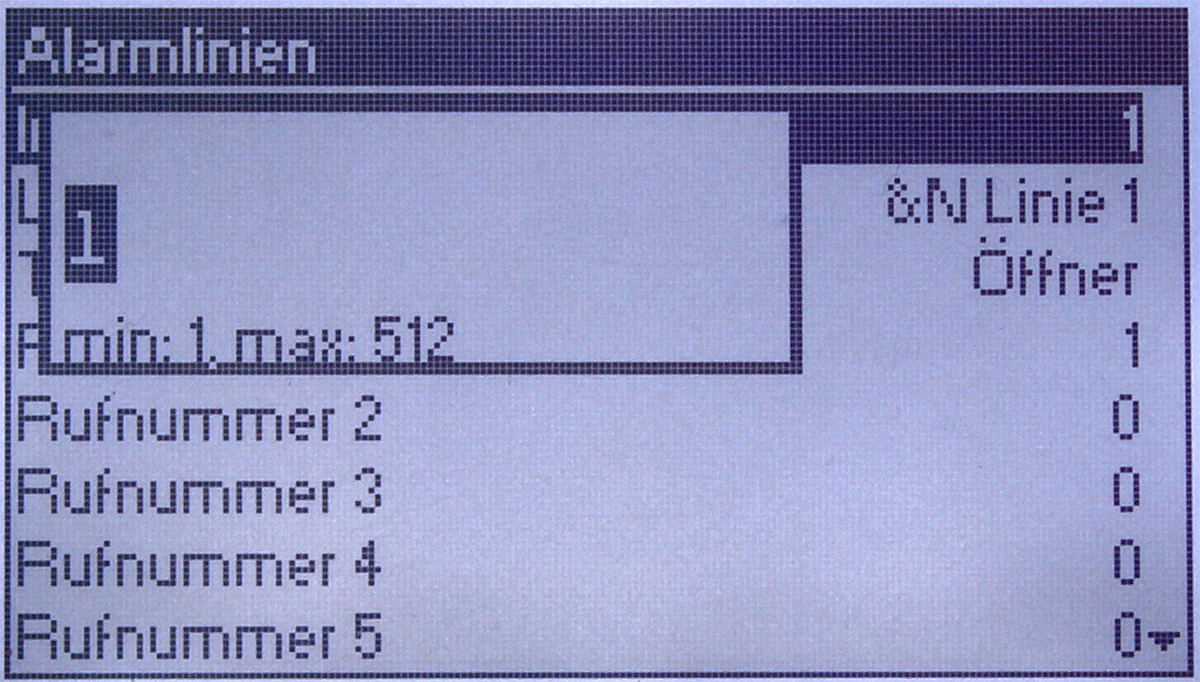

Display HM - 04-2 - Alarmlinien Linienauswahl (V2).png

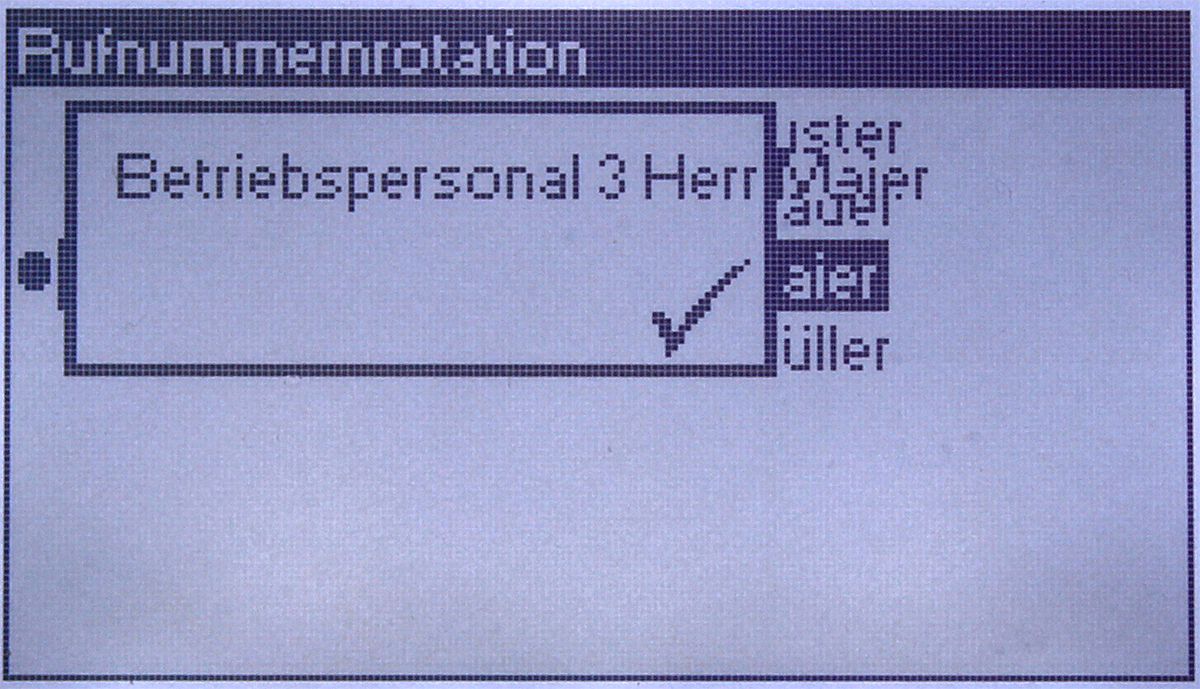

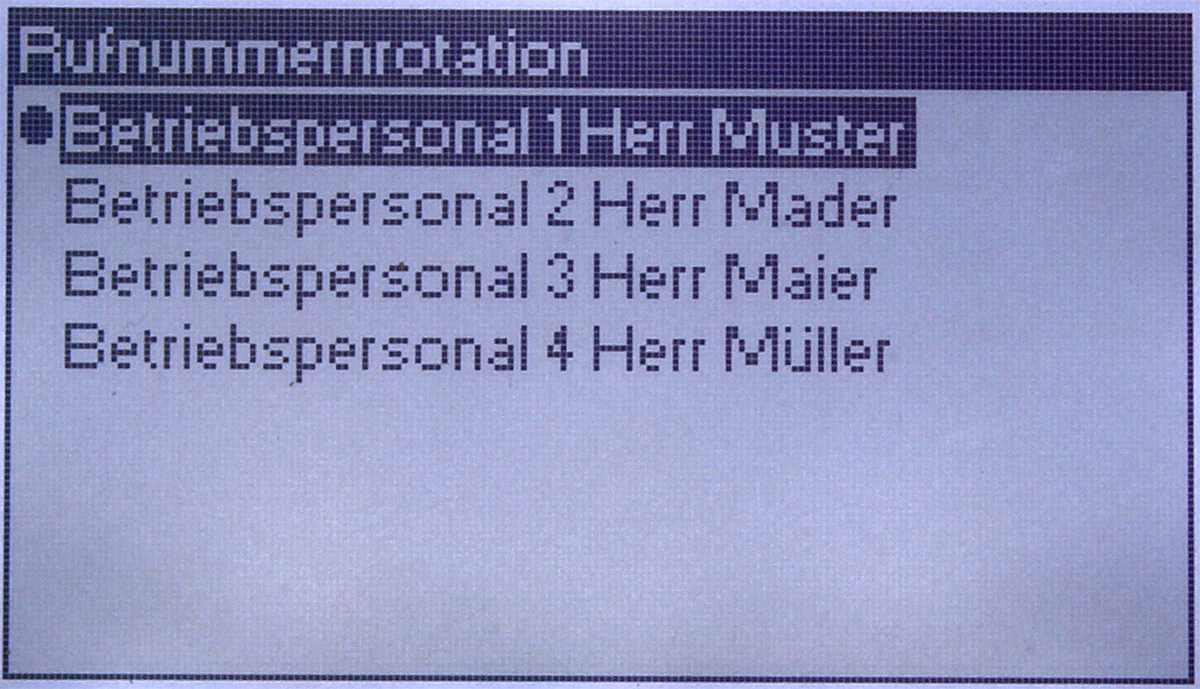

Rufnummernrotation

Mit der Rufnummernrotation über das Display ist es möglich die Rufabfolge zwischen den ersten 4 Rufnummern je nach Dienst zu verschieben. Wurde im Rufnummernfenster im Feld „Namenskennung“ ein Name eingetragen, steht dieser zur Rotation im Display zur Verfügung. Fehlt die Eintragung in der Namenskennung wird die Rufnummer des Teilnehmers angezeigt. Die Reihenfolge der zu rufenden Teilnehmer kann durch Auswahl der erstzurufenden Rufnummer/Namen gewählt werden. Die gewählte Zeile wird dunkel hinterlegt und durch Drücken der Taste „ok“ wird der Teilnehmer ausgewählt.

Der erste Teilnehmer ist jene Rufnummer mit dem Symbol davor.

Display HM - 05-1 - Rufnummernrotation Auswahl (V2).png

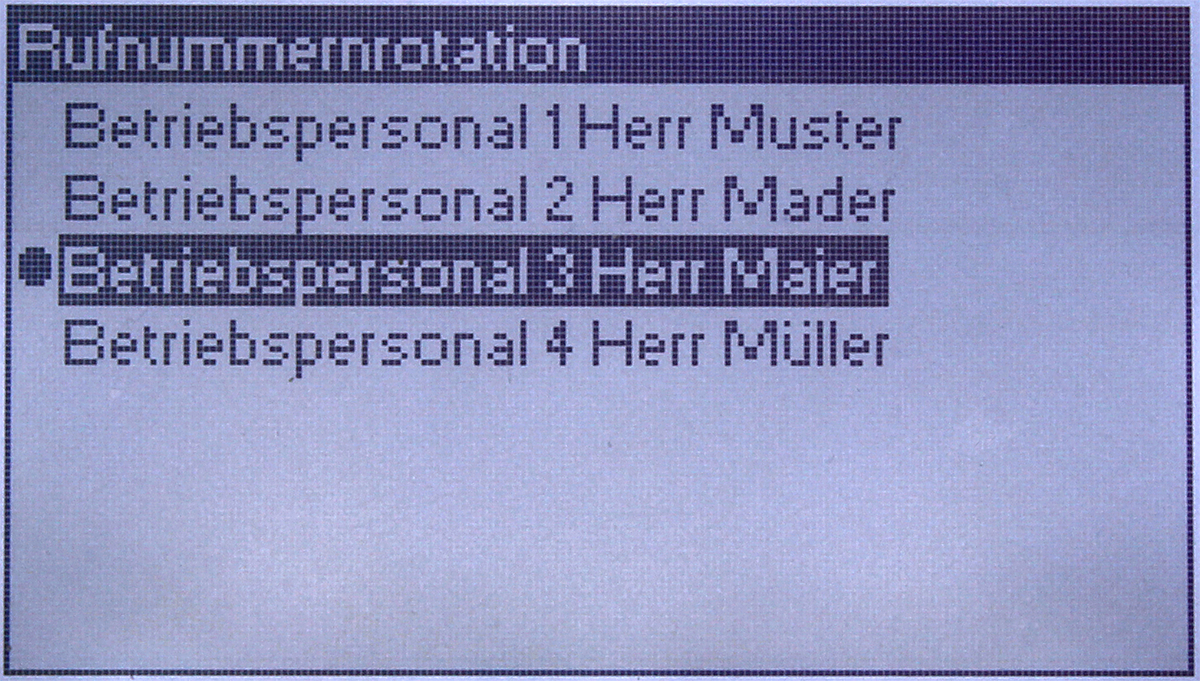

Display HM - 05-2 - Rufnummernrotation Bestätigung (V2).png

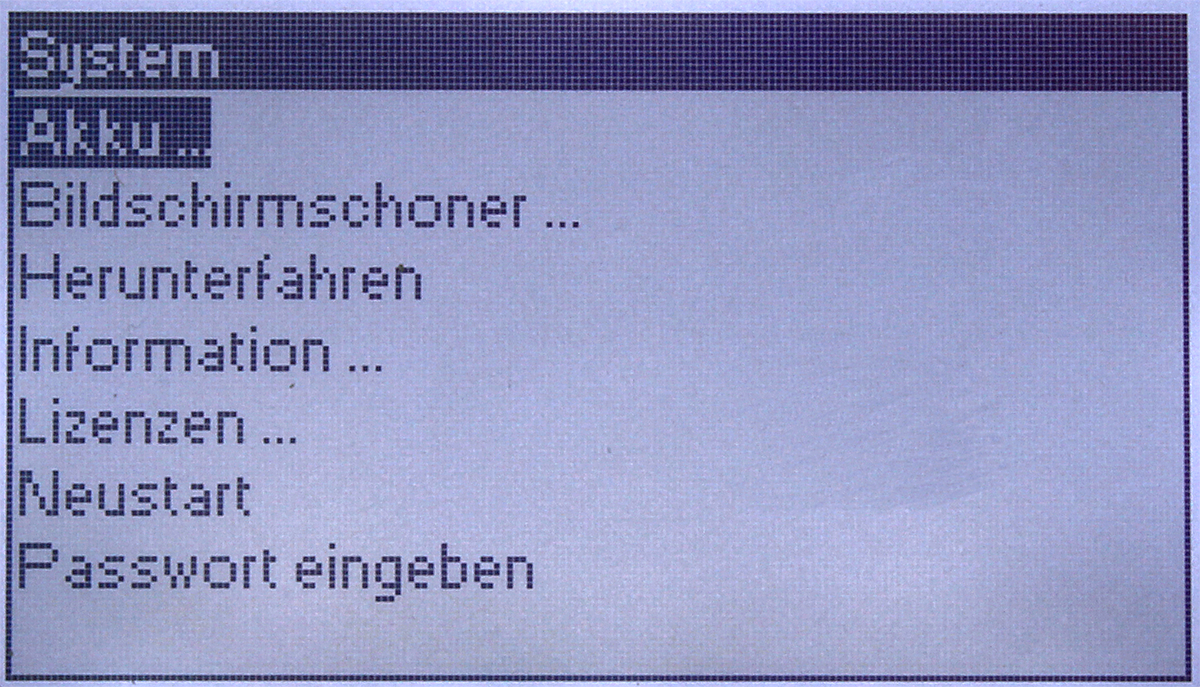

System

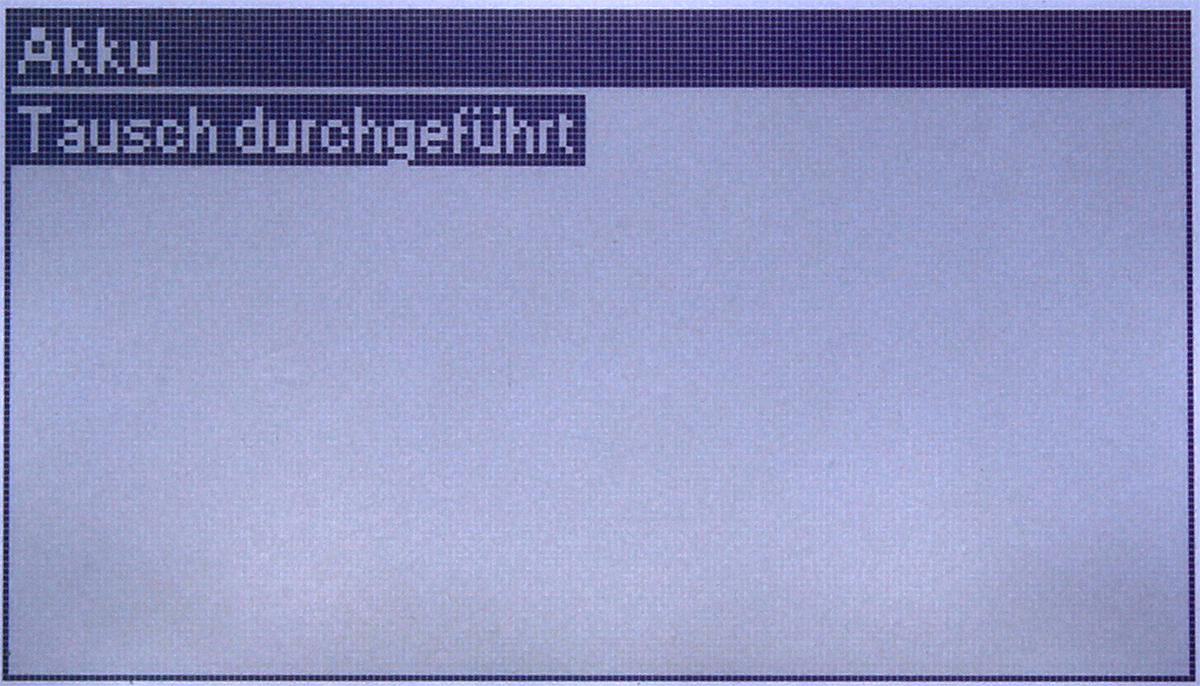

Akku
Nachdem der Akku getauscht wurde, muss der Tausch noch über das Menü bestätigt werden.

Tausch durchführen

Display HM - 06-1 - Akku Tausch (V2).png

Rücksetzen des Datums des letzten Akkutauschs.

Bildschirmschoner
Normalmodus
Nach einer gewissen Zeit wird die Hintergrundbeleuchtung des Displays auf halbe Stärke umgeschaltet.

Herunterfahren
Wenn das TAS von der Stromversorgung getrennt ist und somit im Notstrombetrieb läuft, kann es über diesen Menüpunkt heruntergefahren werden. Das TAS startet von selbst, sobald die Stromversorgung wieder angeschlossen wird.

Information
Datum & Uhrzeit
Anzeige von Uhrzeit und Datum

Firmware
Anzeige der aktuellen TAS Firmwareversion bzw. des Releasedatums.

Lizenzen
Zeigt die lizenzierten Softwarefunktionen des TAS.

Neustart
Das TAS startet neu.

Passwort eingeben
Um passwortgeschützte Konfigurationen vorzunehmen, muss zuvor das Passwort eingegeben werden.

Testruf
Auslösen der konfigurierten Testrufe
Die Testrufe können über die Konfigurationssoftware TAS-View konfiguriert werden. Siehe Alarmlinie 513.

LED-Anzeigen

Aktivität des internen Mobilfunktmodems oder des analogen Festnetzmodems (je nach Gerätetype)

leuchtet nicht
Modem wurde vom System nicht erkannt. Nochmaliger Versuch durch Neustart des TAS.

leuchtet blinkend
Modem vom System erkannt. Modem aufgelegt.

schnell blinkend
Nach Anruf abgehoben, externer Ruf aktiv.

leuchtet ständig
Modem setzt einen Ruf ab.
nach erfolgreichem Ruf = 3 x kurz blinkend
nach Fehlversuch = 2 x lang blinkend

blinkend
Signalisiert Datenverkehr auf der Schnittstelle.

RX
Signalisiert Datenverkehr auf der jeweiligen Empfangsleitung.

TX
Signalisiert Datenverkehr auf der jeweiligen Sendeleitung.
