TAS-Serie

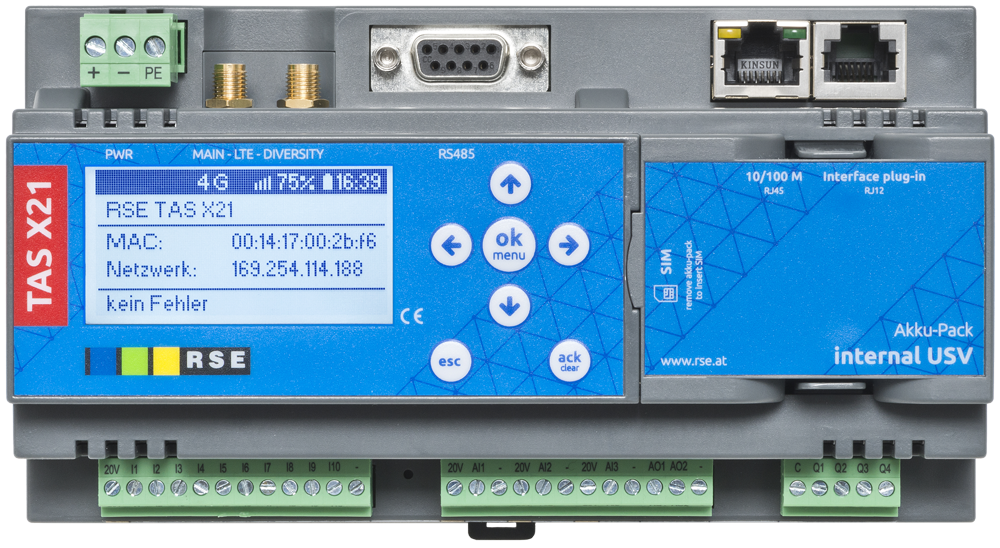

TAS X21 Anzeigen des TAS X21

Über das Display ist jederzeit der gesamten Systemstatur des TAS abrufbar. Weiters können über das Display zahlreiche Grundeinstellungen vorgenommen werden.


____________________________________________________________________________________________________________________________________________________________________________________________________________________________

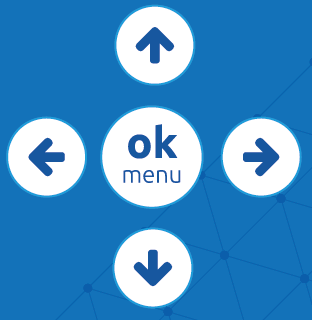

Aufwärts/Abwärts

  • Blättern zwischen den einzelnen Status- und Diagnosefenstern.

  • Auswahl der einzelnen Menüpunkte im Hauptmenü (Taste „menu“)

  • Editieren von Werten über das Display

oK
Bestätigt die Auswahl bzw. die Eingabe von Werten

menu
Aufruf des Hauptmenüs, wenn man auf der Startseite des Displays ist.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________


Funktionstasten

esc
Verlassen des jeweiligen Untermenüs bzw. beenden der Eingabe

ack
„acknowledge signal“ … Quittierung

clear
Löschen der Eingabe

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Display - Statusanzeigen

Statuszeile

Display - Statuszeile.png

Die Statuszeile informiert auf einen Blick über den Systemstatus und wichtige Parameter.


Das SPS-Modul ist lizenziert. Details welches SPS-Programm läuft siehe Displayseite „SPS-Modul“.


Eine Kopplung ist aktiv und freigegeben.


Wird angezeigt sobald ein Out of Service (OOS) Alarm im System aktiv ist. Siehe Displayseite “Diagnose – Out of Service”.


Anzeige Status der Datenverbindung wenn keine Anzeige erfolgt, ist das TAS nicht im mobilen Internet.


Anzeige der Feldstärke (nur bei vorhandenem LTE/GSM Modem)


Anzeige des Akku-Ladestands


Aktuelle Uhrzeit des TAS

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Startseite


Name
Gerätename der über die Konfigurationssoftware vergeben werden kann.


MAC
Eindeutige Gerätenummer. Wichtige Einstellung für Fernwirkvernetzungen.

Netzwerk
Aktuelle IP-Adresse im LAN. Einstellbar über: Hauptmenü / Kommunikationseinstellungen / Netzwerk

Gerätestatus
Dynamische Anzeige der aktiven Alarme und Systemmeldungen. Sind mehrere Meldungen gleichzeitig aktiv, werden diese abwechselnd angezeigt.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Mobilfunk (nur bei LTE-Modem)


Mobilfunk
Systemstatus des Mobilfunkmodems

Modemstatus
Systemstatus des Mobilfunkmodems

Wichtige Statusanzeigen:

eingeschaltet
SIM Karte läuft ordnungsgemäß

ausgeschaltet
Mobilfunkmodem wurde händisch ausgeschaltet

einbuchen
Nach dem Einschalten wartet das Mobilfunkmodem auf die Antwort des gewählten Netzbetreibers.

PIN falsch
PIN1 der SIM-Karte stimmt nicht mit dem vorgegebenen PIN-Code im TAS überein.

PUK durchführen
Der PIN-Code wird nicht mehr akzeptiert. PUK-Prozedur auf einem Mobiltelefon durchführen.

Karte einlegen
Keine SIM-Karte eingelegt oder SIM-Karte defekt.

Netz
Anzeige des Netzbetreibers in dem das TAS eingebucht ist.

Signal
Feldstärkenanzeige in dBm
(Bereich von -113 bis -51dBm)
-51 dBm … beste Empfangsfeldstärke
-113 dBm … schlechteste Empfangsfeldstärke

Mobil
Anzeige des Netzmodus für mobiles Internet
Wenn „2G/3G/4G“ angezeigt wird, ist das TAS im mobilen Internet im jeweiligen Netzwerkmodus mit dem RSE DataCenter (myTAS) verbunden.

Details
Aufruf der Detailseiten für Mobilfunk („Mobiles Internet“, Wählversuche“) durch Drücken der Navigationstaste „rechts“.
____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Mobilfunk – Detailseite „Mobiles Internet“ (nur bei LTE-Modem)


IP
Aktuelle IP Adresse der mobilen Internetverbindung

Upload
Transfervolumen zum Internetprovider in Bytes

Download
Transfervolumen vom Internetprovider in Bytes

Gesamt
Summe von Down- und Uploadzähler.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________
Wahlversuch


Ereignis
Anzeige der Alarmlinie die den Wahlversuch ausgelöst hat.

Ruf
Anzeige der Rufabfolge.
K … „Kommt Ruf“
G … „Geht Ruf“

Fehlversuche
Anzahl der Fehlversuche des Wahlvorgangs

Rufnummer
Anzeige der gewählten Rufnummer

Status
Status des angezeigten Wahlversuchs

Wichtige Statusanzeigen:

erreicht
gerufener Teilnehmer wurde erreicht

wählt
Ruf an die angezeigte Rufnummer ist im Aufbau.

verbunden
Ruf wurde erfolgreich aufgebaut

besetzt
gerufener Teilnehmer ist besetzt

kein 77
Teilnehmer hat nicht mit Code 77 quittiert. Die Alarmabfolge wird lt. der Konfiguration weitergeführt.

Fehlversuch
ungültiger Wahlversuch

kein Amt
kein Freizeichen, falsche Amtsholung

Navigation zwischen den Detailseiten

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Diagnose DI/DO


Eingänge I
Statusanzeige der 6 physikalischen Eingänge

Linie inaktiv.png
Linie in Ruhe

Linie aktiv.png
Linie aktiv

Anzugverzögerung

Abfallverzögerung


Ausgänge Q
Statusanzeige der physikalischen Relaisausgänge

Linie inaktiv.png
Ausgang in Ruhe

Linie aktiv.png
Ausgang aktiv

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Detailseite Digitale Eingänge I


Eingänge I
Detailanzeige der physikalischen Eingänge 1-5
Schließer-/Öffner-Kontakt

Eingang in Ruhe

Eingang aktiv

Anzugverzögerung

Abfallverzögerung

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Detailseite Digitale Eingänge II


Eingänge II
Detailanzeige der physikalischen Eingänge 6-10
Schließer-/Öffner-Kontakt

Eingang in Ruhe

Eingang aktiv

Anzugverzögerung

Abfallverzögerung

____________________________________________________________________________________________________________________________________________________________________________________________________________________________
Detailseite Digitale Ausgänge


Ausgang in Ruhe

Ausgang aktiv

Ursprung
Zugeordnete Linie
Zugeordnete Out of Service Bedingung (Relaisausgang wird bei Auftreten des OOS aktiv)
Zugeordnete Summenstörung

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Diagnose AI


Analogeingänge AI
Statusanzeige der Analogwerte.
Anzeige der aktuellen Werte mit Nachkommastellen (skaliert, Einheit) sowie der konfigurierten Messungstype des jeweiligen Analogeingangs

Anzeige nur bei gesteckter Zusatzkarte

Ansonsten AI 1: Not Connected usw.

Bezeichnung
Bezeichnung des Analogeingangs
____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Diagnose - Detailseite “Analogeingänge”


Wert
mA od V Wert mit 1 Nachkommastelle
Anzeige der Einheit mA oder V

konfigurierte Messungstype des Analogeingangs

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Diagnose AO


Analogausgänge AO
Statusanzeige der Analogwerte/Analogausgänge.
Anzeige der aktuellen Werte mit einer Nachkommastelle (skaliert, Einheit) sowie der konfigurierten Messungstype des jeweiligen Analogausgangs

Anzeige nur bei gesteckter Zusatzkarte

Ansonsten AO 1: Not Connected usw.

Bezeichnung
Bezeichnung des Analogeingangs
____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Diagnose – Detailseite „Analogausgänge“


Wert
mA od V Wert mit 1 Nachkommastelle
Anzeige der Einheit mA oder V

konfigurierte Messungstype des Analogausgangs

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Zählwerte I+II


Alarmlinie ist nicht als Zählwert konfiguriert.

Alarmlinie ist als Zählwert konfiguriert.

Der Zählwert wird über die Schnittstelle zugebracht.

gesendete SMS

empfangene SMS

Zählart: Zeit (sec)
Gezählt wird die Zeit (sec) in der der zugewiesene digitale Eingang aktiv ist.

Zählart: Impuls (>100ms)
Gezählt wird die Anzahl der Impulse (>100ms) die über den zugewiesene digitale Eingang erfasst werden.
Inkl. Schneller Zähler

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Out of Service Information


Anzeige aller „Out Of Service (OOS)“ Bedingungen des TAS.
Ist einer der aufgelisteten Fehler aktiv, wird das OOS aktiv.
Ein aktives OOS wird im Display mit „!“ angezeigt.
Weiters kann bei aktiven OOS ein Relaisausgang geschaltet werden.

in Ordnung, kein Fehler

Fehler

kein Relaisausgang zugewiesen

Anzeige des zugeordneten Relaisausgang.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Diagnose Schnittstellen


Anzahl gesendete Datenpakete

Anzahl erhaltene Datenpakete

Schnittstelle in Ordnung

Schnittstelle online

Schnittstelle gestört

Schnittstelle offline

!
Schnittstelle Warnung

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

SPS-Modul


Anzeige der Programminformationen und Zustand des eingespielten SPS-Codes. (nur bei lizenziertem SPS-Modul verfügbar)

Programmname
Anzeige des SPS-Programmnamens

vom
Speicherdatum des SPS-Programms

Größe
Größe des SPS-Programms

Zykluszeit
Ausführungszeit

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

myTAS Portal / Data Center Verbindungen



Data Center 1 / 2
Zeigt ob die Verbindung zum jeweiligen Data Center aktiv ist.
Aktivierung der Verbindung zum Portal über „menu“ / Kommunikation / myTAS

Status
Zeigt ob die Verbindung zum jeweiligen Data Center aufgebaut und in Ordnung ist.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Akku Diagnose / interne USV


Spannung
Aktuelle Akkuspannung (Balkenanzeige)
%-Wert siehe Statuszeile oben

Tauschen in
Zeit die Monate bis zum nächsten Akku-Tausch um die interne Notstromversorgung gewährleisten zu können

Lebensdauer (INFO)
Lebensdauer des Akkus.
Nach dieser Zeit muss der Akku gewechselt werden, um die Notstromversorgung des TAS gewährleisten zu können.
Wenn der interne Akkutest feststellt, dass die Kapazität des Akkus auf <50% gefallen ist, kann der Akkualarm bereits früher auftreten. Der Einfluss auf die Kapazität erfolgt vor allem durch die Nutzung sowie durch eine erhöhte Umgebungstemperatur (>40°C).

Temperatur
Aktuelle Akkutemperatur

Max. Temp.
Maximal erreichte Akkutemperatur.

Status
OK
wird geladen
kein Fehler
Spannung zu niedrig
Akku nicht eingelegt

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Display - Hauptmenü

Aufrufen des Hauptmenüs mit der Taste „menu“.
Die Navigation erfolgt mit der Aufwärts-/Abwärts-Taste.

Hauptmenü
Über das Hauptmenü können wichtige Einstellungen aufgerufen werden.


____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Untermenü – Mobilfunk-Modul
Mit den Pfeiltasten kann die gewünschte Aktion gewählt und durch drücken auf „OK“ ausgeführt werden.


Vor dem aktuellen Status des Mobilfunk-Moduls erscheint das Symbol


____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Untermenü - Kommunikationseinstellungen


In den Konfigurationseinstellungen können wichtige Mobilfunkeinstellungen sowie Netzwerkeinstellungen gemacht werden.

Alle Einstellungen sind auch komfortabel über die Konfigurationssoftware
TAS-View konfigurierbar.

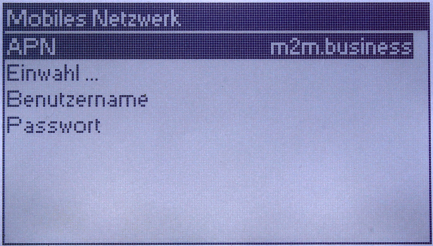

Mobiles Netzwerk


Einstellungen für die mobile Internetverbindung

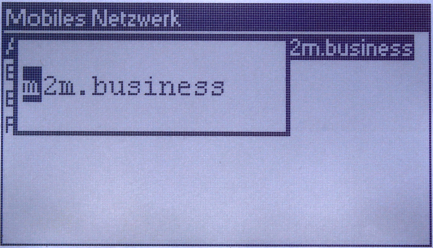

APN


Die APN Einstellungen lassen sich durch Drücken der „ok“-Taste editieren.

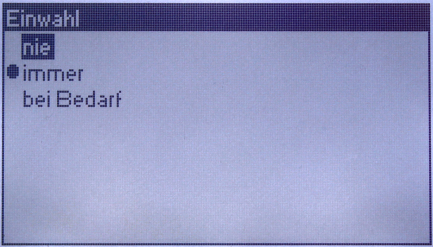

Einwahl


Wenn das TAS eine mobile Internetverbindung aufbauen soll stellen Sie den Parameter Einwahl von „nie“ auf „immer“.

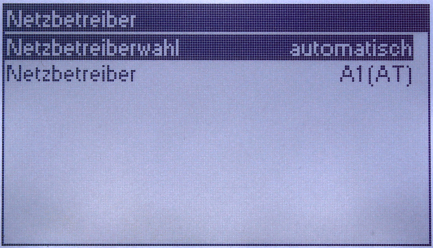

Netzbetreiber


Netzbetreiberwahl
Die Netzbetreiberwahl kann durch Drücken der „ok“-Taste editiert werden und zwischen automatisch und manuell eingestellt werden.

Netzbetreiber (gilt für manuelle Einstellung)
Definieren Sie hier den gewünschten Netzbetrieber bei manueller Netzbetreiberwahl.

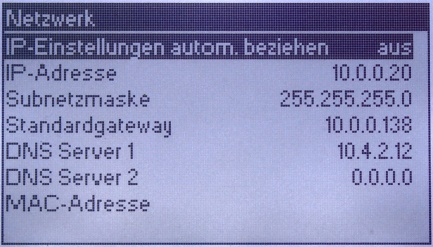

Netzwerk


In diesem Untermenü können die LAN-Netzwerkeinstellungen konfiguriert werden.

Durch Klick auf „ok“ bei der gewählten Auswahl erscheint ein Konfigurationsfenster in dem die Eingaben mit den „Pfeiltasten“ getätigt werden können.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

System


Informationen
Aufrufen der Geräteinformationen, wie Firmware usw.

Datum & Uhrzeit
Anzeige von Uhrzeit und Datum

Firmware
Anzeige der aktuellen TAS Firmwareversion bzw. des Releasedatums.

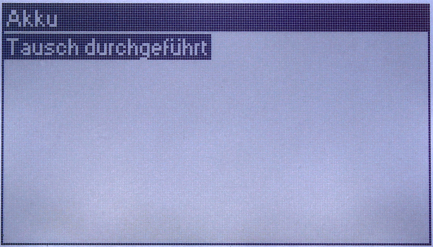

Akku
Nachdem der Akku getauscht wurde, muss der Tausch noch über das Menü bestätigt werden.

Tausch durchführen


Rücksetzen des Datums des letzten Akkutauschs.


Herunterfahren
Wenn das TAS von der Stromversorgung getrennt ist und somit im Notstrombetrieb läuft, kann es über diesen Menüpunkt heruntergefahren werden.

Das TAS startet von selbst, sobald die Stromversorgung wieder angeschlossen wird.

Neustart
Das TAS startet neu.
