SPS-Modul
Das SPS-Modul bietet die Möglichkeit, zusätzlich zur herkömmlichen Alarmierung und Überwachung auch Steuerungs- bzw. komplexere Ablaufmechanismen einzubauen. Dabei ist es möglich die eingelesenen digitalen Eingänge, Messwerte und Zählwerte intern zu verknüpfen bzw. aus diesen Werten abgeleitete Werte zu bilden (z.B. Summen und Differenzwertbildung, Schwellwertüberwachungen, Berechnung von Tageszählern,…)
Die Programmierung erfolgt mittels strukturiertem Text nach Norm IEC61131, ähnlich wie bei "Siemens SCL" oder bei "Moeller ST". Bei Aktivierung des SPS Moduls läuft dieses zyklisch im TAS Echtzeitbetriebssystem. Das SPS Programm besteht aus einem Hauptprogramm, in dem werden alle Funktionsaufrufe, Funktionsbausteine bzw. Anweisungen programmiert.
Das SPS Programm bietet Zugriffe auf folgende Variablen im TAS:
-
Alarmlinien
-
Analogwerte
-
Zählwerte
Diese Variablen können mit diversen numerischen und logischen Operatoren verarbeitet werden:
-
Vergleichsoperatoren (gleich, ungleich)
-
Logische Operatoren (AND, OR, NOT, …)
-
Verzweigung von Alternativen (IF – Funktion)
Remanenz:
Analogwerte können remanent gesetzt werden, Somit ist es möglich Schwellwerte oder andere Parameter Remanent im TAS abzuspeichern und in der SPS zu verarbeiten.
Achtung – Einstellung „Remanent“
Diese Einstellung darf nur in Verbindung mit der SPS Funktionalität verwendet werden.
Für die umfangreichen Funktionen unseres SPS-Moduls steht ein eigenes ausführliches Handbuch zur Verfügung.

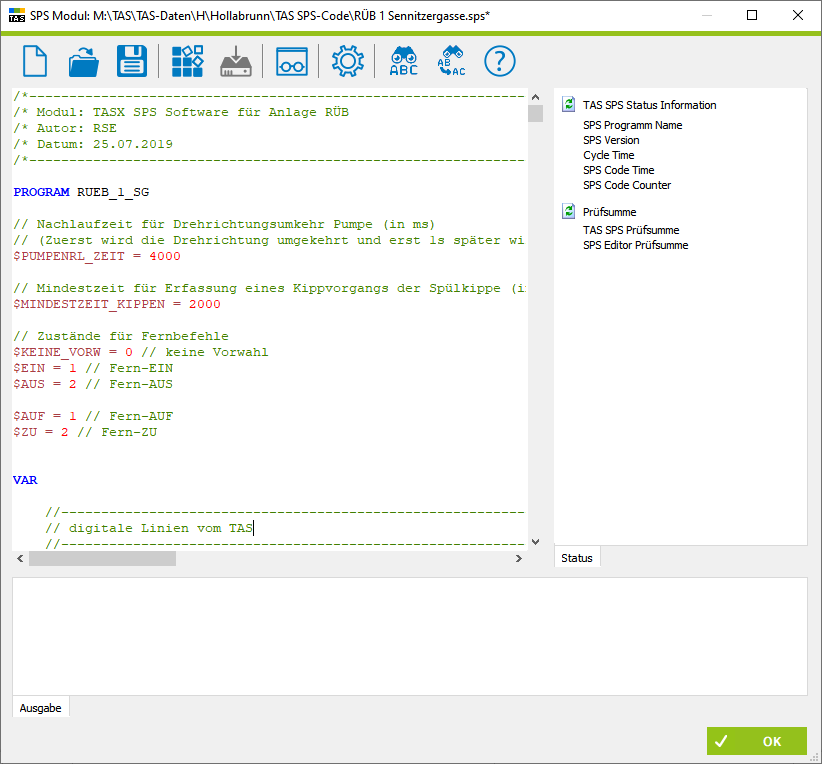

Benutzeroberfläche im TAS-View
____________________________________________________________________________________________________________________________________________________________________________________________________________________________
Funktionsbausteine
Das SPS Programm bietet Funktionsbausteine zum Verarbeiten der Signale wie z.B. Flankenerkennung, Anzugs- und Abfallverzögerung, Taktgenerator und Totmannprüfung.
Funktionen:
Zusätzlich stehen noch weitere Funktionen für Zugriffe auf die Hardware des Gerätes, für erweiterte Steuerfunktionen, für Zugriff auf serielle Schnittstellen bzw. Netzwerkfunktionen oder erweiterte Alarmierungsfunktionen.
-
RTC Funktionen für Zugriff auf den Echtzeituhrenbaustein des TAS
-
Aggregatsfunktion für z.B. Auswahl von einer Pumpe aus insgesamt 3 Pumpen (mit autom. Störungswechsel, Betriebsstundenoptimierung, Ein- und Ausschaltverzögerung)
-
Notsteuerungsfunktion für automatisches Anlernen von z.B. Pumpvorgängen und Verwendung dieser Lernkurve für Notsituationen (Kommunikationsausfall).
-
SNMP Funktionen für Empfang von Alarmtraps oder von SNMP Polling
-
Telenot Kopplungsfunktionen
-
COM Interface Funktionen für Ein- und Ausgabe auf den seriellen Schnittstellen
-
String Funktionen für Manipulation von Strings
-
Alarmierungsfunktionen für dynamische Alarmtextgenerierung
-
Diverse Spezialfunktionen (PID Regler, Datenaufzeichnung, ...)
____________________________________________________________________________________________________________________________________________________________________________________________________________________________
Editor und Debugging
Das SPS Programm wird im SPS-Modul im TAS-View programmiert. Dieser stellt die Funktionen zum Kompilieren und zum Download des Codes in das Gerät zur Verfügung. Weiters verfügt es über eine interne Debugging-Schnittstelle mit der alle Werte zur Laufzeit angezeigt werden können.
